KE-2070_80_80R使用说明书（管理员）.pdf - 第316页
操作手册Ⅱ 4-71 3)使用单元(功能) 设置“有”／“无”（是否）使用应用软件。 选择“使用单元(功能)”标签后，显示下列“使用单元(功能)设置”画面。 在 MT C/MTS 使用 单元中选择了 MTS 时，会显示“识别送料器台架标记（后侧 MTS） ” 。 〈指定为不使用时的动作〉 No 单元 生产操作 1 传送带浮动立即停止 在 XY 移动中传感器检查出时，XY 速度进入低速…
操作手册Ⅱ
4-70
2)选项使用单元

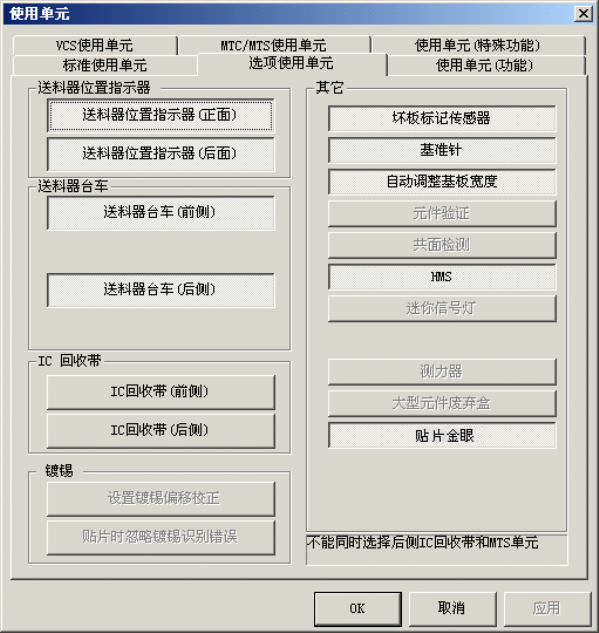

选择“选项使用单元”标签，则显示如下图所示的“选项使用单元设置”画面。
指定选项使用单元的使用/不使用。
万一单元发生故障时，通过在本项目中指定为“不使用单元”，则可在不变更生产程序数据而进
行吸取贴片。
操作手册Ⅱ
4-71
3)使用单元(功能)
设置“有”／“无”（是否）使用应用软件。
选择“使用单元(功能)”标签后，显示下列“使用单元(功能)设置”画面。
在 MTC/MTS 使用单元中选择了 MTS 时，会显示“识别送料器台架标记（后侧 MTS）”。
〈指定为不使用时的动作〉
No 单元 生产操作
1 传送带浮动立即停止
在 XY 移动中传感器检查出时，XY 速度进入低速运行。
在 XY 的移动之前传感器检测出时，会询问是否重试传感器检测。
选择“重试”：传感器重新确认传感。
选择“取消”：退出生产。
2 SOT 检查台 不能在跟踪菜单中指定 SOT 方向检查。
3 识别送料器台架标记 忽略台标记识别，进行生产。
4 主供给器为后侧(不间断)
主供给器在前面(主机正面)。
·不依靠传送基准。
·优先进行“操作选项”→“使用单元”标签的交替设置。
5 重试 VCS 识别
因不同的生产批量光泽程度有所差别，VCS 在识别引脚元件时，即使
有错误信息出现，亦不进行识别重试。
6 结束时保持数据功能 在结束桌面画面时，不保存读入的生产程序的信息。
下列情况时不执行一起送料（统一顶推送料器）。
基板传送结束时 统一顶推所使用的送料器元件
不间断模式生产时 统一顶推单侧台架的送料器元件
7 一起送料
因元件用完等更换送
料器台架时
仅对更换后的送料器台架上尚未在基板上贴
片的元件送料器执行一起送料（统一顶推）
8 MNVC
不进行 MNVC 图像识别。优化时对 L 贴片头不分配图像元件。
（KE-2080 中短边 3mm 以下的高分辨率摄像机识别元件除外）
操作手册Ⅱ
4-72
〈指定禁止使用优化功能时〉
No. 单元 生产操作
禁止送料器配置最优化
执行优化时，把“分配”选项中的“吸取数据”固定为“分配自
动选择”。(参见 2-4-1-2-1 章)
1
禁止吸嘴配置最优化
执行优化时，把“分配”选项中的“吸嘴”固定为“使用固定吸
嘴”。(参见 2-4-1-2-1 章)
〈对同时吸取优先／吸取位置优先的说明〉
1 同时吸取优先 属于标准生产操作。在一定的可同时吸取的范围内执行生产操
作。
2 吸取位置优先 元件尺寸不同、可同时吸取的范围也会变化。越是极小元件，可
同时吸取范围就越窄，只能在吸取数据的吸取坐标附近位置进行
吸取。吸嘴超出模部范围时，吸取会偏移，显示为错误。此项模
式可防止贴片时吸嘴与相邻元件接触。
