操作手册Ⅱ 4-94 4-4-5机器设置 在机器设置的输入中需要驱动机器时，请点击鼠标的“右”键或按“F9”键，启动弹出菜单。 用鼠标选择并点击、或用光标键选择按“ENTER”键，可以驱动机器。
操作手册Ⅱ
4-93
4-4-4-20
・
吸取 贴片监视基板条形码识别设置
・
对使用、不使用吸取 贴片监视基板条形码识别进行设置，选择要使用的基板代码。
・
项目的详细说明，请参见『吸取 贴片监视使用说明书」。
4-4-4-21吸取/贴片监视网络的设定
进行吸取/贴片监视用 PC 的网络设定。
项目的详细内容，请参见『吸取/贴片监视使用说明书』。
・
吸取 贴片监视基板条形码识别设置
操作手册Ⅱ
4-94

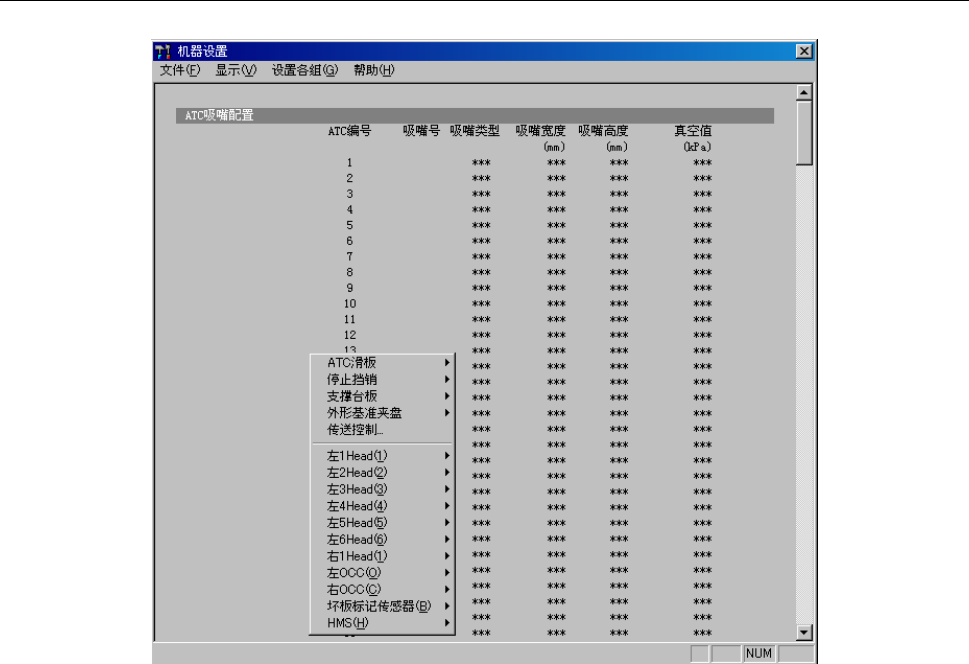

4-4-5机器设置
在机器设置的输入中需要驱动机器时，请点击鼠标的“右”键或按“F9”键，启动弹出菜单。
用鼠标选择并点击、或用光标键选择按“ENTER”键，可以驱动机器。
操作手册Ⅱ
4-95
4-5手动控制
4-5-1概要
手动控制是指为了确认各部位的动作或传感器ON/OFF（开、关）的项目。
主要使用的功能有；基板的准备(请参见“2-7-1章基板的设置”)、贴片头的移动、激光的确认
等。另外，还可检查LED看是否发生了故障(使其点亮、熄灭)。
手动控制的详细情况请参见《使用说明书CD》的“第9章手动控制”。
表 4-3手动控制项目
主菜单 子菜单 内容
１ Head 控制 以各贴片头为基准的 XY 轴移动控制、坐标显示。
各贴片头的 Z、θ轴移动控制、坐标显示
各贴片头的真空控制、喷吹控制、压力值显示
2 控制 Head 设备 以各贴片头装置(OCC、坏板标记传感器、HMS)为基准的
XY 轴移动控制、坐标显示
各贴片头装置的控制、传感器状态显示
1 Head（贴片
头）
3 激光／传感器控制 各贴片头的真空控制、真空 ON/OFF（开／关）显示
各贴片头的 Z 轴移动控制、坐标显示
元件形状切换、测量、结果显示、图像显示
边界检查、边界检查显示
1 传送个别控制 挡块控制、外形基准气缸控制、支撑台控制、准备搬出
控制（Readyout）、基板可搬出控制（Boardavailable
out）、传送马达控制、各种传送用传感器及信号的状态
显示
2 传送自动控制 传送动作自动控制、各种传送用传感器、信号的状态显
示
2 基板传送
3
自动调整基板宽度控制
自动调整基板宽度动作控制、基板传送宽度显示
各传送用传感器的状态显示
3 图像 1 VCS 控制 照明控制、状态显示、照明设备气缸控制
1 MTC 控制 滑梭控制、托盘控制、吸引控制、状态显示、
传送宽度调整动作控制、传送宽度显示
2 送料针控制 送料器送料针控制、送料器位置指示器控制
3 DTS 控制 托盘控制、状态显示
4 送料装置
4 MTS 控制 托盘控制、状态显示
1 ATC 控制 ATC 滑板控制、传感器状态显示、吸嘴吸取控制
2 信号灯控制 信号灯控制、蜂鸣器控制、状态显示
3 元件验证 探针控制、元件测量、状态显示
4 SOT 方向检查台 真空控制、状态显示
5 校准台控制 LED 控制、真空控制、状态显示
6 其他传感器 IC 元件废弃传送带停止传感器等的状态显示
5 其他
7 驱动器状况 X、Y、Z、θ轴驱动器的状态显示
