操作手册 II  3-19 3-3-2生产信息 显示每1张基板的操作节拍、总贴片率、总吸取率、真空值的信息。  1) 生产信息显示条件 ① 当生产模式为基板生产时。 ② 下一次生产时的总贴片率与总吸取率，将在上次…

操作手册 II

3-18



●数据的更新

◆生产中(生产运行中)：生产中，不更新数据。在按下各按钮、或重新显示画面时，数据自

动更新，显示如图 3-15 所示的吸取率最差顺序。

◆ 生产暂停中：数据被自动更新，显示如图 3-15 所示的吸取率最差顺序。

4) 生产管理信息的管理

①清除

通过菜单栏的“窗口”/“生产管理信息”/“清除”，来清除生产管理信息。



②生产管理信息的保存

退出生产后，可通过执行“文件”中的“保存”、“另存为”，分别保存生产管理信息的各种文

件。

也可在退出生产、出现保存该生产程序提示时，加以确认，保存生产管理信息。



③生产管理信息显示的切换

显示生产管理信息的综合、前面、后面、托架(或 DTS)、MTC、MTS 时，在画面的下部显示有

“综合”、“前面”、“后面”、“托架”(或 DTS)、“MTC”、“MTS”、“清除”的选择按钮。通过点

击这些按钮，可以显示、清除各种生产管理信息。



3-19

3-3-2生产信息

显示每1张基板的操作节拍、总贴片率、总吸取率、真空值的信息。



1) 生产信息显示条件

①当生产模式为基板生产时。

②下一次生产时的总贴片率与总吸取率，将在上次显示的数据基础上累计计算。

需要全新显示时，请清除上一次的生产管理信息。



2) 生产信息显示画面

从菜单栏中单击“窗口”/“生产信息”，显示如下画面。



3)生产信息显示项目

No. 项目 内容

１ 在线速度 表示每 1 张已生产的基板，从基板释放到下一张基板释放的时间。

２ 机器速度 表示每 1 张已生产的基板，从完成夹紧基板到释放基板的时间。

３ 总贴片率 机器整体的实际贴片率。

４ 总吸取率 机器整体的吸取率。



通过点选菜单栏的“窗口”/“生产管理信息”/“清除”来清除生产信息的总贴片率和总吸取率。

此外，读入文件时，总贴片率、总吸取率将被清除。



3-20

3-3-3传送·I/O状态

显示传送信息、I/O各种传感器信息(ON/OFF状态)。

此外，在下图的生产通过中画面，可以执行基板搬入/搬出等传送运行。



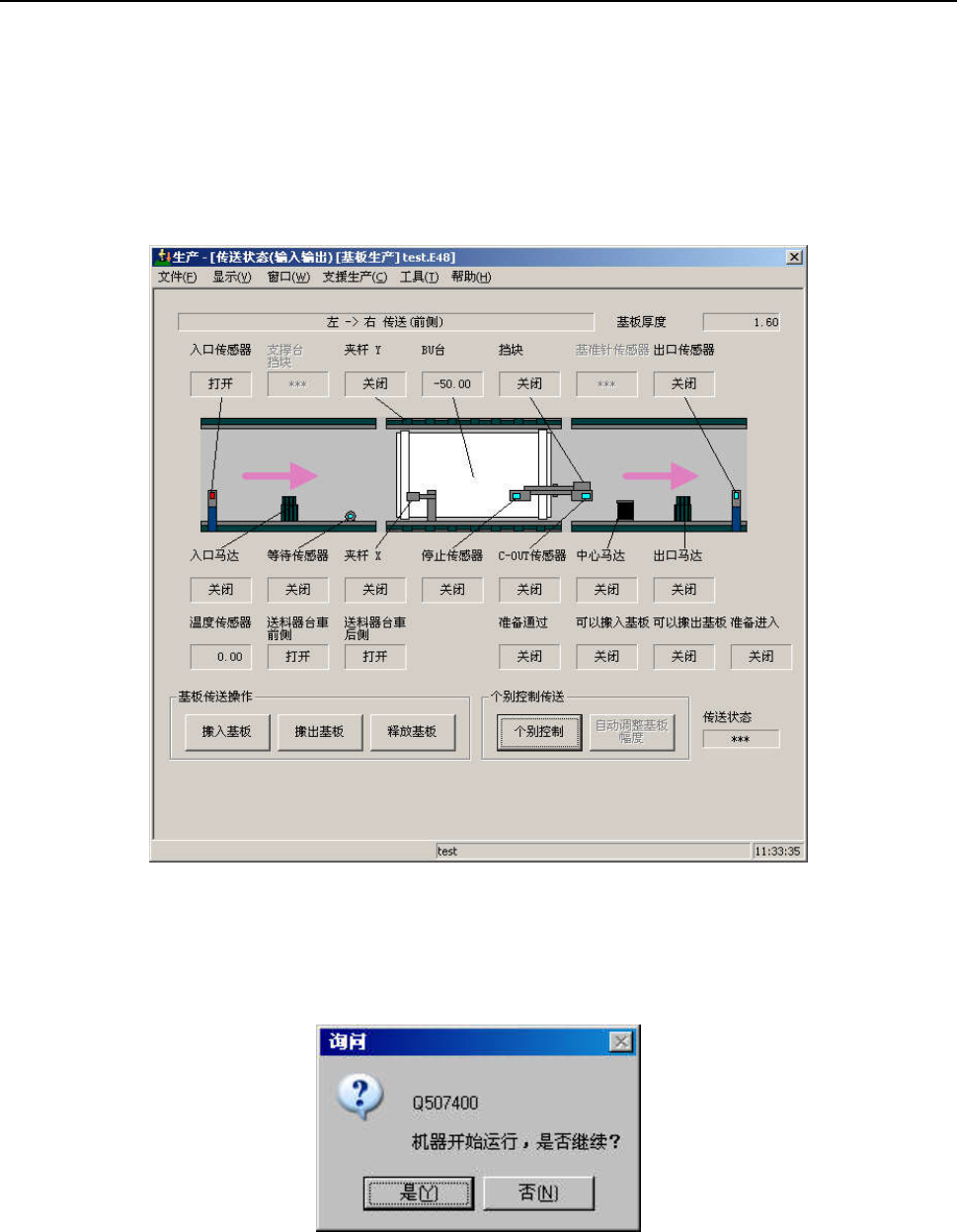

从菜单栏中单击“窗口”/“传送·I/O状态”，显示如下的画面。



3-3-3-1生产时通过中的画面



①基板传送运行(基板搬入/基板搬出/释放基板)

按下各按钮，可显示如下讯息。



选择“是”，则轴移动到待机位置，开始基板搬入/搬出，或释放基板。选择“否”则设备不

运行。
