操作手册Ⅱ
2-129
2-4-2执行优化
2-4-2-1执行优化

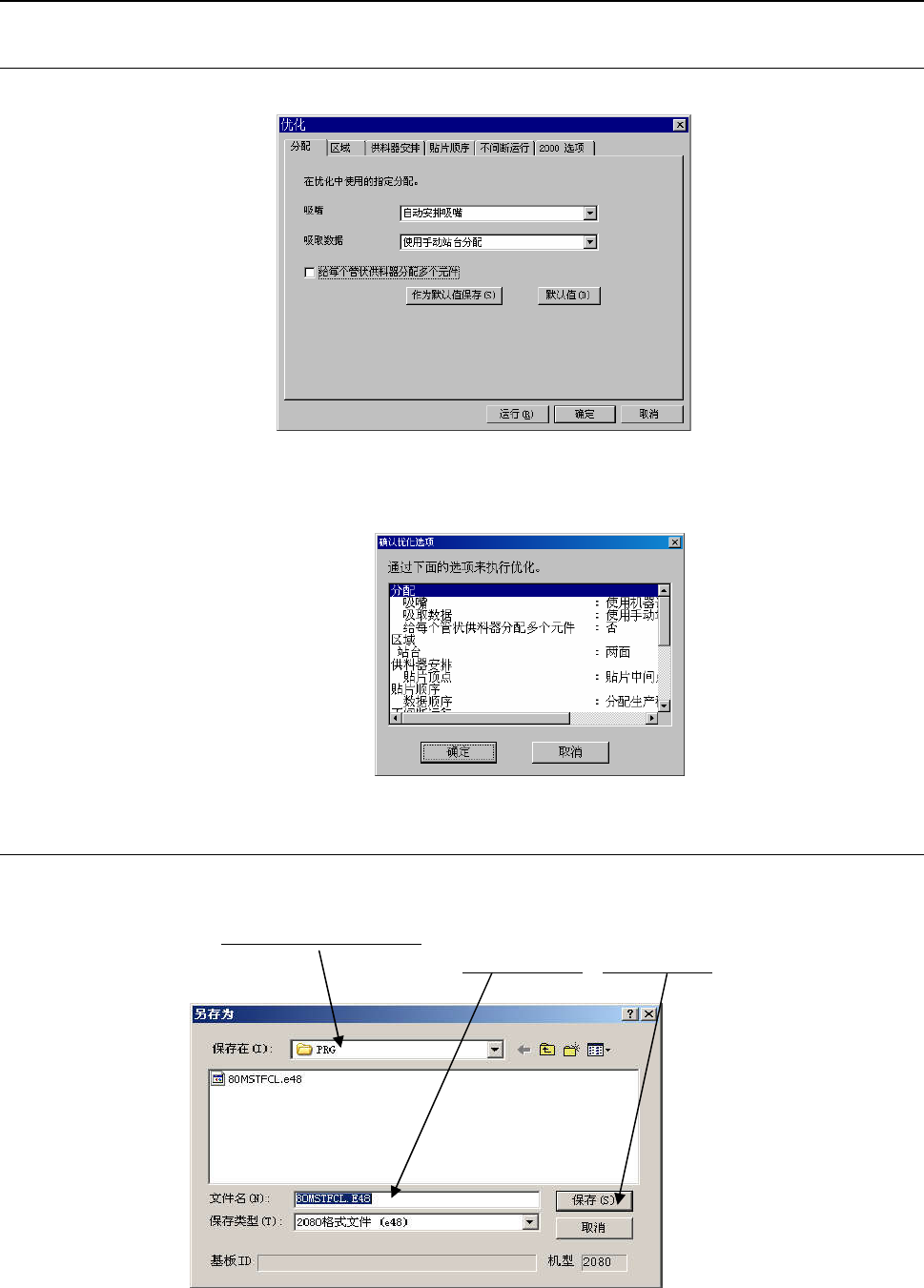

1) 在优化条件设置画面中，按下“运行”按钮，即可开始优化处理。
2) 显示“确认优化选项画面”。
单击“确定”后，进行优化。
2-4-2-2文件保存
新建程序时，从优化条件设置画面中单击“执行”按钮，显示“另存为”画面。请指定文件名并
进行保存。
① 指定保存的“驱动器”和“目录”。
②输入文件名，单击「保存」。
操作手册Ⅱ
2-130
2-4-2-3确认分开贴片数据
通过优化，显示已分配的贴片数据。
请从菜单中选择“优化”/“分开贴片数据”。
● 本菜单在未进行优化时(分配文件不存在)，或在优化后变更过生产程序时，不能选
择。
显示如下的分开贴片数据画面。
●优化顺序显示的时候，粗横线表示在 1 次吸取贴片的周期动作中被配对的数据的区分。
操作手册Ⅱ
2-131
2-4-2-4吸嘴分布
显示在各工位优化配置的吸嘴。
用优化条件将吸嘴配置指定为“自动配置”时，请在此确认配置结果，并将吸嘴配置和机器设置
为相同的配置。
请从菜单中选择“优化”/“吸嘴分布”。
显示下图的吸嘴分布画面。
＜吸嘴分布显示例（在“固定吸嘴”项目上，选中和不选中时的示例）＞
● 表示优化输出的吸嘴。
● 表示机器设置的固定吸嘴。
● 未勾选时显示优化输出后的 ATC 吸嘴配置，
勾选时显示“机器设置”时设置的固定吸嘴配置。
●吸嘴数量 ：目前未使用“资源”。
“优化”是优化输出的吸嘴数，“固定”是在机器设置中所设置的固定吸嘴数。
