操作手册Ⅱ 1-19 (2) 支撑销不可设定的范围(基板背面图) 【 基板下面不可设置范围(M,L 基板规格,基板下面图) 】 基板下面 基板下面 サポ ー トピ ン 設置不可範囲 基板搬送方向 3 4 mm 1 7.5 mm 91mm 4mm 2 6…
操作手册Ⅱ
1-18
1-4-4印刷基板规格
机型
M 基板规格 L 基板规格
注 2
L-Wide 基板规格
注 2
E-基板规格
Min. (X)50mmx(Y)30mm
注 1
基板尺寸
Max.
(X)330mmx
(Y)250mm
(X)410mm
注
3
x
(Y)360mm
(X)510mm
注
3
x
(Y)360mm
(X)510mm
注
3
x
(Y)460mm
Min. 0.4mm
基板厚度
Max. 4.0mm
最大允许重量
2000g
翘曲允许值
每 50mm 允许在 0.2mm 以下。上翘，下翘的总和在 1mm 以下
(根据 JISB8461)
基板材质 纸酚、环氧玻璃
注
4
(X)：基板传送方向(Y)：与基板传送垂直的方向
注1：有基板自动调整选项功能时，最小基板尺寸为(X)50mm×(Y)50mm。
注2：KE-2070C，仅限L尺寸。
注3：长尺寸基板对应机型，利用基板2次传送，L尺寸可被扩展到800mm。
注 4：不论何种基板材质、基板颜色，凡是反射率低的基板，有时传感器无法检测出。

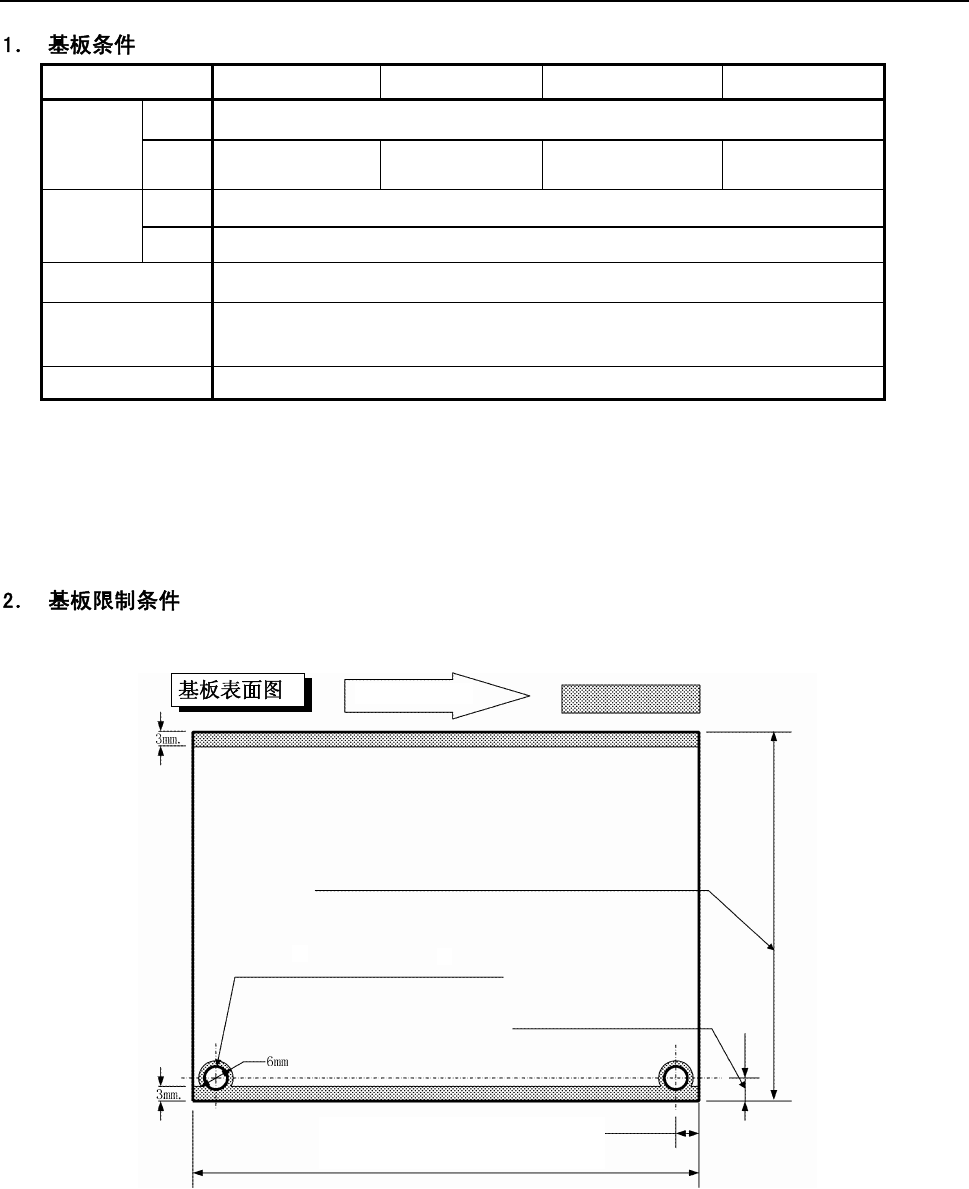

(1)不可贴片的范围
【基板表面不可贴片的范围(基板表面图)】
M
基
板规
格
:50～330mm
L 基板规格 :50～410mm
L-Wide,E 基板规格 :50～510mm
基
板传
送
方向
不可贴片范围
M 基板规格:30～250mm(基板宽度自动调整时为 50～250mm)
L-Wide，L 基板规格:30～360mm(基板宽度自动调整时为 50～360mm)
E 基板规格:30～460mm(基板宽度自动调整时为 50～460mm)
标准φ4mm、选项φ2.5～φ4mm
+0.1
0
+0.1
0
5±0.1mm
特殊定货 5～7mm(出厂对应)
标准 5±0.1mm(注)
传送轨固定侧
注:为出厂时的尺寸 外形基准（标准）时不需要。
*1:对应长尺寸基板时扩展到 800mm。
操作手册Ⅱ
1-19
(2)支撑销不可设定的范围(基板背面图)
【基板下面不可设置范围(M,L 基板规格,基板下面图)】
基板下面
基板下面
サポートピン
設置不可範囲
基板搬送方向
34mm
17.5mm
91mm
4mm
265mm（右左流れは223mm）
22mm
20mm
63.5mm
7mm
15.5mm
17.5mm
21mm
22mm
ストッパ設置位置
0～210mm
搬送レール固定側
11mm
14mm
【基板下面不可设置范围（E 规格基板、基板下面图）】
基板传送方向如为反向(向左)时，支撑销的设置附加范围与图左右对称。
注意
基板传送方向 支撑销不可设置范围
164mm
(
M
基板规格
)
244mm(L 基板规格)
挡块设置位置
4mm
7mm
■
20mm
22mm
63.5mm
25mm
17.5mm
17.5mm
34mm
91mm
39.5mm
21mm
22mm
0～90mm(M 基板规格、前面基准)
0～50mm(M 基板规格、后面基准)
0～185mm（L 基板规格、前面基准）
0～145mm（L 基板规格、后面基准）
传送轨道固定侧
■
■
■
■
■
注意
基板传送方向
支撑销不可设置范围
挡块设置位置
传送轨道固定侧
右左流向为
操作手册Ⅱ
1-20
基板下面
基板下面
サポートピン
設置不可範囲
基板搬送方向
31.5mm
17.5mm
91mm
4mm
262.5mm（右左流れは 220.5mm）
22mm
20mm
61mm
7mm
13mm
17.5mm
21mm
22mm
ストッパ設置位置
0 ～ 185mm(L-wide 基板仕様、手前基準)
0 ～ 145mm(L-wide 基板仕様、奥基準)
0 ～ 210mm(E 基板仕様)
搬送レール固定側
【基板下面不可设置范围 】
基板传送方向如为反向(向左)时，支撑销的设置附加范围与图左右对称。
(3)贴片元件高度即基板背面传送高度范围
【贴片元件高度及基板背面传送高度范围】
表 1-3元件高度规格
机型 元件高度规格 h
1
元件高度(mm)
SC 规格 6KE-2070
KE-2070C
NC 规格 12
NC 规格 12
HC 规格 20
KE-2080
KE-2080R
EC 规格 25
基板下面
基板传送方向
支撑销不可设置范围
传送轨道固定侧
挡块设置位置
基板规格、前面基准)
基板规格、后面基准)
基板规格）
（
右左流向
为
