操作手册Ⅱ
2-71
4) 送料器类型(仅管状供料器和托盘需要设置)
选择管状供料器和托盘的种类。
显示元件数据所设置的内容。需变更时，请用元件数据进行变更。

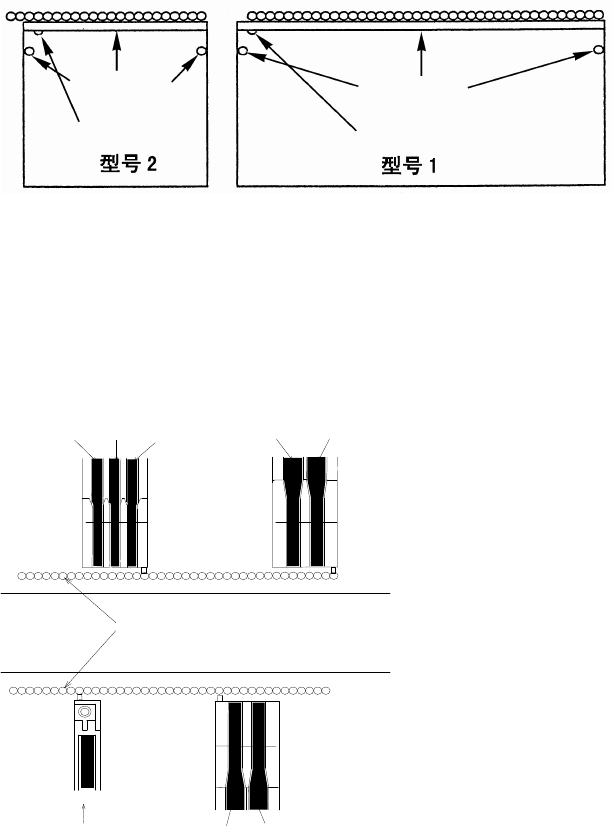

●托盘支架时：
托盘支架有“型号 1(全规格)”与“型号 2(半规格)”两种。
*安装托盘支架时，请将安装标记对准供料器的安装孔后插入。
5) 通道号(仅管状供料器需要设置)
选择管状供料器的通道号。
通道号前面、后面都朝着机器从左到右按顺序为1，2。
当为DTS时，要指定托盘的元件的容纳层。此时，根据元件数据的托盘信息计算并显示DTS的
吸取位置。
DTS上层为第1层，下层为第2层。
顶住
顶住
安装标记
安装标记
通 道 3 通 道 2
通 道 1
通 道 2 通 道 1
送 料 器 安 装孔
传 送 通 道
R-1
39
R-1
39
通 道 1 通 道 1 通 道 2
操作手册Ⅱ
2-72

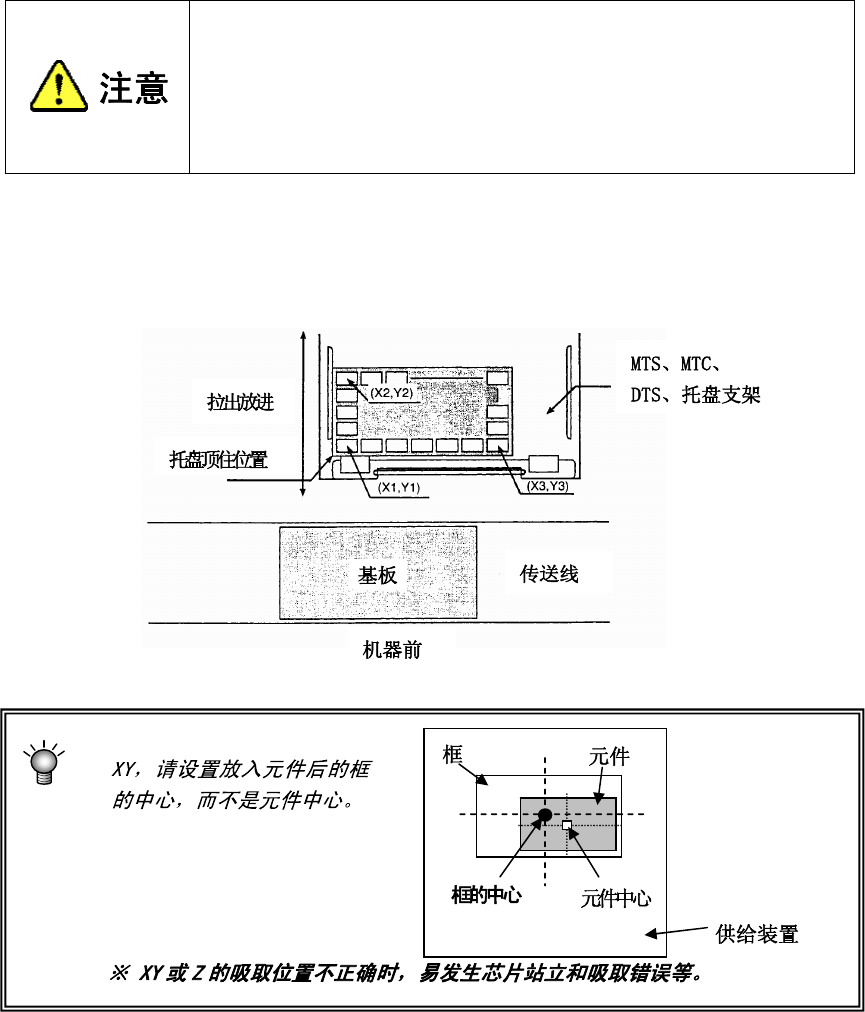

6) 吸取坐标
指定吸取位置的XY和Z坐标。输入供应、位置项目后即可自动计算并显示。另外，需要微调
时，请通过示教进行。
●为了防止人身伤害，示教时切勿将手放入装置内部，也不要将脸和
头靠近装置。
●在尚未进行过供料器支架识别的情况下(返回原点后或支架上升后)
进行示教时，贴片头会横越供给装置的上方。因此请勿将手和脸等
伸入或靠近装置内。
●使用 HMS 时，切勿使激光直接或通过镜面物体反射进入眼内。
带状供料器·管状供料器·散件供料器只可输入“X1Y1”。托盘，因贴片头要移动到各元件的
位置进行吸取，因此，必须进行 3 处(下图 X1Y1、X2Y2、X3Y3)示教。MTC，因吸取动作是在
MTC 内进行，可不必输入“Z”。
7) 状态
在生产进行时，指定是否使用该元件的供给装置。初始设置为“使用”。变更时，单击[F2]键或鼠标
右键。
有多个元件供给装置(供料器等)时，请指定本次生产使用的供应装置。
只有1个供应装置时，若指定“No”，则会在数据一致性检验时发生错误。另外，有多个供给装
置时，被设置为“No”的供给装置不能执行替代。
操作手册Ⅱ
2-73
2-3-7图像数据
用VCS摄像机输入用于元件定心的信息。
图像定心，即是通过VCS摄像机识别元件的明亮部分（引脚、球形等），进行定心。
另外，通过图像定心还可检测出引脚弯曲、球形变形等不良状况。
为了进行定心、检测不良状况，必须在图像数据中输入引脚、球形等尺寸，及设置不良状况
的检测级别等。

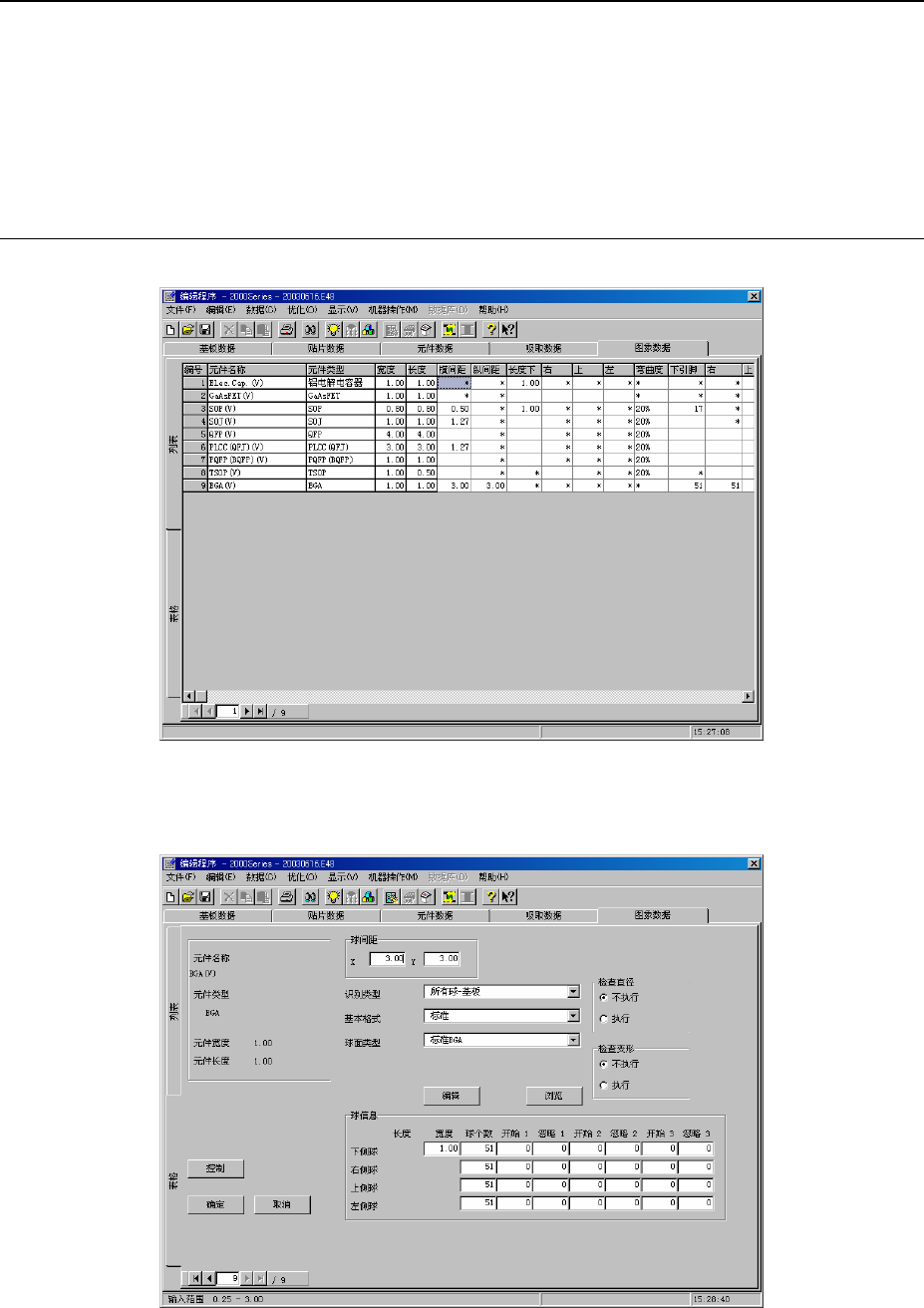

2-3-7-1图像数据画面显示
显示图像数据后，先打开列表画面。从列表画面可看到图像数据的一览，还可进行编辑。
双击元件名或单击画面左侧的“表格”标签，则打开下面的表格画面。
表格画面因元件种类而异。
