操作手册Ⅱ
2-82
① 浏览

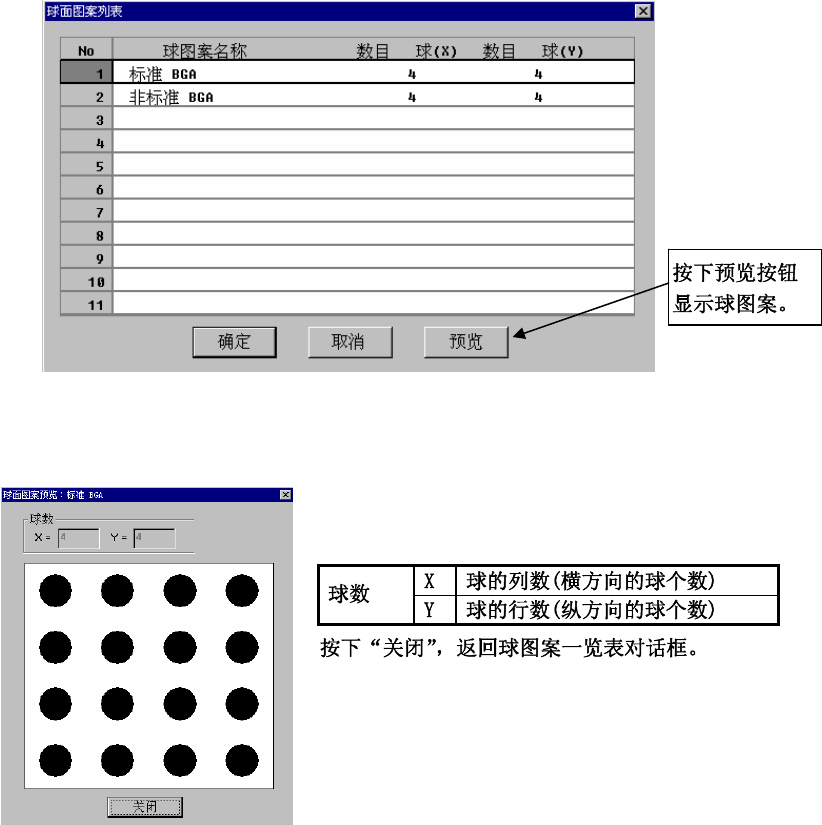

选择浏览后，可显示如下球面图案列表。
可双击所要设置的球面图案，或选择球面图案后按下“确定”按钮。
从数据库中调出球面图案时，不能直接调出球面图案,而只能调出已设置了球面图案的元件
数据(图像数据)。
【球图案一览表】
●球图案的预览对话框显示例
【球图案的预览显示例】
操作手册Ⅱ
2-83
② 编辑
进行球面图案的新建、编辑。
可从“浏览”的“球面图案列表”中选择已制作的球面图案。
最多可登录16个图案。
要逐个制作球面时选择。制作时，左击为制作球面，右击为制作索引标记
※1
用鼠标指定范围制作时选择。在指定范围制作时,指定制作图案。
显示光标的当前位置。
球图案的制作区域。

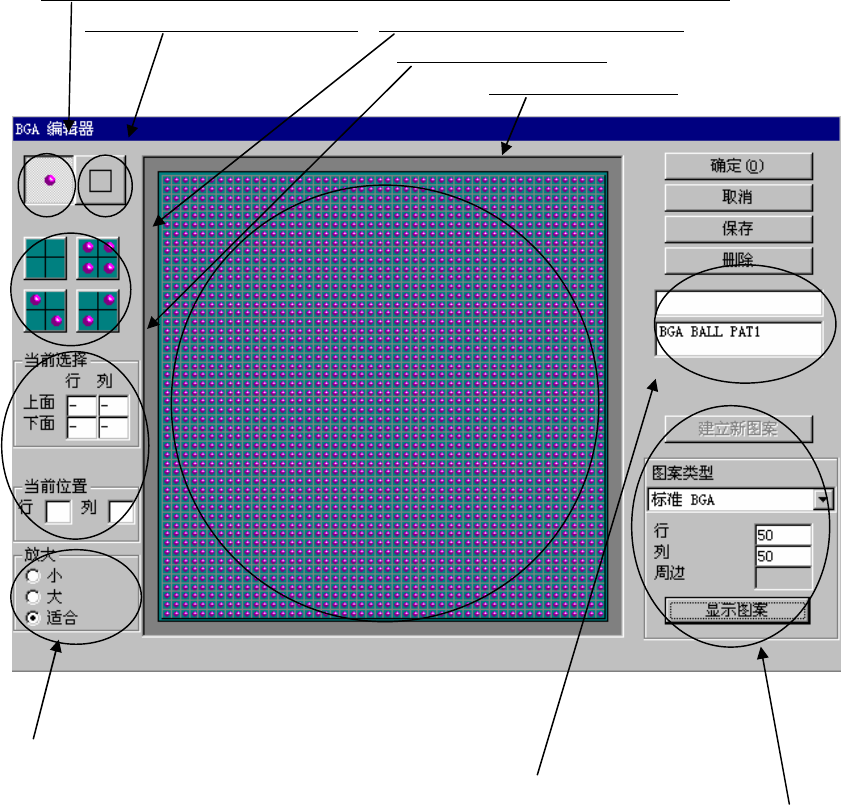

变更画面的大小。
显示已制作的图案名。点击图案名可进行编辑。
制作新图案。点击“新建球图案”进行制作(参见下页)。
※1索引标记：定中心中不使用的参考用的标记。在球图案制作范围内以白色标记显示。
操作手册Ⅱ
2-84
<新建球图案的方法>

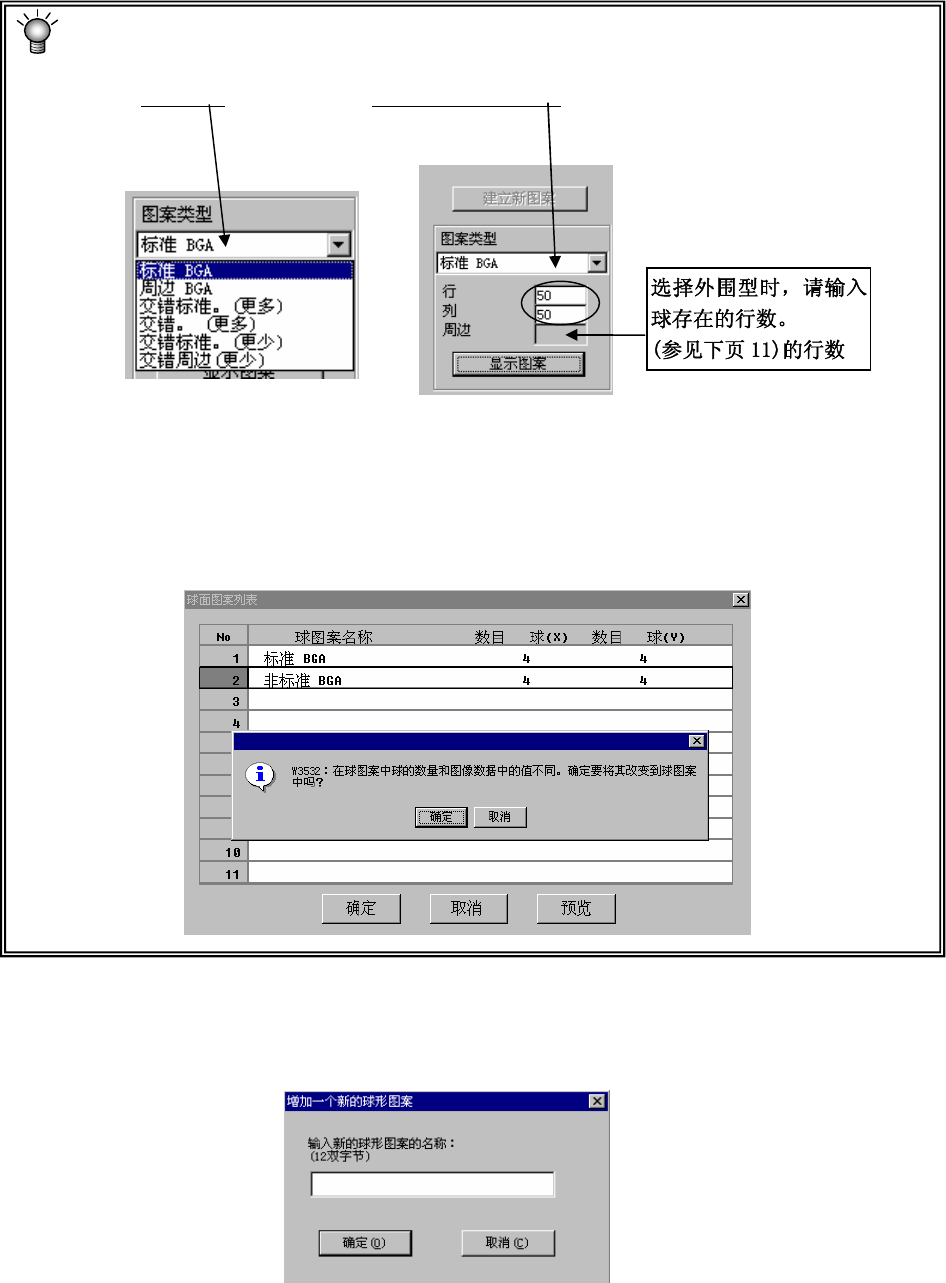

a)按下“建立新图案”按钮。
b)选择图案类型，输入新图案的“行”数与“列”数。
c)按下“显示图案”按钮，则在“球图案制作区域”中显示已选择的球图案。请对球进行
追加·删除以编辑图案。
当球图案制作时设置的球数与该画面中设置的球数不同时，则显示下述确认信息。选择“确
定”，则该画面中设置的球数生效。
制作·编辑后，请单击“保存”，再单击“确定”。
保存新建的球形图案时，显示球形图案名的设置画面。
请输入球形图案名，单击“确定”。
