操作手册Ⅱ
2-136
9) 替换
对指定元件的全部内容，以及“元件数据”的“附加信息”、“扩展”、“检查”各项可以用指
定的条件进行统一替换。

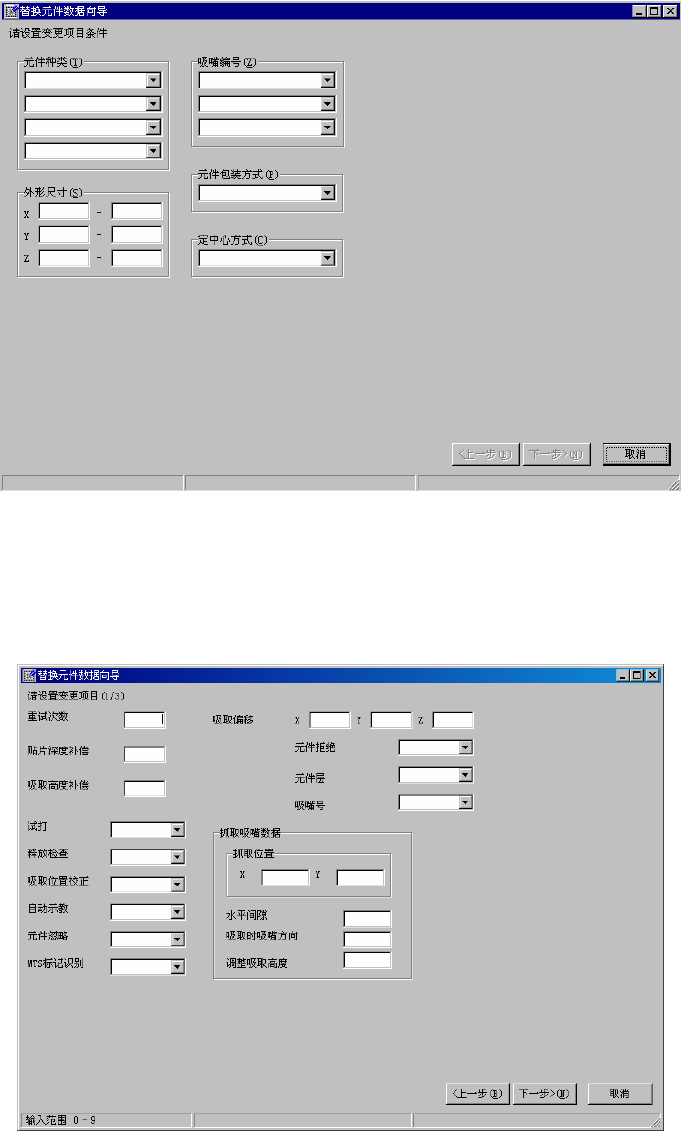

① 设置条件
从编辑菜单中选择“替换”，启动如下的“替换元件数据向导”。
设置替换对象的元件的条件，点击“下一步”
② 设置替换值
(1)显示元件数据附加信息标签的内容。
分别对各数据输入想要变更的值，单击“下一步”。
操作手册Ⅱ
2-137

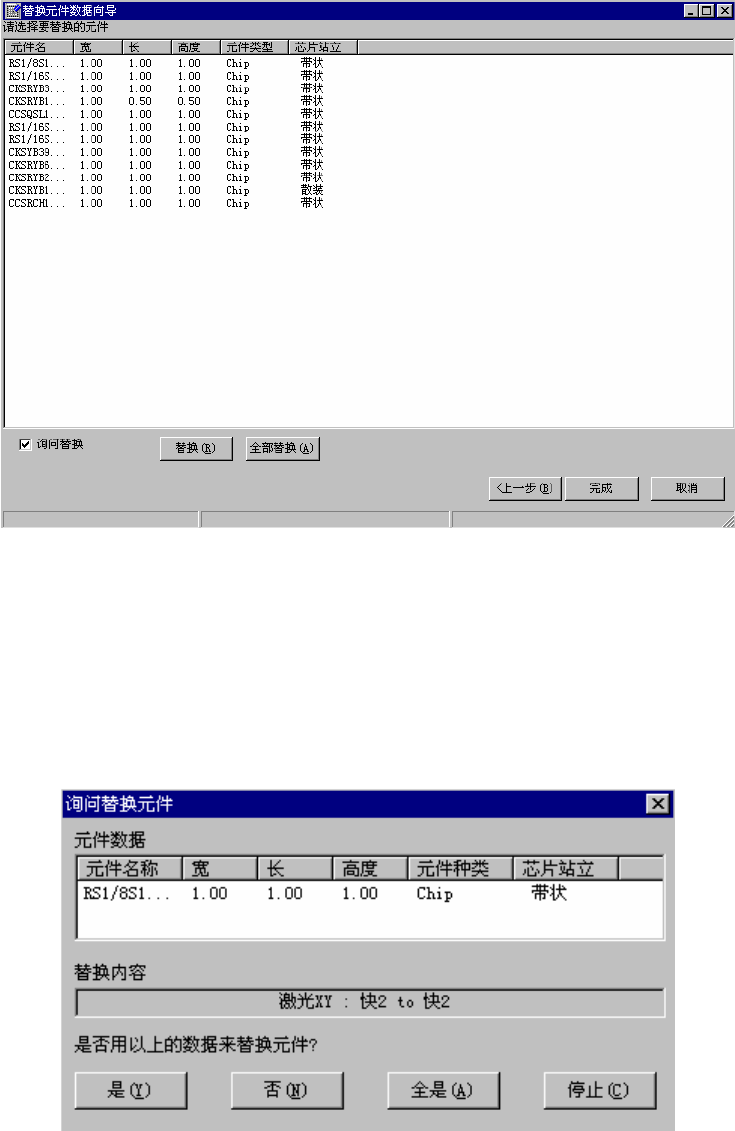

③ 元件选择(一览显示)
显示迄今为止输入的内容。
●替换：逐一变换已选择行的数据。
●全部替换：进行所有数据的变换。
●询问替换元件
选中选项时，每1项替换前，会显示画面询问替换内容。
操作手册Ⅱ
2-138
10)单格复制
将选中的单格登录到内存中。对象单格为X、Y、角度、元件名。
要将其粘贴在数据中时，请执行下面的单格粘贴命令。
11)单格粘贴
用内存所登录的该数据,把光标所指的相应项目覆盖上。
·剪切的“X”、“Y”、“角度”各项数据，只能粘贴到相同类型的单元格中。

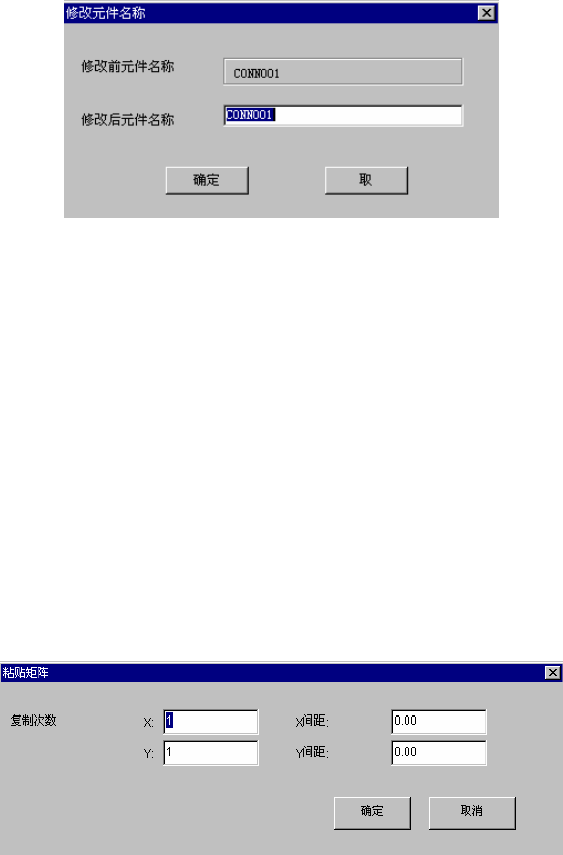

12)修改元件名称
执行修改元件名称。
选择后显示如下画面。请输入要变更的元件名，并单击“确定”。
13)反映元件层
将“元件数据”的层反映到“贴片数据”中。
14)吸取偏差的更新
把“吸取数据”的吸取坐标,反映到“元件数据”的吸取偏差 XYZ 中。
示教后，在吸取数据编辑画面中选择 1 个数据记录，从“编辑”菜单中选择“吸取偏差的更新”
后，可以将所选择的“吸取数据”的吸取默认值与示教结果之间的差逆向反映到“元件数据”的
吸取偏移量。
15)粘贴矩阵
剪切或复制，在选择范围进行粘贴矩阵。
剪切或复制，在选择范围插入数据。
通过指定X的复制次数、Y的复制次数及X间距、Y间距，可在增加或减少X方向贴片位置、Y方向贴
片位置的同时，进行矩阵状复制。
进行贴片数据的展开粘贴后，元件ID全部作为“#”被粘贴。
吸取数据，不能选择复数进行复制。
①复制次数X ：指定在 X 方向的复制次数。
②复制次数Y ：指定在 Y 方向的复制次数。
③X 间距 ：指定 X 方向的贴片或吸取位置的增加部分或减少部分。
④Y 间距 ：指定 Y 方向的贴片或吸取位置的增加部分或减少部分。
⑤确定 ：执行粘贴。
⑥取消 ：停止粘贴。
