4-4-2机器设置的启动与退出
4-4-2-1机器设置的启动

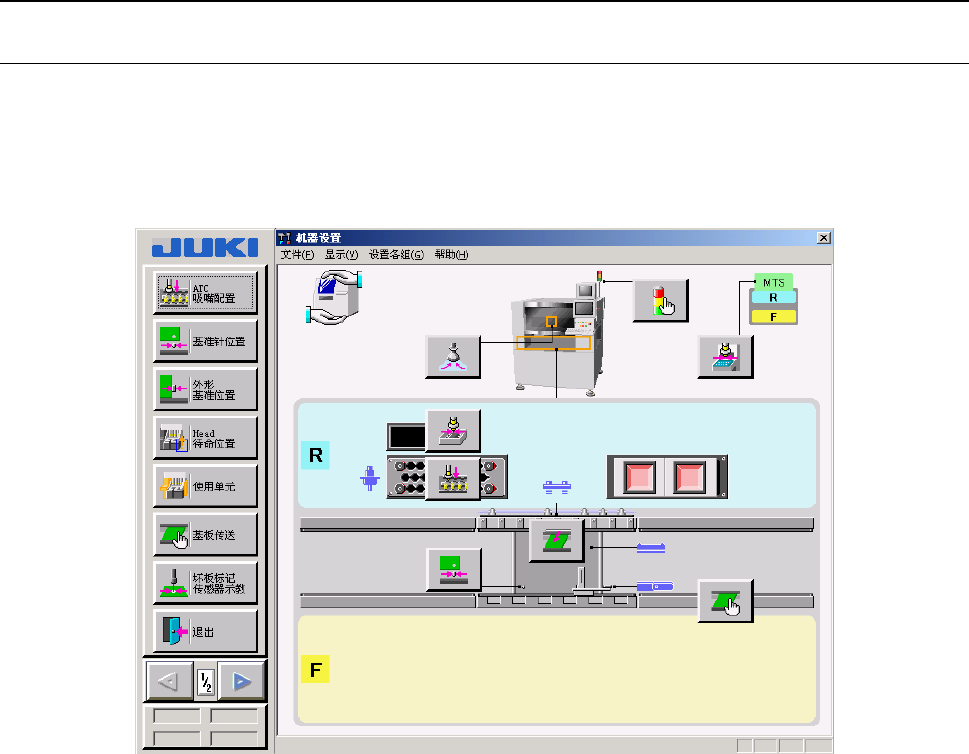

从菜单栏中选择“设置”/“机器设置”，或选择触摸屏的“机器设置”，可显示如下列机器设
置初始画面。
机器设置初始画面的左侧配置有触摸屏。触摸屏上有常用的各设置组功能，选择后可调出与各菜
单的相应功能。按下初始画面构成图上的按钮，即可启动与图对应的设置画面。
要变更各项目的设置时，请选择菜单栏上的“设置各组”。
操作手册Ⅱ
4-52
4-4-2-2退出机器设置
从菜单栏中选择“文件”/“退出应用程序”或从触摸屏选择“退出”，则可退出机器设置。
显示如下信息。选择“是”后，可保存变更的值。
No. 按钮选择 处理
1 是 将设置值保存到硬盘。
2 否 使设置值无效。
3 取消 取消退出命令。
选择“是”或“否”，均会显示如下提示。
单击“是”，执行I/O安全方向的设置后退出。例如，当贴片头带有吸嘴时，在将吸嘴返回
ATC后，退出机器设置画面。
单击“是”后，轴开始移动并开始执行各 I/O 的安全方向设置。
在单击“是”以前，请务必确认装置内部无人作业。另外，为了避免人身伤
害，在设备运行时切勿将手放入装置内部，也不要将脸和头靠近装置。
