操作手册Ⅱ 2-22 2) 非矩阵电路板 各电路角度和各电路间的距离(间距)不固定的基板(请参照下页例子)。 以基板位置基准 （原点）为基准， 分别指定X、Y角度， 配置各电路。因此， 即使电路间的间 距和角度不同也能个别处理。 当然， 通过固定电…
操作手册Ⅱ
2-21

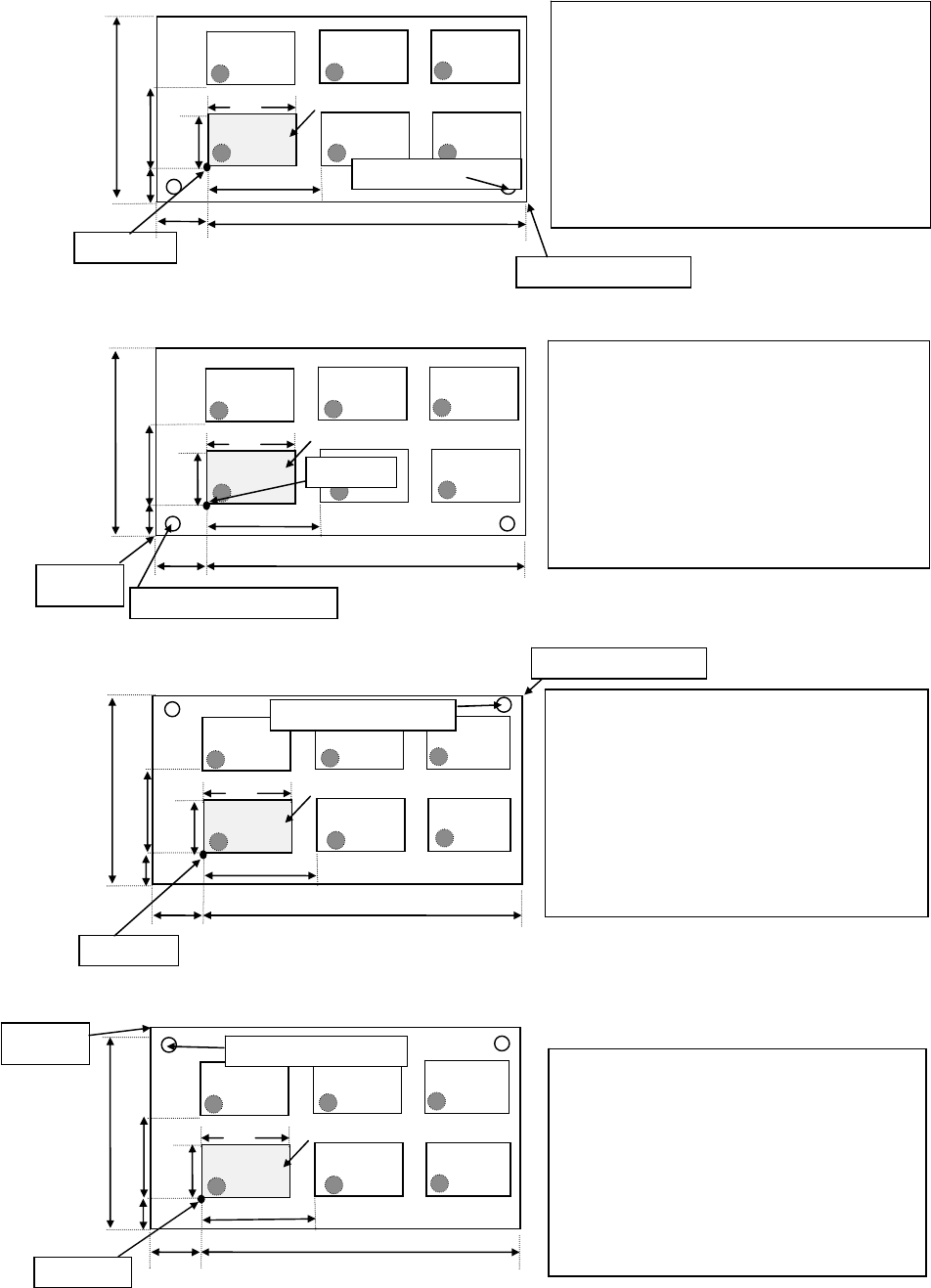

例)矩阵电路板的数据输入例
以左下方的电路为基准电路，以电路的左下方的角为电路原点时
① 前面基准、L→R 时(外形基准时)
② 前面基准、L→R 时(外形基准时)
③ 后面基准、L→R 时(外形基准时)
④ 后面基准、R→L 时(外形基准时)
基板外形尺寸 X=200 Y=120
定位孔位置 X=0 Y=0
基板设计偏移量 X=5 Y=-5
电路外形尺寸 X=50 Y=30
电路设计偏移量 X=0 Y=0
首电路位置 X=-170 Y=15
电路数量 X=3 Y=2
电路间距 X=60 Y=50
电路原点
基准电路
基板位置基准（原点）
基板设计端点
120
50
30
20
25
60
1
50
基板外形尺寸 X=200 Y=120
定位孔位置 X=0 Y=0
基板设计偏移量 X=-5 Y=-5
电路外形尺寸 X=50 Y=30
电路设计偏移量 X=0 Y=0
首电路位置 X=20 Y=15
电路数量 X=3 Y=2
电路间距 X=60 Y=50
电路原点
基准电路
基板位置基准（原点）
基板设计
端点
50
120
50
30
20
25
60
175
基板外形尺寸 X=200 Y=120
定位孔位置 X=0 Y=0
基板设计偏移量 X=5 Y=5
电路外形尺寸 X=50 Y=30
电路设计偏移量 X=0 Y=0
首电路位置 X=-170 Y=-95
电路数量 X=3 Y=2
电路间距 X=60 Y=50
电路原点
基准电路
基板位置基准（原点）
基板设计端点
50
120
50
30
20
25
60
175
基板外形尺寸 X=200 Y=120
定位孔位置 X=0 Y=0
基板设计偏移量 X=-5 Y=5
电路外形尺寸 X=50 Y=30
电路设计偏移量 X=0 Y=0
首电路位置 X=20 Y=-95
电路数量 X=3 Y=2
电路间距 X=60 Y=50
电路原点
基准电路
基板位置基准（原点）
基板设计
端点
50
120
50
30
20
25
60
175
操作手册Ⅱ
2-22
2) 非矩阵电路板
各电路角度和各电路间的距离(间距)不固定的基板(请参照下页例子)。
以基板位置基准（原点）为基准，分别指定X、Y角度，配置各电路。因此，即使电路间的间
距和角度不同也能个别处理。当然，通过固定电路间距和角度，也能制作矩阵电路基板数据。
操作手册Ⅱ
2-23
① 基板外形尺寸
输入包括所有电路在内的基板外形尺寸。
② 定位孔位置
与单板基板相同，输入从基板位置基准（原点）来看的基准销位置。
③ 基板设计偏移量
与单板基板相同，输入从基板位置基准（原点）来看的基板设计端点的位置。
④ 电路外形尺寸
输入电路的外形尺寸(包括所有贴片坐标在内的尺寸)。
⑤ 电路设计偏移量
输入从基准电路的电路原点到基准电路左下角(与基板的流动方向无关，通常恒定)的尺寸。
⑥ BOC 标记位置
输入从基板位置基准（原点）或电路原点到各BOC标记的中心位置的尺寸。
在“基本设置”中选择“使用基板标记”时，是指从基板位置基准（原点）开始的
尺寸，选择“使用各电路标记”时，则是指从电路原点开始的尺寸。

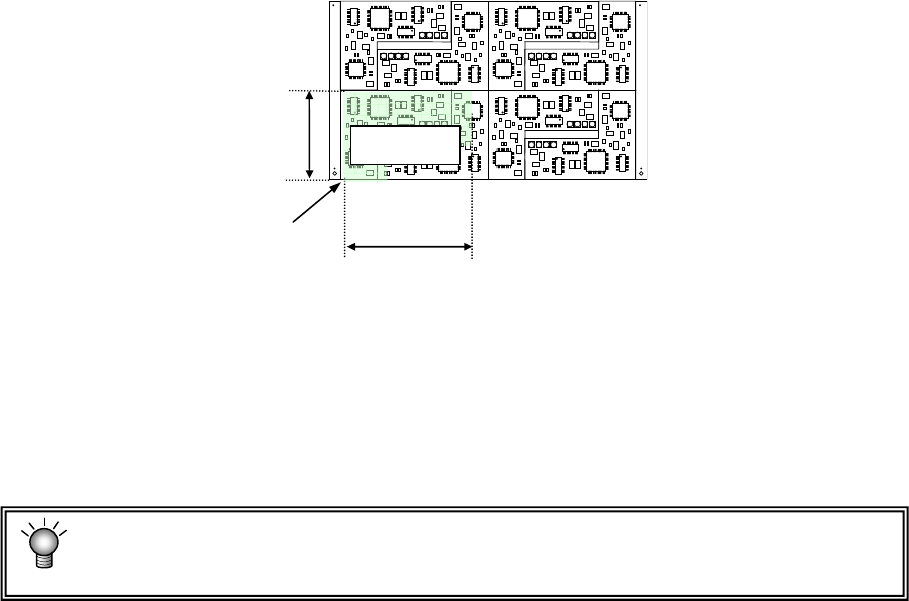

电路外形
尺寸 X
电路外形尺寸 Y
例
电路设计偏移量
基准电路
