操作手册Ⅱ 4-85 4-4-4-17设置检查校准块标记脏污 在返回原点和生产前，设置是否进行校准块标记的脏污检查。 CAL 校准块脏污检查已经设置有初始值。请直接按下[OK]按钮。
操作手册Ⅱ
4-84

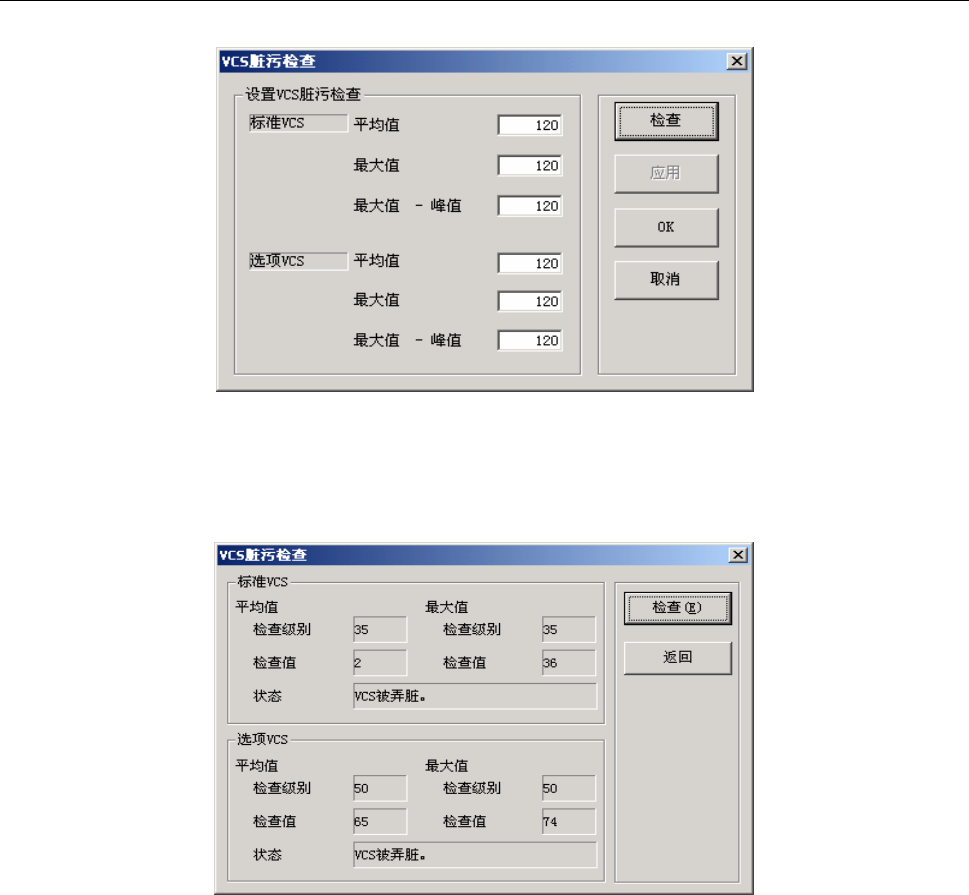

4-4-4-16VCS脏污检查
检查 VCS 外罩玻璃脏污。
各项设置值初始值均已设置。请直接按下[检查]按钮。
[VCS 脏污检查]画面启动、按下[检查]按钮后，开始进行脏污检查。
检查结果显示在画面内的[状态]栏上。显示脏污时，请擦拭检查 VCS 外罩玻璃脏污。
操作手册Ⅱ
4-85
4-4-4-17设置检查校准块标记脏污
在返回原点和生产前，设置是否进行校准块标记的脏污检查。
CAL 校准块脏污检查已经设置有初始值。请直接按下[OK]按钮。
操作手册Ⅱ
4-86
4-4-4-18激光面接触检查
选择激光面接触检查后，显示下列激光面接触检查设置对话框。
●设置激光面接触检查
这是为了防止接触元件的激光玻璃表面，在吸取后，进行激光定心旋转、测量元件前，检查是否接
触激光面的功能。
可以设置激光面接触检查时的容限值。
项目 详细内容 输入范围
检查边距 在进行激光面接触检查时，设置元件和玻璃表面
距离的容限值(默认值=1.00mm)。
0.10～5.00mm
