操作手册Ⅱ



1-7

确认手把已推到头，

并且稳定。

◆打开安全盖时要把盖子向上开足直到上了锁，

确认上了锁之后再放开手。

（把盖子开到最大限度就会进入上锁状态。）



﹡



◆关盖子时先解开锁，再关闭盖子。

把盖子向上提，在全开状态下，

把手把向上移动解开锁。

（请注意，解开锁时不要使盖子落下来受伤。）

把手把向上提，解开锁后，

再关闭安全盖子。

安全盖打开状态(侧面图)



手把



1-8

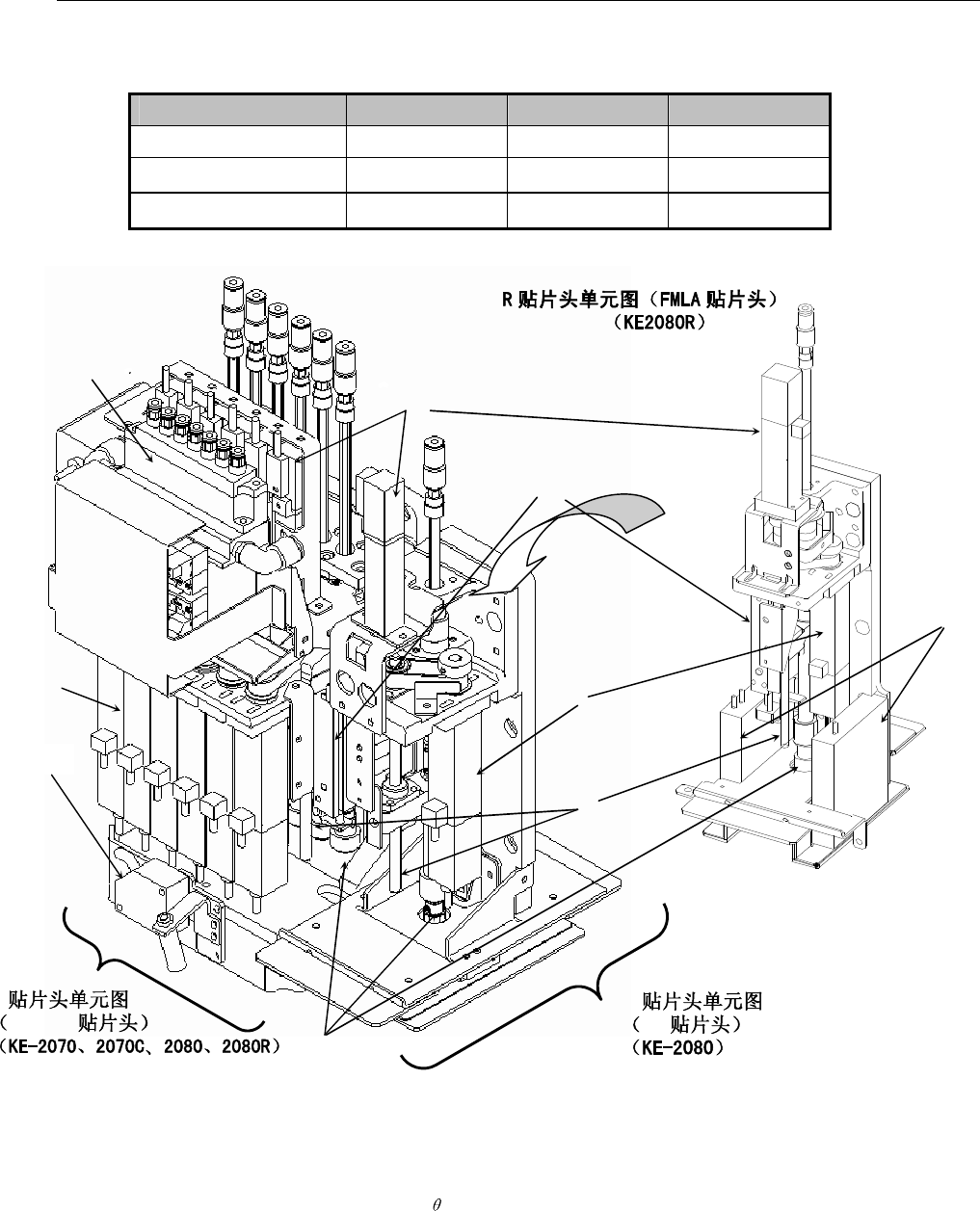

1-4-1-1贴片头单元的构成

贴片头由检测元件的位置偏移、角度偏移的激光传感器以及可进行上下驱动与旋转的Z滑动

轴构成。本机由以下结构组成。

 机型名称与贴片头的关系如下所示。

机型名称

KE-2070/2070C KE-2080 KE-2080R

LNC60贴片头

○ ○ ○

IC贴片头 － ○ －

IC贴片头（FMLA） － － ○



①吸嘴外轴 ④Ｚ滑动轴 ⑦贴片头上升汽缸

②LNC60 传感器 ⑤ 轴马达 ⑧过滤器箱

③Ｚ轴马达 ⑥滚珠丝杠 ⑨FMLA 传感器



①④

②

③

⑤

⑦

③

⑥

⑧

LNC60



⑨



1-9

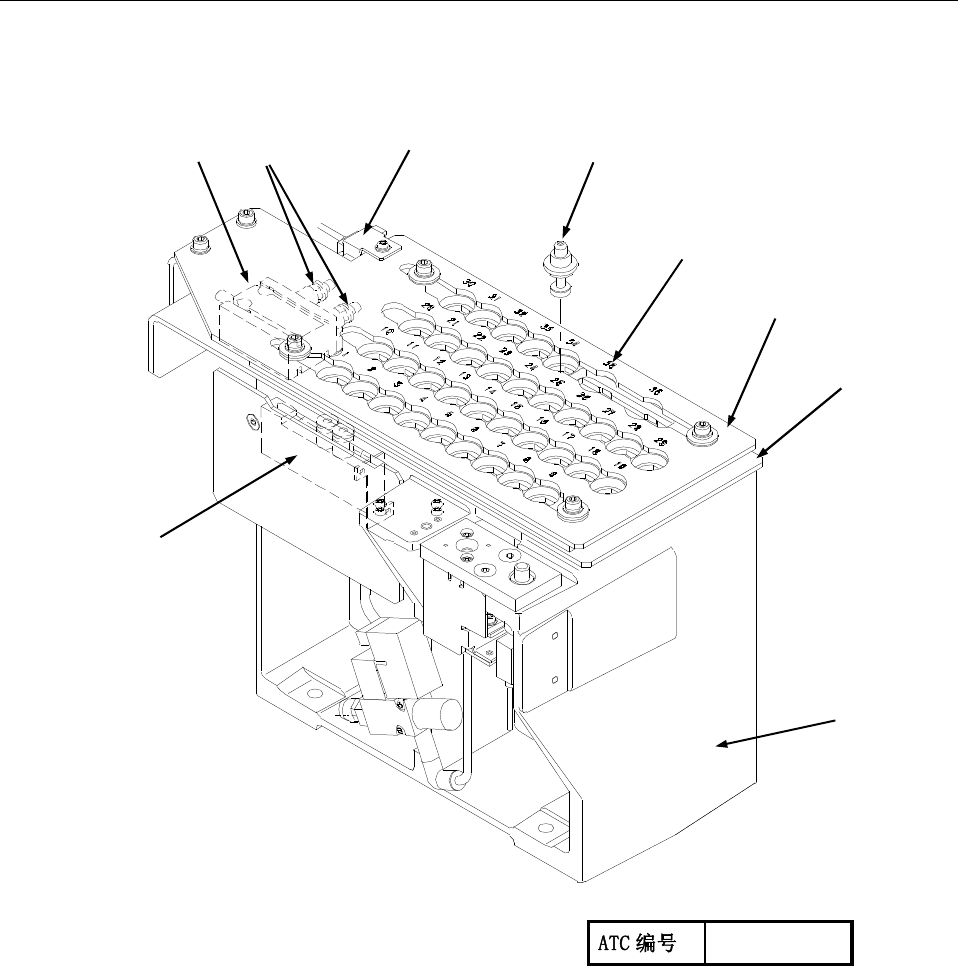

1-4-1-2ATC单元(AutoToolChanger 自动工具交换)的构成

由气缸④来开、关滑动板②，保管并装卸吸嘴⑧。

滑动板②的开、关，由ATCOPEN（打开）传感器⑥、ATCCLOSE（关闭）传感器⑦来检测。



①ATC 基座 ⑥ATCOPEN 传感器

②滑动板 ⑦ATCCLOSE 传感器

③ATC 板 ⑧吸嘴

④空气汽缸 ⑨５接口切换电磁阀

⑤速度控制器 ⑩ATC 编号



⑥⑦

③

④

②

⑧

⑤

⑨

⑩

①
