操作手册Ⅱ 2-13 4) BOC 标记位置 输入由基板位置基准（原点）到各BOC标记的中心位置的尺寸，进行标记形状的示教。 BOC标记需要2点或3点。 有关示教方法，请参见“2-5-2示教”。 输入 X、Y 坐标。选择此处…
操作手册Ⅱ
2-12

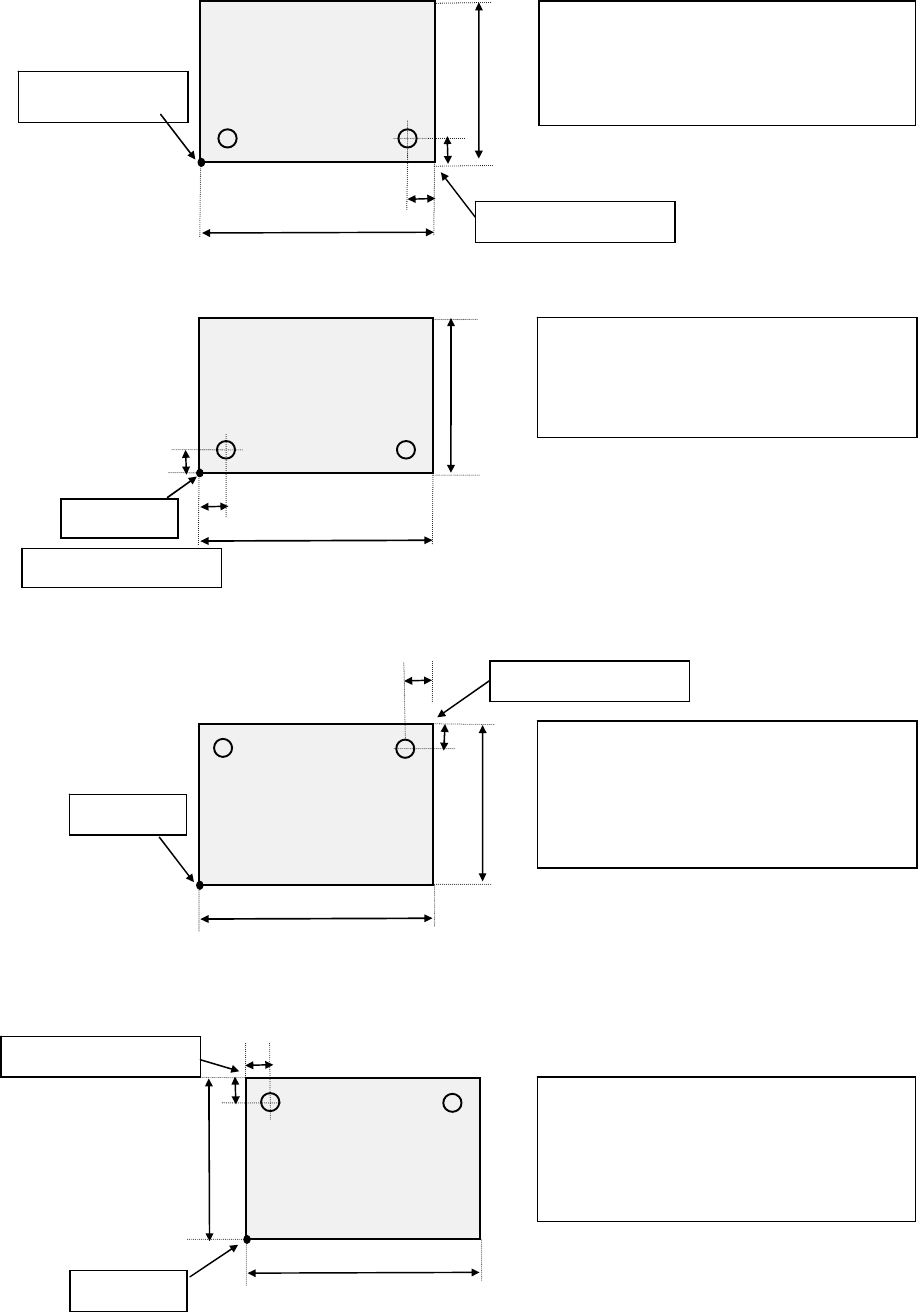

例)以下是将左下角定为基板位置基准（原点）时(单位为 mm)的例子。
① 前面基准、L→R 时：
② 前面基准、R→L 时：
5
③ 后面基准、L→R 时
④ 后面基准、R→L 时
基板外形尺寸 X=165Y=125
定位孔位置 X=5Y=120
基板设计偏移量 X=0Y=125
基板位置基准
5
5
165
125
基板设计端点
基板外形尺寸 X=165Y=125
定位孔位置 X=160Y=5
基板设计偏移量 X=165Y=0
基板位置基准（原点）
基板设计端点
125
5
5
165
基板外形尺寸 X=165Y=125
定位孔位置 X=5Y=5
基板设计偏移量 X=0Y=0
基板位置基准
基板设计端点
125
165
5
5
基板外形尺寸 X=165Y=125
定位孔位置 X=160Y=120
基板设计偏移量 X=165Y=125
基板位置基准
5
基板设计端点
5
1
1
操作手册Ⅱ
2-13

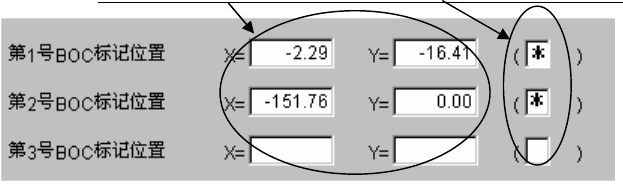

4) BOC 标记位置
输入由基板位置基准（原点）到各BOC标记的中心位置的尺寸，进行标记形状的示教。
BOC标记需要2点或3点。
有关示教方法，请参见“2-5-2示教”。
输入 X、Y 坐标。选择此处，用 HOD 示教标记形状。
◆使用2点时：可校正设计尺寸和实际尺寸(测量尺寸)的差及旋转方向的误差。
请将第3点留为空白。另外，当基板上存在多个标记时，从所有贴片范围的同
时，选择对角线上的2点。
◆使用3点时：在2点时的基础上，还可校正X、Y轴的直角度的倾斜。
操作手册Ⅱ
2-14

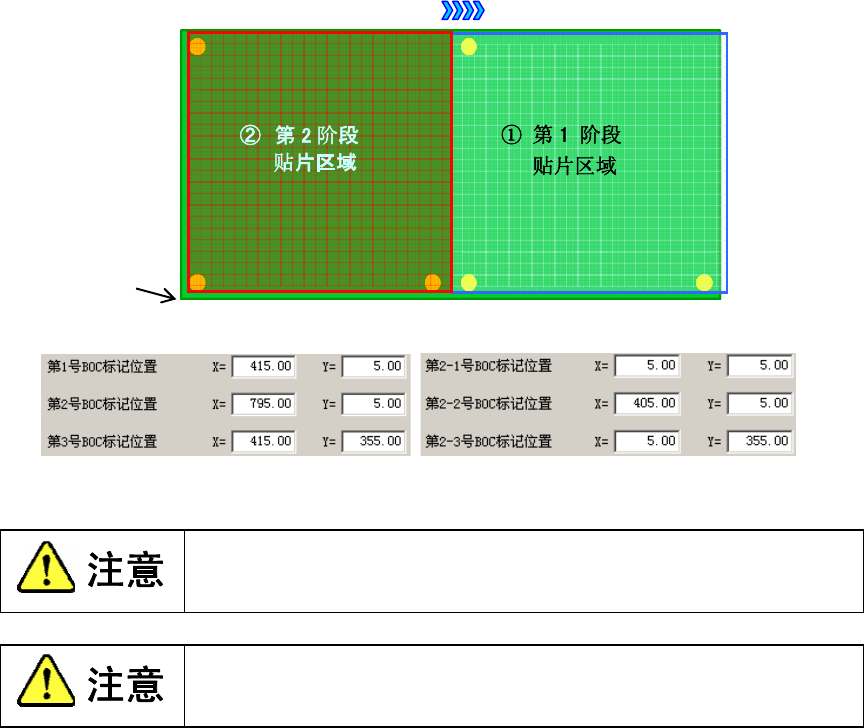

＊使用长尺寸基板对应选购项时
在基板外形尺寸X超过规定尺寸的大型基板中，要对第１次夹紧时贴片范围的BOC标记(以下
称第1BOC标记)，以及第2次夹紧时贴片范围的BOC标记（以下称第2BOC）进行设置。
例)单板基板左→右传送，基板尺寸为800mm时，按照示例输入第1BOC标记设置及第2BOC
标记设置。
当有标记坐标的设计值(CAD 数据)时，绝对不要进行 X、Y 坐标的示
教。否则所有的贴片坐标将偏离设计值。
为避免人身伤害，示教时切勿将手放入装置内部，也不要将脸和头
靠近装置。
5) 坏板标记位置
单板基板无需设置(不能设置)。
基板位置基准
① ②
传送方向
