操作手册Ⅱ 1-23 1-4-6X,Y,Z,θ轴的说明 本设备进行数值控制的轴有以下 4 个(X、Y、Z、θ)。 (1) X、Y 轴 装置的 左右方 向为X， 前后方向 为Y， 以0.0 1mm为 单位，显 示为X ＝○○○ .○○m m，Y＝ ○○ ○…
操作手册Ⅱ
1-22

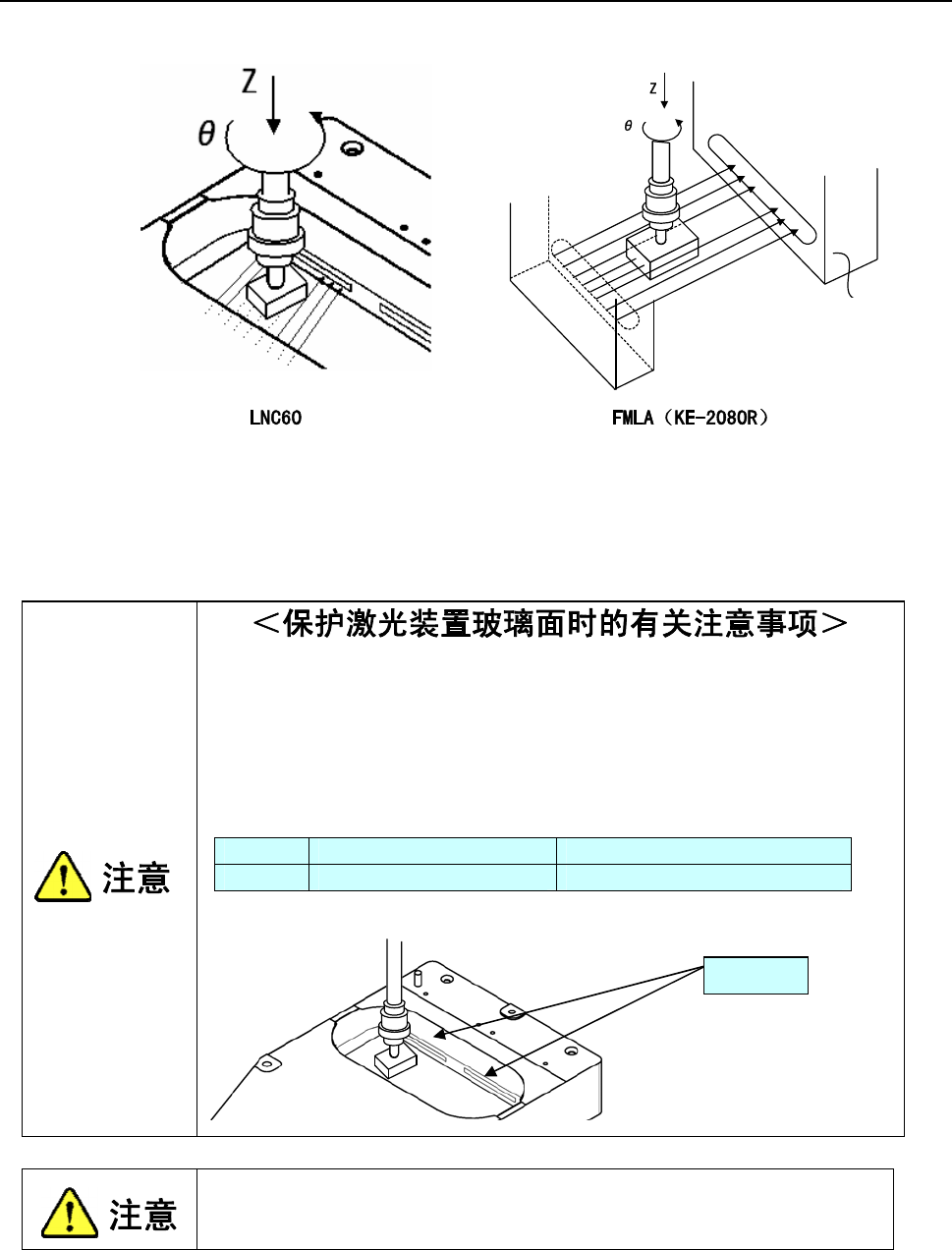

1-4-5定心系统
本装置采用非接触式定心方式，从侧面照射LED激光，读取其光影，根据激光校准传感器识
别组件位置角度。
【 】 【 】
通过Z轴的上下移动，用真空来吸取组件，向组件投射LED。LED光被组件遮住的部分成为
阴影，用θ轴旋转组件，可知该阴影宽度的变化。
◇ 从阴影宽度的变化，求出所吸取组件的位置偏移及角度偏移，校正该偏移量后进行贴片。
激光装置的元件检测部位外罩是玻璃制品，如果划伤后，可能会造成识别错
误，所以务必注意：
1.请勿使用超过激光识别最大元件尺寸的元件进行激光识别。
2.最大尺寸的元件尽管是标准规格以内，但移动吸取位置时会使元件接触玻璃
面，务请格外注意。
规格（激光识别最大元件尺寸）
LNC60 正方形元件:□33.5mm 一边长度:33.5mm
FMLA 正方形元件:□33.5mm 一边长度:33.5mm
若不按本说明书的步骤进行控制、调整与操作，可能会受到辐射，有危险。
激光校准传感器
玻璃面
操作手册Ⅱ
1-23
1-4-6X,Y,Z,θ轴的说明
本设备进行数值控制的轴有以下 4 个(X、Y、Z、θ)。
(1)X、Y 轴
装置的左右方向为X，前后方向为Y，以0.01mm为单位，显示为X＝○○○.○○mm，Y＝○○
○.○○mm。坐标系分为生产程序用坐标与示教用坐标。两坐标系将被自动变更，因此无需
刻意分开使用。
(2)Z 轴
显示高度，以0.01mm为单位，表示为Z＝○○.○○mm。夹紧基板时基板上表面(不使用夹具)
为0，上升方向为＋。
(3)θ轴
显示贴片头的旋转角度，以0.05°为单位，表示为A＝○○.○○。
以逆时针旋转为正值。
θ＋
Z＋
Y＋
X＋
注意)只有KE-2080/80R安装有带“”记号的单元。
在 X 轴下侧、Y 轴框架上侧中贴了线性磁尺。
请不要把磁铁，或带磁性的（带磁性的驱动器、支撑销等）部件等靠近线
性磁尺上，否则会导致故障。
OCC-L
L1 吸嘴轴
L2 吸嘴轴
L3 吸嘴轴
L4 吸嘴轴
L5 吸嘴轴
L6 吸嘴轴
R1 吸嘴轴
OCC-R
LNC60 贴片头
IC 贴片头
X 轴
Y 轴
操作手册Ⅱ
1-24
1-5菜单的构成
1)桌面
