KE-2070_80_80R使用说明书（管理员）.pdf - 第32页
操作手册Ⅱ 1-20 基板下面 基板下面 サポートピ ン 設置不可範囲 基板搬送方 向 31.5mm 17.5mm 91mm 4mm 262.5mm（右左流れは 220. 5mm） 22mm 20mm 61mm 7mm 13mm 17.5mm 21mm 22mm …
操作手册Ⅱ
1-19
(2)支撑销不可设定的范围(基板背面图)
【基板下面不可设置范围(M,L 基板规格,基板下面图)】
基板下面
基板下面
サポートピン
設置不可範囲
基板搬送方向
34mm
17.5mm
91mm
4mm
265mm（右左流れは223mm）
22mm
20mm
63.5mm
7mm
15.5mm
17.5mm
21mm
22mm
ストッパ設置位置
0～210mm
搬送レール固定側
11mm
14mm
【基板下面不可设置范围（E 规格基板、基板下面图）】
基板传送方向如为反向(向左)时，支撑销的设置附加范围与图左右对称。
注意
基板传送方向 支撑销不可设置范围
164mm
(
M
基板规格
)
244mm(L 基板规格)
挡块设置位置
4mm
7mm
■
20mm
22mm
63.5mm
25mm
17.5mm
17.5mm
34mm
91mm
39.5mm
21mm
22mm
0～90mm(M 基板规格、前面基准)
0～50mm(M 基板规格、后面基准)
0～185mm（L 基板规格、前面基准）
0～145mm（L 基板规格、后面基准）
传送轨道固定侧
■
■
■
■
■
注意
基板传送方向
支撑销不可设置范围
挡块设置位置
传送轨道固定侧
右左流向为
操作手册Ⅱ
1-20
基板下面
基板下面
サポートピン
設置不可範囲
基板搬送方向
31.5mm
17.5mm
91mm
4mm
262.5mm（右左流れは 220.5mm）
22mm
20mm
61mm
7mm
13mm
17.5mm
21mm
22mm
ストッパ設置位置
0 ～ 185mm(L-wide 基板仕様、手前基準)
0 ～ 145mm(L-wide 基板仕様、奥基準)
0 ～ 210mm(E 基板仕様)
搬送レール固定側
【基板下面不可设置范围 】
基板传送方向如为反向(向左)时，支撑销的设置附加范围与图左右对称。
(3)贴片元件高度即基板背面传送高度范围
【贴片元件高度及基板背面传送高度范围】
表 1-3元件高度规格
机型 元件高度规格 h
1
元件高度(mm)
SC 规格 6KE-2070
KE-2070C
NC 规格 12
NC 规格 12
HC 规格 20
KE-2080
KE-2080R
EC 规格 25
基板下面
基板传送方向
支撑销不可设置范围
传送轨道固定侧
挡块设置位置
基板规格、前面基准)
基板规格、后面基准)
基板规格）
（
右左流向
为
操作手册Ⅱ
1-21
3. 识别用标记
请按下述条件制作识别用标记。
但形状推荐使用均匀带色的圆形。
此外，标记周围的空白区域的制作方法请参照下面的「４．间隙」。
三角形
正方形
中抜き正方形
菱形
中抜き菱形
円形
中抜き円形
中抜き三角形 逆三角形 中抜き逆三角形
市松模様(1)
市松模様(2)
十字

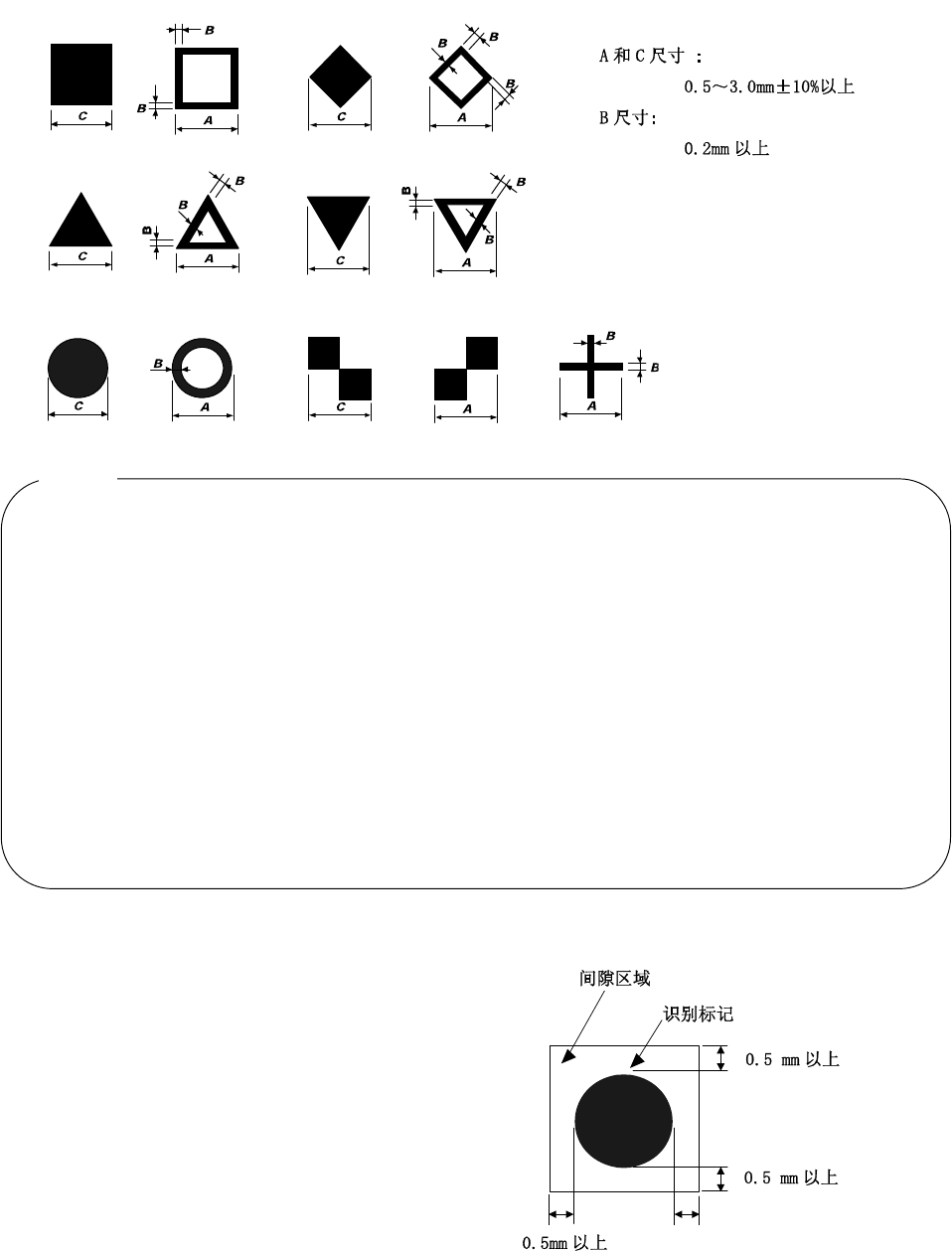

【识别标记形状】
1. 识别时，标记为上述方向的角度。
但非矩阵基板指定为“使用每一电路的标记”时，基准电路的标记为上述方向的角度，
以90°为单位配置的电路均为可识别标记。
2. 一张基板内的基准领域标记，建议使用同一形状和同一大小的标记。
3. 可识别铜箔及镀锡。
4. 最大登录数
基板标记1组(２个标记或３个标记)
IC标记 50组(２对标记～3对标记)
5. 可注册项目
标记编号、重心检测窗、检测时正色／反色的区別
标记形状、外形尺寸、投射有效值、统一性
6. 如无识别用标记，通过注册用户指定的模板，可进行标记识别。
7.使用长尺寸基板对应选购项基板2次传送时，每一次传送时必须有可检测的2处或3处的基板基
准标记（合计4处或6处）。
4. 间隙
请确保各识别标记周围没有导体图案、
低温焊接保护层、标记等其他元件。
此外，该间隙区域的尺寸，请设定为识别标记外围
0.5mm以上的大正方形。
【识别标记的间隙区域】
注意:
正方形
中空正方形
菱形 中空菱形
三角形 三角形 中空三角形 倒三角形 中空倒三角形
圆形 中空圆形 格子状(1) 格子状(2) 十字
