操作手册Ⅱ 5-16 泵头板 吸气阀 平垫圈 排气阀 排气阀压板 ○更换吸气阀·排气阀 1)把圆头小螺钉(M3×5)拧松，卸下排气阀压板和排气阀。 2)把泵头板擦拭干净，换上新的排气阀。 3)把排气阀压板放上，将涂上螺丝松动防止剂(洛克泰特 242)的圆头小螺钉(M3×5)，以 0.8N ・ m，固定在泵头板上。 4)拧松固定吸气阀的圆头小螺丝(M3×5)，卸下吸气阀、平垫圈。 …
操作手册Ⅱ
5-15
更换皮碗式密封件、吸气阀防干扰橡胶
1)卸下 3 根(共 6 本)埋头小螺钉(M4×8)，拆下固定板、吸气阀防干扰橡胶、皮碗式密封件气缸。
※将汽缸上和固定板上的脏污擦干净。
2) 把气缸清扫干净装上盒子，把新的皮碗式密封件中心对准连接杆的皮碗式密封件安装部位中心，
用手将气缸推进去。
3) 把新的吸气阀防干扰橡胶装上固定板后，放在皮碗式密封件上面，
将涂好密封液(NK-4)的(M4×8)，以 3.0N
・
m 紧固。
※
请注意皮碗式密封件的方向。
埋头小螺钉
吸 气 阀 防
干扰橡胶
固定板
皮碗式密封件
（※8OS）
连接杆
操作手册Ⅱ
5-16
泵头板
吸气阀
平垫圈
排气阀
排气阀压板
○更换吸气阀·排气阀
1)把圆头小螺钉(M3×5)拧松，卸下排气阀压板和排气阀。
2)把泵头板擦拭干净，换上新的排气阀。
3)把排气阀压板放上，将涂上螺丝松动防止剂(洛克泰特 242)的圆头小螺钉(M3×5)，以
0.8N
・
m，固定在泵头板上。
4)拧松固定吸气阀的圆头小螺丝(M3×5)，卸下吸气阀、平垫圈。
5)把泵头板擦拭干净，换上新的吸气阀。
6)把平垫圈放上，用涂上螺丝松动防止剂(洛克泰特 242)的圆头小螺钉(M3×5)，以
0.8N
・
m，固定在泵头板上。
安装吸气阀·排气阀时，要注意使阀把吸气孔·排气孔完全覆盖上。
※在螺丝帽端涂上 2～3 坨涂匀周围。
※
螺丝尖端面切不可涂固定剂。
※在螺丝帽端涂上 2～3 螺纹涂匀周围。
※螺丝尖端面切不可涂固定剂。
洛克泰特涂敷量
操作手册Ⅱ
5-17

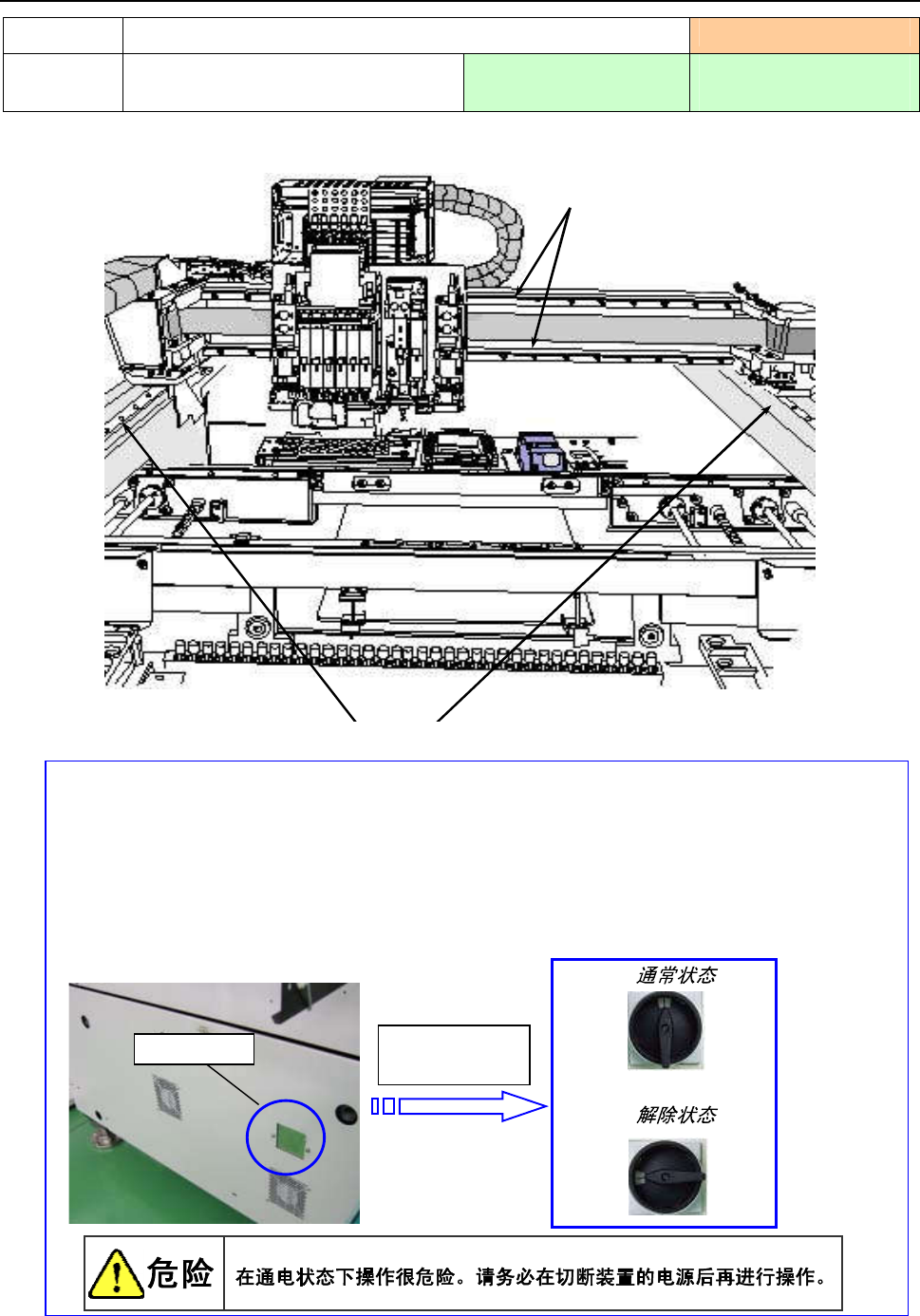

5-3清扫
1) 请检查Ｘ轴单元和Ｙ軸单元轨道上有无附着垃圾、灰尘，并清扫干净。
把黄油揩干后，请涂抹新黄油。
＜Y 轴强力制动器解除开关＞
在装置左侧下面的位置设有解除 Y 轴强力制动器的开关（使 Y 轴马达 Free 的开关），供保
养时使用。
解除该开关后，很容易用手动方式把贴片头（X 轴）在 Y 方向上移动。
请把滑动罩全部打开，操作强力制动器解除开关。在通电状态下打开滑动罩时，
为了保障安全，机器会紧急停止。切勿在通电状态下进行操作。另外，在接通电源时，请确认
解除开关及滑动罩的状态。
・
・
清扫部位
5-3-1XY轴直动单元
实施频度：每月
清扫内容 除去轨道上的灰尘、脏黄油
使用工具：
毛刷、抹布
使用黄油：
6459 润滑油 N
X 轴直动单元
Y 轴直动单元
打开滑动罩后再
操作。
滑动罩
