操作手册Ⅱ
2-15
6) 基板高度
输入从传送基准面(基准高度。此处为Z轴的“0”位置。)所看到的基板表面的高度。因此通
常输入“0.00”(初始值)。
“使用夹具时”时，要输入“+t”的值。示例如下：
●一般情况 ●使用夹具时
传送基准面＝基板上面的高度 传送基准面基板上面的高度
7) 基板厚度
输入基板厚度。该值用于决定基板定中心时支撑台上升的高度。
8) 背面高度
输入基板背面贴片元件中最高元件的高度(两面贴片时，背面元件不干扰支撑销的值)。
该值将决定生产时支撑台的待机高度。
若该值过小，则由于支撑台的移动距离短，会使生产节拍加快(在5mm与40mm差值最大时，约
差为0.25秒)。
+
t
若不输入 t，在元件贴片时，会进
一步挤到贴片面以内(多进入深度
t)，容易损坏元件。
夹具(载板)
<从装置左 侧看 到的传
基板
背面高度最高的元件
背面高度
操作手册Ⅱ
2-16
9)夹紧偏移补偿（a longer sized PWB in X axis）
夹紧偏移补偿，是指对第2次传送基板时传感器（HMS）检测基板的位置（Y坐标）进行设置。
默认值设定为基板尺寸Y的一半值。
※设置夹紧偏移补偿时的注意事项
默认值若属下列情况时，需要改变设置
从基板的前端部分在规定尺寸以上的位置（L规格为410mm、L-Wide/E规格为510mm）
①有基板的「缺口」、「沟槽」。
②有高度3mm以上的元件、或有引脚的元件。
③镜面部分有凹凸（使用夹具基板时等）
要变更设置时，请回避上述条件、及传送轨道附近的位置。
（推荐设置在没有贴装元件的位置上）
设定完后，请选择[机器操作]－[搬送]－[基板装载]，确认可正常执行第2次夹紧（HMS夹紧）。
槽
缺口
410mm
默认值位置
（ 传 感 器 检 出
线）
操作手册Ⅱ
2-17
2-3-3-2-3多电路板
在一个基板上，配置多个相同电路(也叫基板)的基板为多电路板。
此时，在贴片数据上只制作一个电路(此电路叫“基准电路”)的数据，在基板数据中输入电
路配置(电路之间的间距、电路数等)信息。
多电路板中，有矩阵电路基板与非矩阵电路基板两种。
通过制作“基准电路”的贴片数据，输入“电路数”与“电路之间的间距”信息，即可完成
对整个基板的贴片数据。

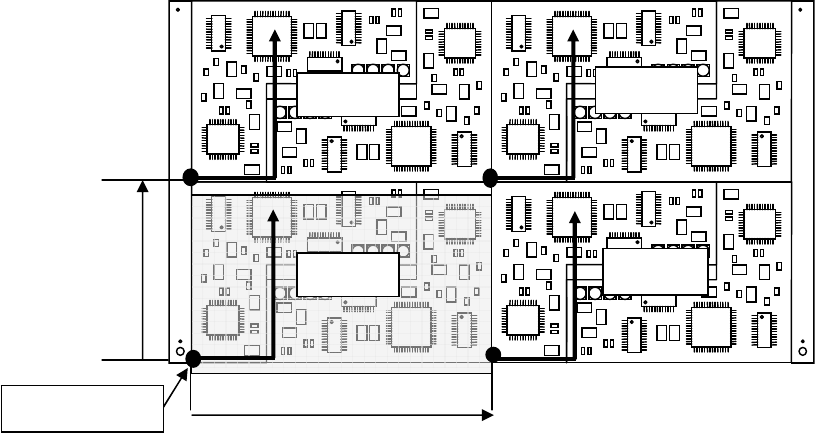

间距 Y
第 2 电路
第 3 电路
第 4 电路
基准电路的原点
基准电路
间距 X
