操作手册Ⅱ
2-158
(1)被检元件
显示被检元件的内容。
(2)吸取位置
显示吸取元件的吸取位置的内容。更改为前代替元件和后代替元件的吸取位置。当没有吸取
数据时，不显示各项目，也不能进行吸取位置的变更、顶推供料器和示教。
● 送料
顶推一下供料器，供给元件(32mm纸粘着带除外)。
● 把示教结果反映在吸取数据
选择是否将使用HOD进行示教的结果反映到吸取数据。不选择时，坐标仅适用于此次吸取时。
● 变更吸取坐标的方法
当用于检测的元件的吸取位置与实际有差异时，可以使用HOD示教贴片坐标。
此外，不进行示教而用手动输入也可变更坐标。
(3)检测项目
选择需要检测的项目。默认值为选择所有可检测的项目。根据元件种类，可检测的项目有所
不同。
设置结束后，单击“检测”，进行单独检测。
因元件的包装方式而有所不同，当元件尺寸在1mm以下时，显示选择将检测后的元件返还或
是废弃的确认。
操作手册Ⅱ
2-159
3) 连续检测
检测所有指定的元件。
① 设置连续检测条件

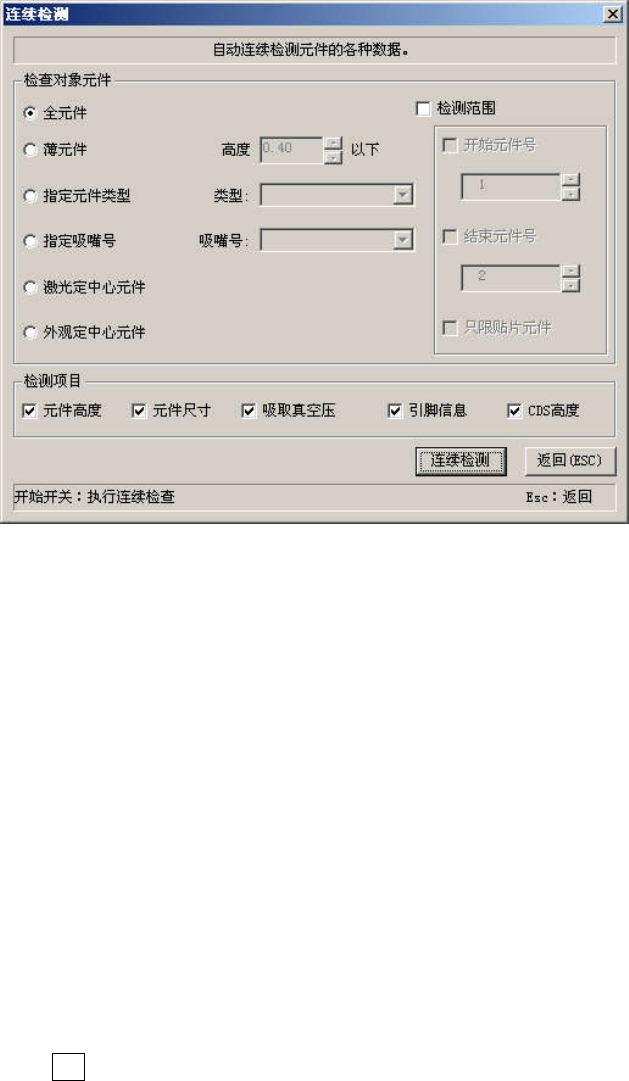

从菜单栏中选择“机器操作”/“检测”/“连续检测”，显示如下画面。
(1)检查对象元件
仅在检测与元件数据中某一条件相一致的元件时设置。
(2)检测范围
把被检元件的条件，设置为特定编号的元件检测。
●开始元件号：当指定开始检测的元件数据编号时检查。
●结束元件号：当指定结束检测的元件数据编号时检查。
●只贴片元件：当限定为贴片数据中指定的元件数据时检查。
(3)检测项目
选择需要检测的项目。默认值为选择所有可检测的项目。根据元件种类，可检测的项目有所
不同。
(4)连续检测按钮(<START>按钮)
开始连续检测。
(5)返回按钮(ESC键)
返回原来的画面。
操作手册Ⅱ
2-160

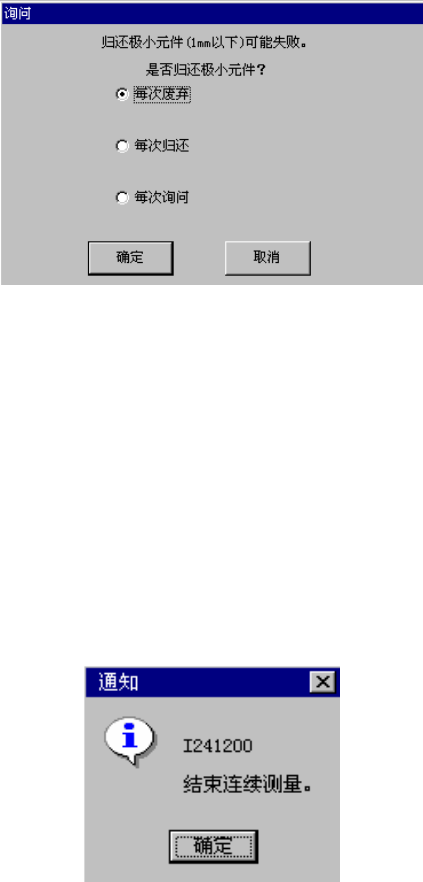

(6)询问
开始连续检测后，显示在检测后如何处理尺寸在1mm以下的元件的选择画面。
●每次废弃
元件进行每次指定的废弃。
●每次归还
元件返还原来的位置。
●每次询问
每1次检测结束后询问是否放回1mm以下的元件。
② 连续检测结束
检测完所有在条件中指定的元件后，显示如下信息。
