④ JUKI的元件供应角度定义

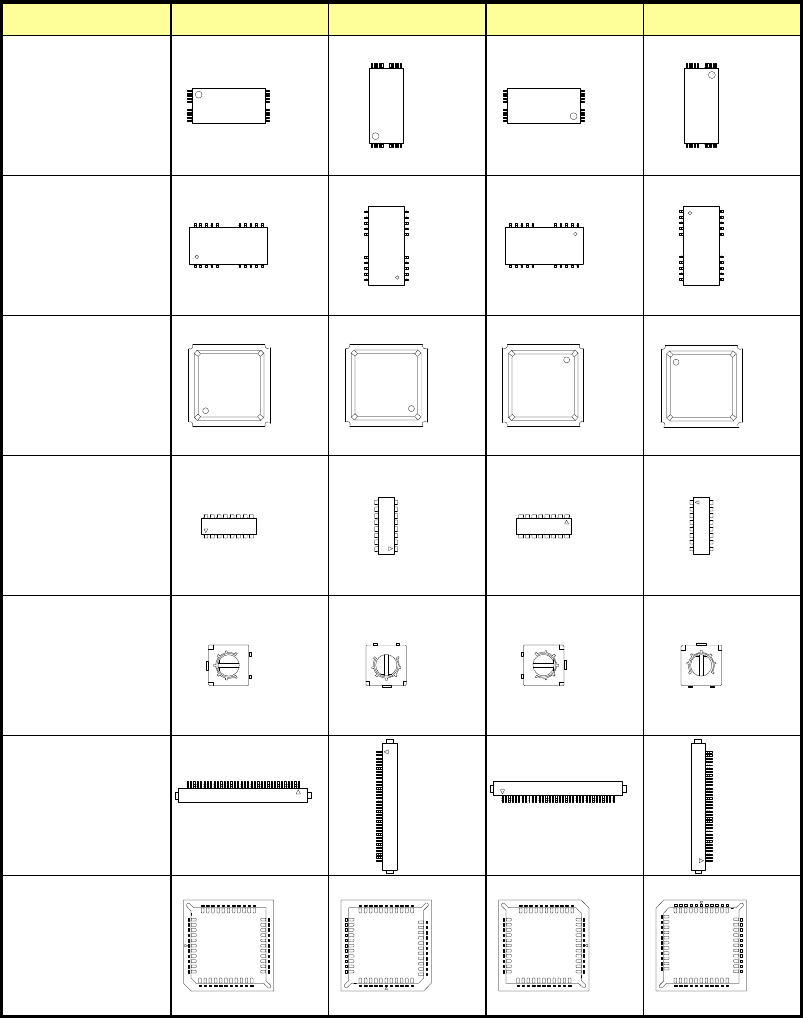

表 2-3-5-2-2 用图解方式说明了元件供应角度 0°的定义及各个角度。
对于没有极性的元件，无需区别 0°与 180°、90°与 270°。
表 2-3-5-2-2JUKI 的元件供应角度的定义
元件种类 0° 90° 180° 270°
方型芯片
圆筒型芯片
铝 电解 电容
器
GaAsFET
SOT
SOP
HSOP
SOJ
QFP
QFN
QFJ(PLCC)
BQFP(PQFP)
操作手册Ⅱ
2-45
元件种类 0° 90° 180° 270°
TSOP-1
TSOP-2
BGA
FBGA
网络电阻
微调电容
单向引脚连接器
双向引脚连接器
Z 形脚连接器
J 引脚插座
鸥翼式插座
带减震器的插座
操作手册Ⅱ
2-46
2-3-5-2-3定中心
设置“吸嘴号”与“元件吸取真空压力”。
① 吸嘴号
请从下拉式列表中选择能够稳定吸取元件的吸嘴编号。
(请参见第1-4-1-3章)
也可直接输入吸嘴编号。
② 真空值
设置压力数据，通过真空压力来判定元件吸取是否成功。
选择吸嘴编号后将被自动设置。
真空压力由于元件吸取面的形状等原因而与自动设定值不符时，可对该值进行变更。用手动
进行设置时，请输入用吸嘴编号指定的吸嘴吸取元件时的真空压力。
因制造商不同，元件的表面加工会有不同，请用机器操作进行元件测定。
