操作手册Ⅱ
2-4
2-3制作生产程序
生产基板时，需要制作生产程序数据。
启动程序编辑，进行生产程序的制作和编辑。
2-3-1启动生产程序编辑

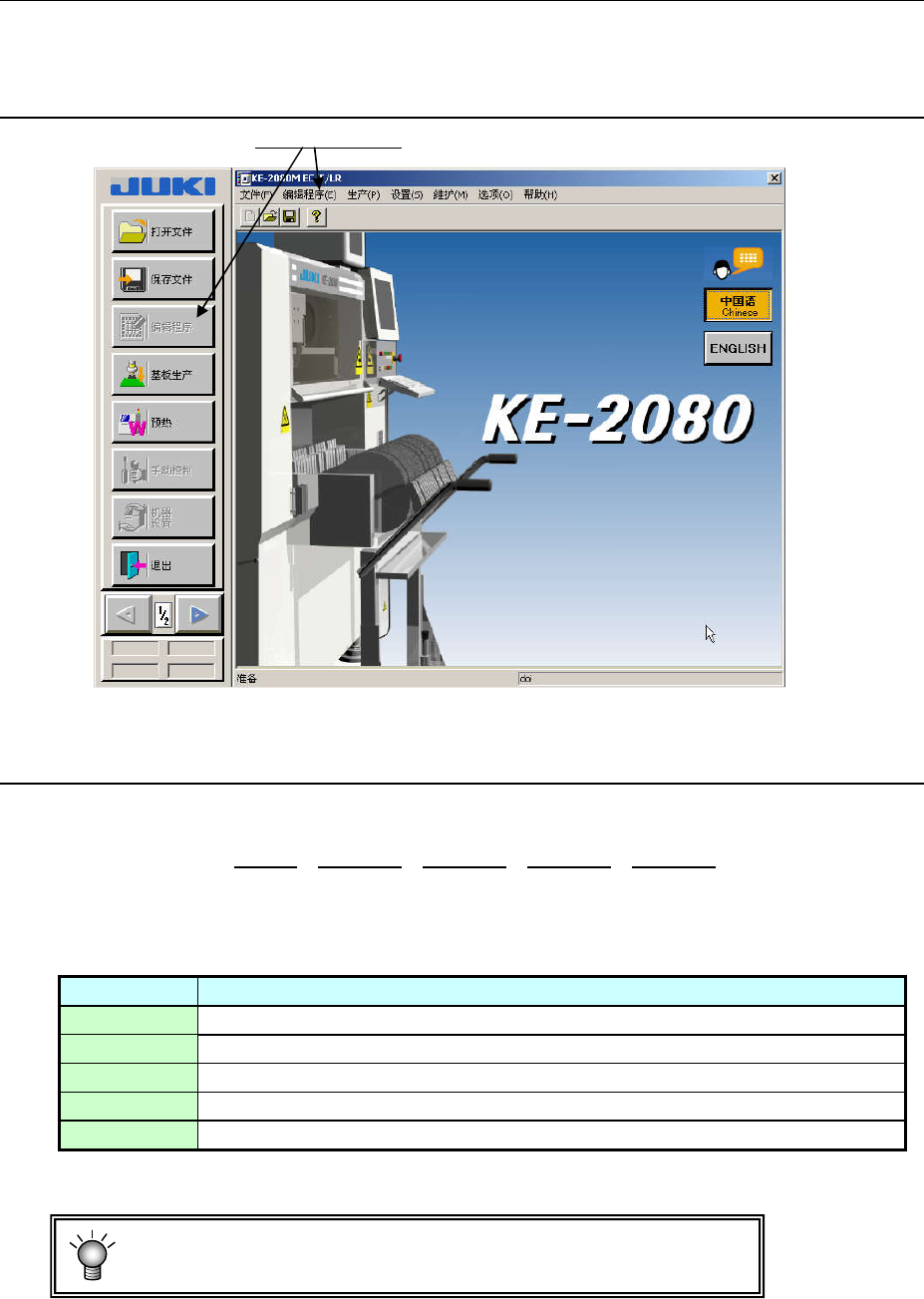

从下面的桌面画面启动编辑程序。
2-3-2生产程序的制作步骤
生产程序由表2-3-2-1中的5个项目构成。
生产程序按照基板数据→贴片数据→元件数据→吸取数据→图像数据的顺序来制作。
另外，可用键盘输入的文字仅为半角英文和数字。
输入半角英文数字以外的文字时，有时会出现错误。
表 2-3-2-1生产程序的构成
数据种类 内容
基板数据 处理包括基板的外形尺寸和 BOC 标记的坐标位置等有关基板整体的数据。
贴片数据 处理包括贴片点的坐标和贴片元件名称等。
元件数据 处理包括元件的尺寸、包装方式等定中心时所需的数据
吸取数据 处理包括带状供料器及管状供料器等元件供应位置的数据。
图像数据
※
处理包括 QFP、BGA 等图像识别所需的数据。
※仅进行图像定心的元件需要制作“图像数据”。
上一项目未完成时不能打开下一项目。
例)未完成“基板数据”时，不能打开“贴片数据”。
操作手册Ⅱ
2-5
2-3-3基板数据
基板数据由“基本设置”、“尺寸设置”、“电路设置”3个项目构成。
●基本设置：输入基板的基本构成。
●尺寸设置：输入基板的详细尺寸。按照“基本设置”中的指定，改变显示项目。
●电路配置：指定电路的位置与角度的项目。仅限于“基本设置”中已设置“非矩阵多面电
路板”时，方可选择。
2-3-3-1基本设置
基本设置中有7个项目。
根据生产基板的情况，输入或选择相应项目。
切换基本设置/尺寸设置/电路配置。(选择显示功能的“标签”)
切换基板数据/贴片数据/元件数据/吸取数据/图象数据。

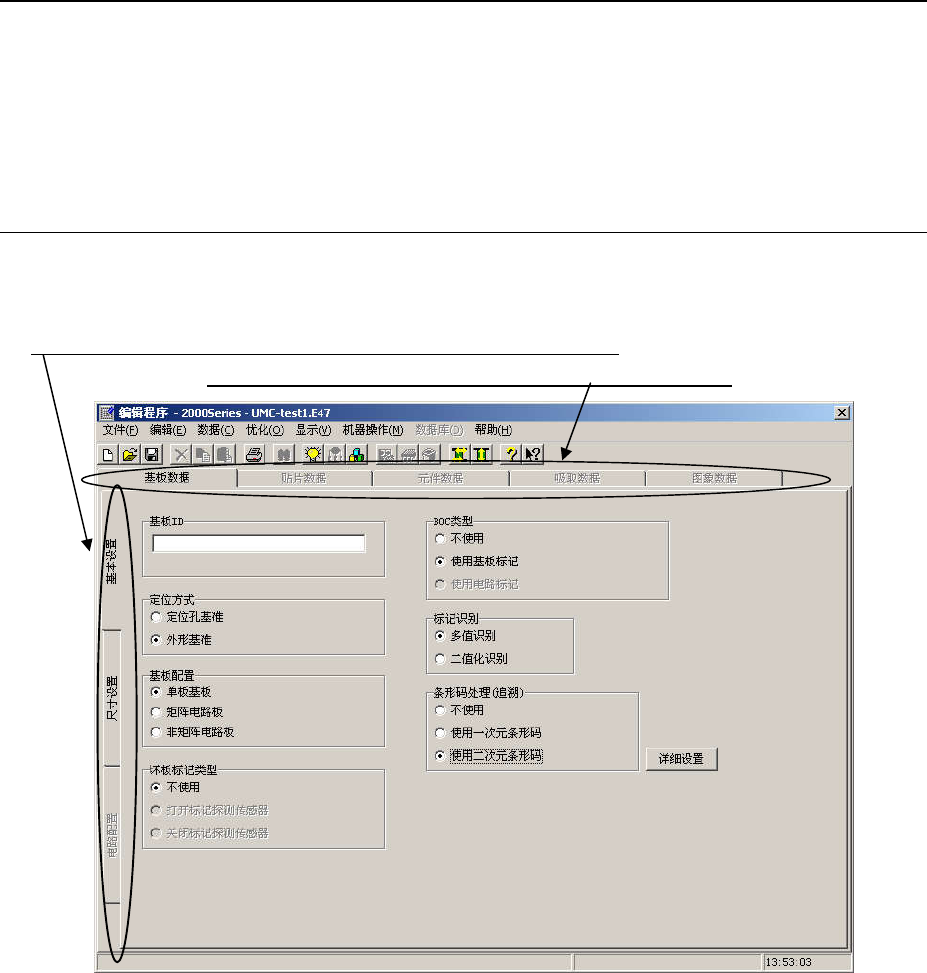

【刚启动后的画面】
操作手册Ⅱ
2-6
① 基板 ID
可以添加补充说明基板名的“注释”。
基板ID，最多设置32个字符的字母、数字及符号。在制作生产程序、生产中显示，设置应简
单明了。
另外，也可以省略输入。
② 定位方式
◆定位孔基准： 当基板上有定位销插入孔时，把基准销插入孔中进行基板定位(定中心)。
◆外形基准： 按基板的外围进行机械性固定，决定基板位置。
不使用基板定位孔。
③ 基板配置

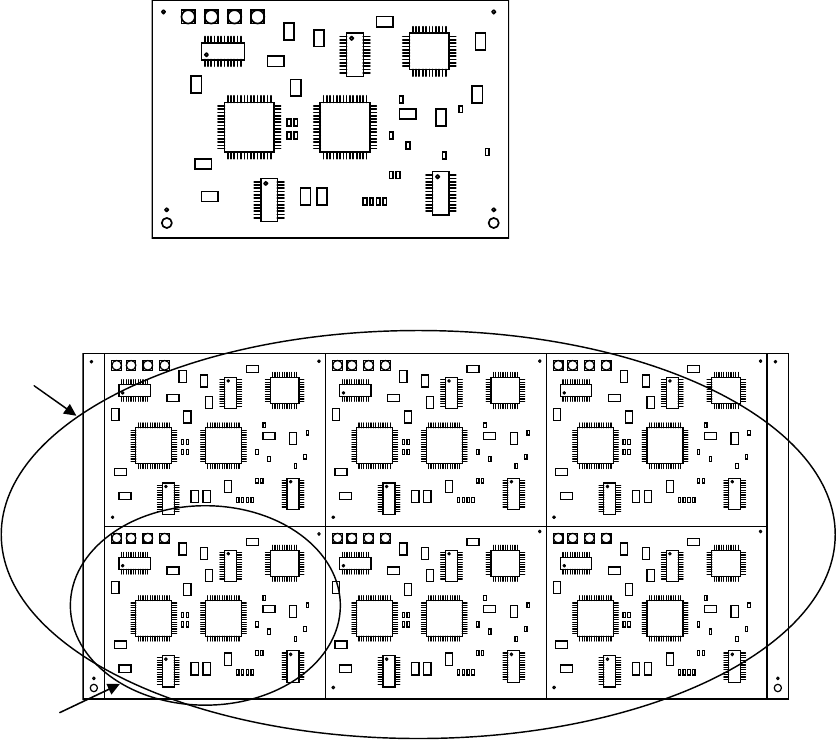

◆单板基板： 如图所示，是指在一块基板上仅存在一个电路的基板。
矩阵电路板：如图所示，是指在一块基板上，存在多个电路，所有电路的角度相同，
各电路的X方向及Y方向间距完全相同的基板。
基板
电路
