操作手册 II 3-27 2) 忽略 当选择忽略时，显示下图。 显示此 信息时 ，若按下 <ST ART> 开关， 则忽略在重 试列表 中显 示的元件(该 层)， 从下一 层起、继 续生产。 按“取消”按钮，则返回重试列表画面。…
操作手册 II
3-26
3-4-5-2生产中的重试列表显示
生产中的重试列表显示生产中发生的错误状态，显示如图3-27。
图 3-27重试列表(未贴片信息)的显示
从生产中的重试列表显示的情况中，可以判断生产能否继续进行。画面上的八个按钮，可以用来
控制此后的生产状态。
按下<START>开关，贴片头立即移动，开始生产。
为避免人身伤害，在运行过程中切勿将手放入装置内部，也不要将脸和头靠近装
置。
在按下<START>开关前，请务必确认装置内部无人作业。
在按下<START>开关前，请确认装置附近没有会受到人身伤害的人。
在按下<START>开关前，请确认装置内部没有安装、安放会妨碍装置运行的物体
(调整工具等)。
1) 重试
选择重试时，显示下图。
显示该信息时，若按下<START>开关，则从发生错误的元件贴片开始重新贴片，继续生产。此时，
对元件用尽的供应装置，将自动进行补充。
按“取消”按钮，则返回重试列表画面。
操作手册 II
3-27
2) 忽略
当选择忽略时，显示下图。
显示此信息时，若按下<START>开关，则忽略在重试列表中显示的元件(该层)，从下一层起、继
续生产。
按“取消”按钮，则返回重试列表画面。
3) 中断
当选择中断时，显示下图。
中断生产，降下支撑台，进入可取出基板的状态。此时，可把安装在贴片头上的吸嘴拆卸下来并
结束运行。按下操作面板上的＜STOP＞开关,也可进行同样的操作。
单击“中断”后，即进入吸嘴交换动作。为了避免人身伤害，在运行过程
中切勿将手放入装置内部，也不要将脸和头靠近装置。
4) 吸取跟踪
对列表中显示的错误发生处进行吸取位置校正处理。
详细情况请参见“3-4-5-3吸取位置校正”。
5) 元件数
打开设置元件数窗口，可以进行元件数的管理。详细情况请参见“3-4-1设置元件数”。
6) 激光波形显示
可显示激光波形。
详细情况，请参见《操作手册 I》的“3-4激光脏污”。
7) 切换显示
进行未贴片列表和供应装置信息的切换。
8) 修改数据
可变更元件数据。
详细情况，请参见“3-4-3修改数据”。
操作手册 II
3-28
3-4-5-3吸取位置校正
在显示重试列表时如果选择吸取跟踪按钮，则显示图3-31。
按下操作面板的开始按钮，则开始吸取跟踪。
关于吸取位置跟踪的详细情况，请参见“2-5-4-4-4坐标系：吸取位置”。
可对重试列表中显示的所有的“供应装置”或“元件”的吸取数据，进行吸取跟踪，校正其吸取
位置。
进行了吸取位置校正的元件将自动补充。

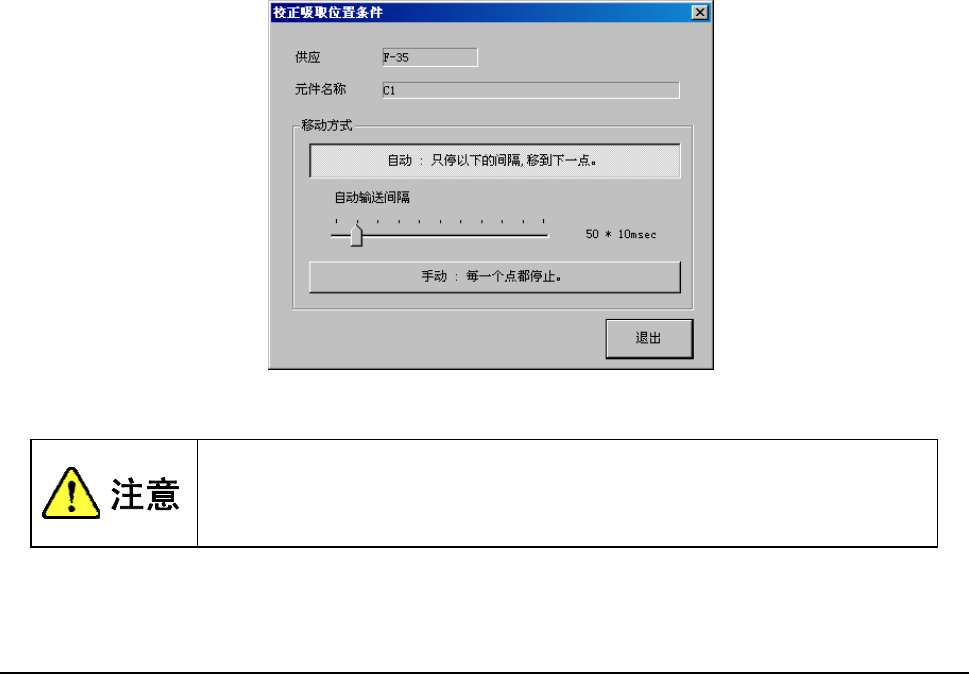

图 3-31吸取位置校正条件设定对话框
若尚未进行过送料器台架识别(在返回原点后，升起或降下台架后)，在吸取位
置移动前，会自动进行送料器台架识别。在进行进料器识别时，由于贴片头会
横越供应装置的上方，因此请勿将手、脸靠近或伸入装置中。
3-4-6检查
能够进行验证(单独/连续)检查、SOT(单独/连续)检查和激光高度检查。
将实际元件安装到贴片头上后，对各硬件进行各种检查。
详细情况请参见所附的使用说明书CD。
