操作手册Ⅱ
2-115

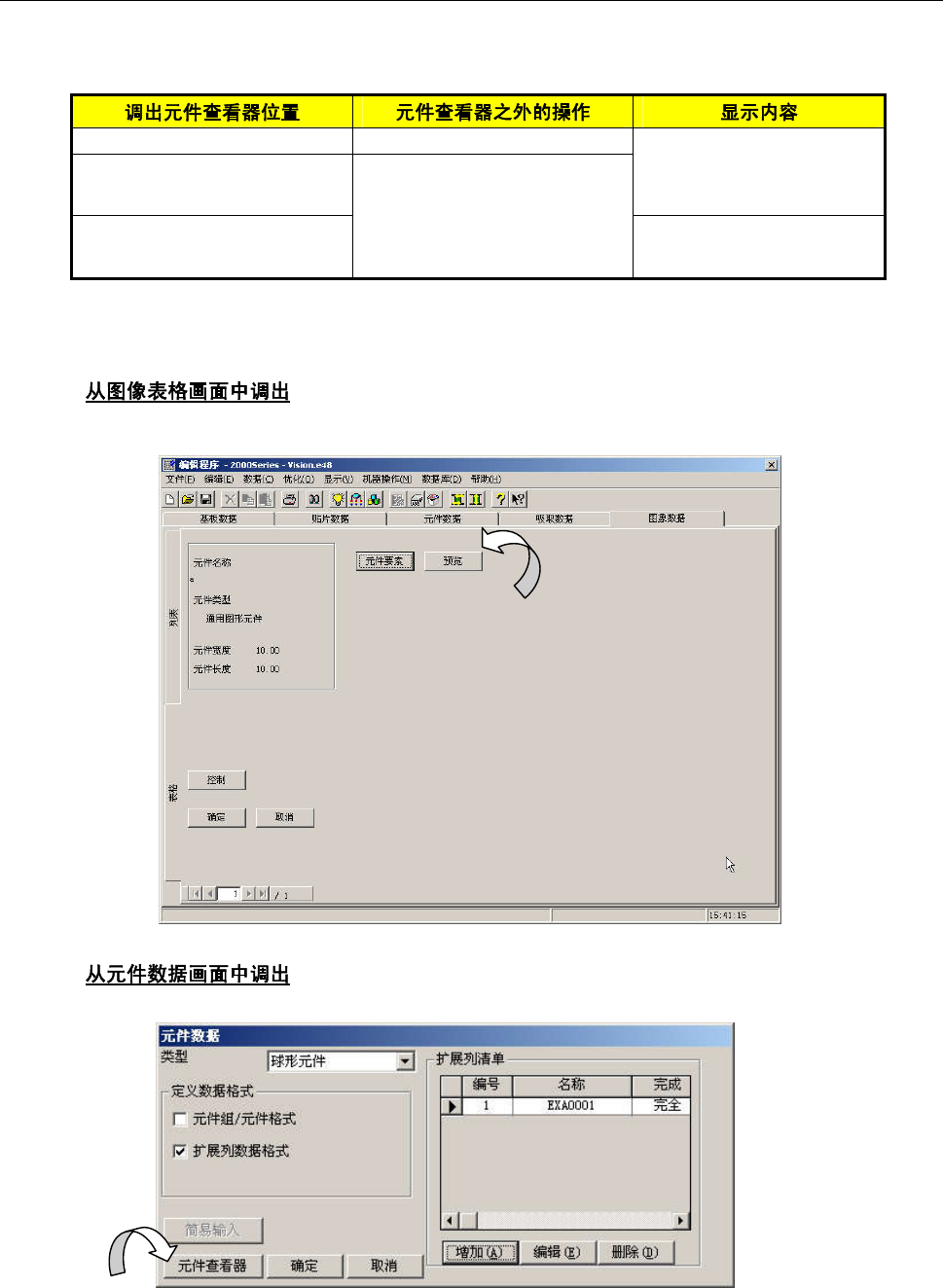

2-3-8-6-5扩展列格式的元件查看器显示
扩展列格式的元件查看器画面，可以从以下3个画面调出显示。操作方法和显示内容因调出的画
面而异。
图像表格画面 必须打开元件查看器
元件数据画面
显示全部扩展列数据组
扩展列画面
不关闭元件查看器也可以追
加、编辑数据。追加、编辑后，
按“元件查看器”按钮更新数
据，画面重新显示。
仅显示 目前的扩 展列数据
组
(1)调出方法
单击图像表格中的“预览”按钮。
单击元件要素数据画面的“元件查看器”按钮。
操作手册Ⅱ
2-116
单击扩展列画面的“元件查看器”按钮。
显示扩展列数据的配置图形。用旋转控制器移动元件编号，单击画面上的要素，所选择的要素
以黄色显示。（未选择的要素以兰色显示。）
在元件数据中输入的元件外形
元件中心用十字
线表示
被选择的元件坐标
工具栏
扩展列数据组列表（仅显示）
被选择的元件编号和总数
（1.0000，0.7000）
操作手册Ⅱ
2-117
2-3-9数据完成状态
检查数据的完成状态。若未完成则不能进行优化。
从菜单栏中单击“数据”/“数据完成状态”后，会显示如下画面。
图 2-3-37数据完成状态
如果记录数目和完成数目一致，则表示数据已完成，在完成的“()”中显示“*”。另外,“吸
取数据”及记录数目为0的项目，即使不显示“*”，也被看作完成。
当有未完成的项目时，请完成该项目。
