操作手册Ⅱ
2-166
2-5-4-4-3坐标类：贴片位置
通过摄像机跟踪
贴片位置。确认监视器中显示的贴片位置，当输入坐标不准确时，可通过示教进行修正。
1) 设置条件
从菜单栏中选择“机器操作”/“确认”/“坐标类”/“贴片位置”后，显示如下画面。
① 跟踪方法（传送方法）
(1) 自动跟踪
以一定的间隔，依次用摄像机捕获贴片位置。在以下的“自动传送间隔”设置的时间停
止，经过该设置的时间后移动到下一点。
●自动传送间隔：调整停止间隔。可设置的范围为0.01秒～5秒。
(2) 手动跟踪
按下HOD的“NEXT”键或<开始>开关，向下一点移动。
② 跟踪范围
输入是否将贴片数据的第几点到第几点作为跟踪范围进行跟踪。默认值为跟踪所有贴片点。
设置所有跟踪条件，准备完成后，按下<开始>开关或“执行”。
按下“关闭”，返回原来的画面。
操作手册Ⅱ
2-167
2) 跟踪贴片位置
执行后，在跟踪各贴片坐标中，会显示如下的对话框。
① 状态
(1) 跟踪模式
显示设置的传送方法是“手动”还是“自动”。
(2)跟踪范围
选择所有贴片数据时，显示“最初”、“最后”。变更跟踪范围时，则显示其编号。
(3)跟踪状态
“移动”表示轴正在移动中。“暂停”表示自动传送暂停。“停止”表示手动传送或有
意识的停止。“轴待避中”表示轴正在移动到安全位置。“标记识别中”表示正在识别
IC标记。
(4)剩余时间
显示自动传送中的暂停剩余时间。
② 当前的贴片位置
显示当前的贴片信息。
“站台”在本装置中不显示。
③ 贴片坐标
是跟踪中的贴片坐标。坐标值可用手动输入或通过示教来变更。
④ 设置/取消
通过手动输入或示教变更后坐标值生效。按下“设定”可保存到贴片数据里。不想保存变更
值时，请按下“取消”。
⑤ 全体跟踪位置
随着跟踪位置的进展逐一进行。停止时，可前后自由移动滑块。
操作手册Ⅱ
2-168
3) 跟踪时的坐标示教
当跟踪的坐标与实际不一致时，可用HOD进行贴片坐标的示教。
<步骤>
① 将光标移动到 X 或 Y 坐标。
② 按 HOD 装置键，进行坐标示教，然后按 ENTER 键确定。

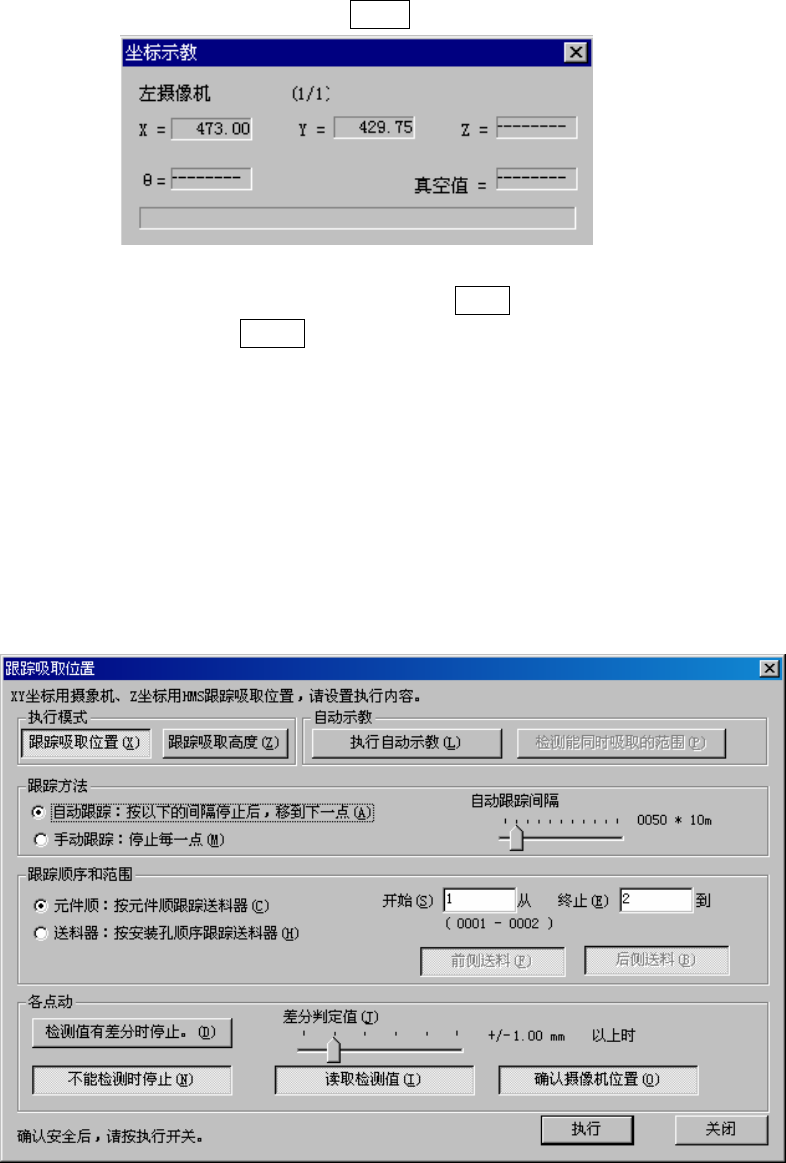

图 2-5-42正在进行示教
③ 要使确定的坐标值有效时，按下<设置>或再次按下 ENTER。
返回坐标时，按下<取消>或CANCEL。
2-5-4-4-4坐标类：吸取位置/吸取高度
通过摄像机跟踪吸取位置。确认监视器中显示的吸取位置，当输入坐标不准确时，可通过示教进
行修正。
此外，可以通过HMS(选购件)跟踪吸取高度。此时，监视器上依次显示从HMS获得的检测值。当高
度有明显差异时，请与坐标示教一样，对高度值进行示教。
1) 设置条件
从菜单栏中选择“机器操作”/“确认”/“坐标类”/“跟踪吸取位置”，显示如下画面。
