操作手册Ⅱ
2-114

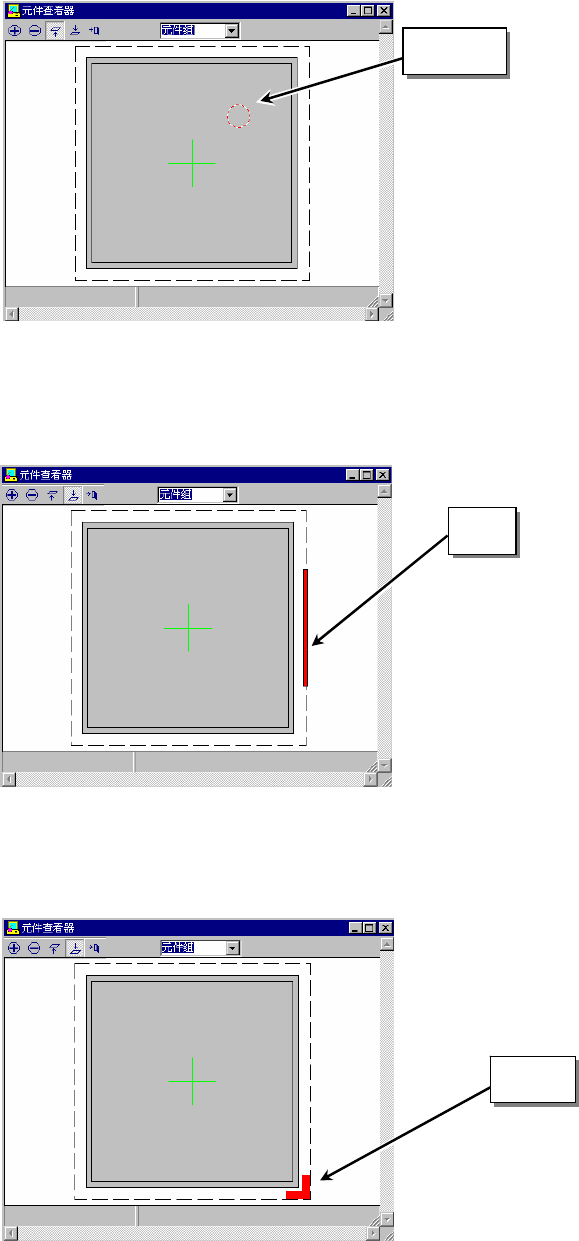

3) 标记
用虚线的圆或正方形来显示。
【标记元件画面显示例】
4) 边
用红色的线来显示。
【边元件画面显示例】
5) 角
角元件用红色来显示。
【角元件画面显示例】
标记
边
角
操作手册Ⅱ
2-115
2-3-8-6-5扩展列格式的元件查看器显示
扩展列格式的元件查看器画面，可以从以下3个画面调出显示。操作方法和显示内容因调出的画
面而异。
图像表格画面 必须打开元件查看器
元件数据画面
显示全部扩展列数据组
扩展列画面
不关闭元件查看器也可以追
加、编辑数据。追加、编辑后，
按“元件查看器”按钮更新数
据，画面重新显示。
仅显示 目前的扩 展列数据
组
(1)调出方法
单击图像表格中的“预览”按钮。
单击元件要素数据画面的“元件查看器”按钮。
操作手册Ⅱ
2-116
单击扩展列画面的“元件查看器”按钮。
显示扩展列数据的配置图形。用旋转控制器移动元件编号，单击画面上的要素，所选择的要素
以黄色显示。（未选择的要素以兰色显示。）
在元件数据中输入的元件外形
元件中心用十字
线表示
被选择的元件坐标
工具栏
扩展列数据组列表（仅显示）
被选择的元件编号和总数
（1.0000，0.7000）
