操作手册Ⅱ 4-33 4-2操作选项 4-2-1概要 对制作程序、或生产时的动作条件等进行设置。 操作选项中可设置的项目列表如下。 4-2-2详细设置项目 从主画面的菜单栏中选择[选项]/[操作选项]，显示操作选项的设置画面。 操作选项由7项构成，点击画面上方的标签可切换各项目。 4-2-2-1示教
操作手册Ⅱ
4-32
(2)跳转
在菜单栏中，单击“跳转”。

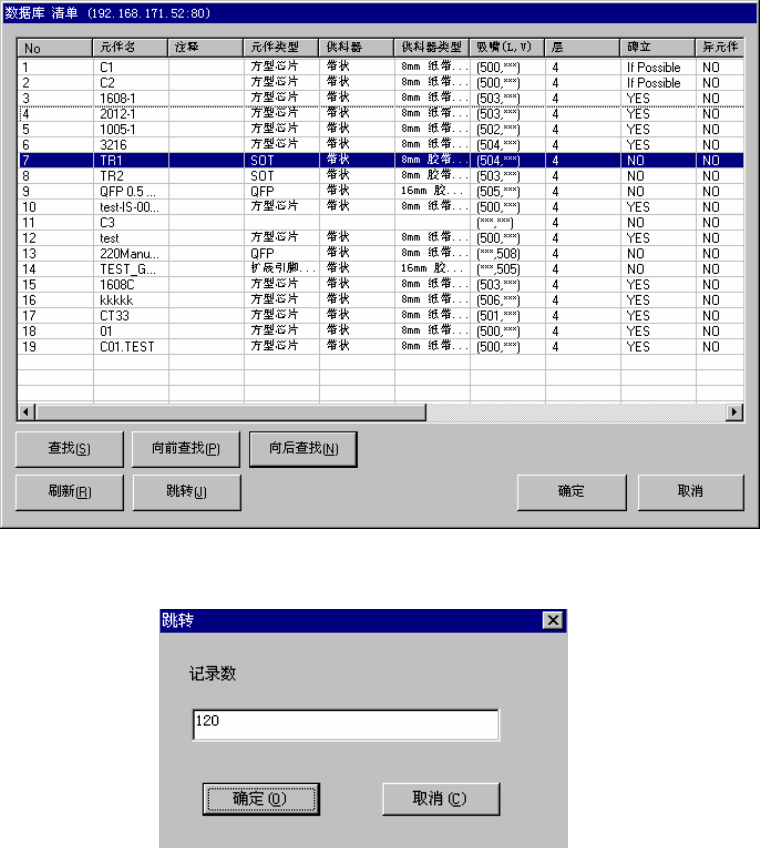

显示如下画面后，请输入跳转目标元件数据号码。
单击“确定”后跳转到目标元件。
操作手册Ⅱ
4-33
4-2操作选项
4-2-1概要
对制作程序、或生产时的动作条件等进行设置。
操作选项中可设置的项目列表如下。
4-2-2详细设置项目

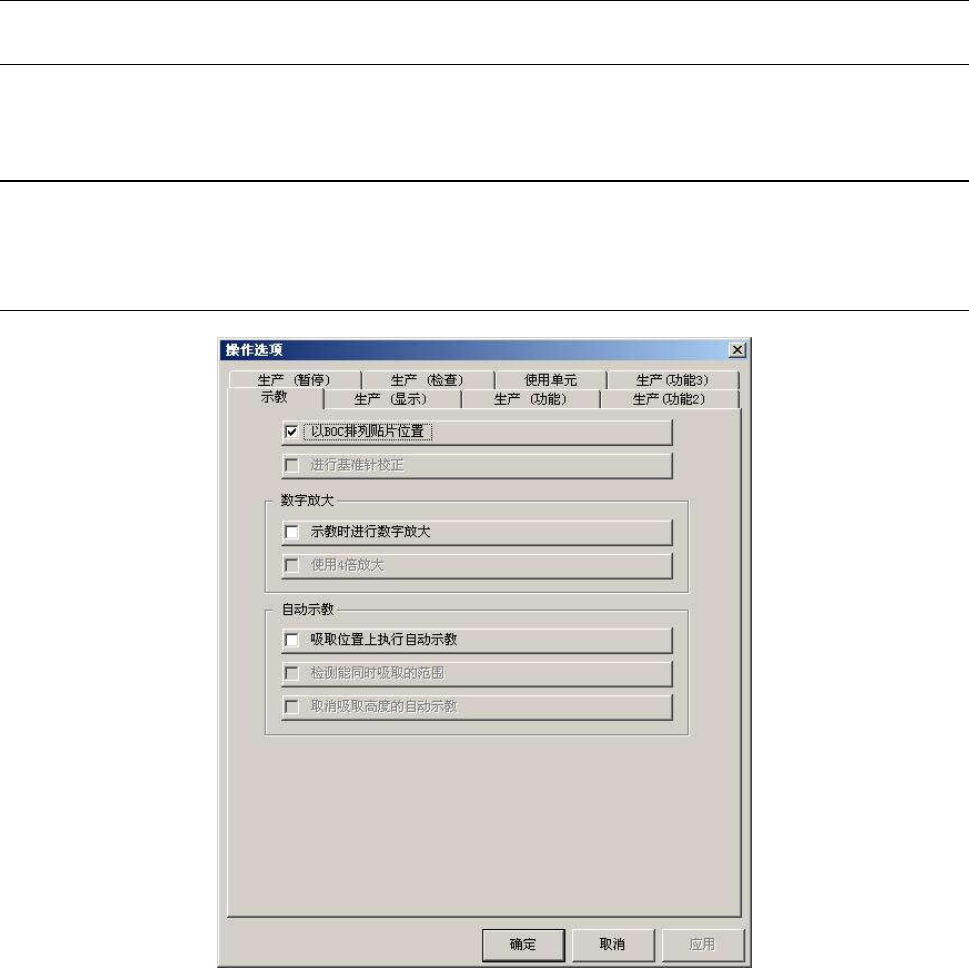

从主画面的菜单栏中选择[选项]/[操作选项]，显示操作选项的设置画面。
操作选项由7项构成，点击画面上方的标签可切换各项目。
4-2-2-1示教
操作手册Ⅱ
4-34
内容
序号 项目
状态 动作及详细内容
对编辑数据时示教贴片位置是否要执行 BOC 校准(执行 BOC 标记识别、内
部校正)进行设置。
通常为选中状态(设置为“执行”)。
１
以 BOC 排列贴片位
置
示教贴片位置时，在 BOC 校正后移动坐标，获取该值后，执行
逆向校正。因此，可对基板示教正确的贴片位置坐标。
对基板数据的定位方式为孔基准时，是否要根据基准销与从动销之间的
倾斜度校正贴片位置进行设置。
２ 进行基准针校正
若基板数据的定位方式为孔基准时，要根据基准销和从动销之
间的倾斜度校正贴片位置。
※注
对跟踪中示教时，是否要使用 HOD 的 WINDOW 键放大数字进行设置。
3
数字放大
示教 时进 行数字放
大
在示教中使用 HOD 的 WINDOW 键放大数字。
已设置「示教时进行放大数字」后，对是否要放大４倍进行设置。
4
数字放大
使用４倍放大
数字放大 4 倍显示。
对是否在吸取跟踪中执行自动示教进行设置。
5
自动示教
吸取 位置 上执行自
动示教
在吸取跟踪中自动示教。
在选中「吸取跟踪中执行自动示教」的情况下，对是否要检测能同时吸取
的范围进行设置。6
自动示教
检测 能同 时吸取范
围
检测能同时吸取的范围。
在选中「吸取位置上执行自动示教」的情况下，对执行/取消自动示教吸
取高度 Z 坐标进行设置。
7
自动示教
取消 吸取 高度的自
动示教
取消自动示教吸取高度。
※ 注：在机器设置中，只有正确的输入基准针和附属针的坐标，才能正确地进行校正。
