操作手册Ⅱ
4-104

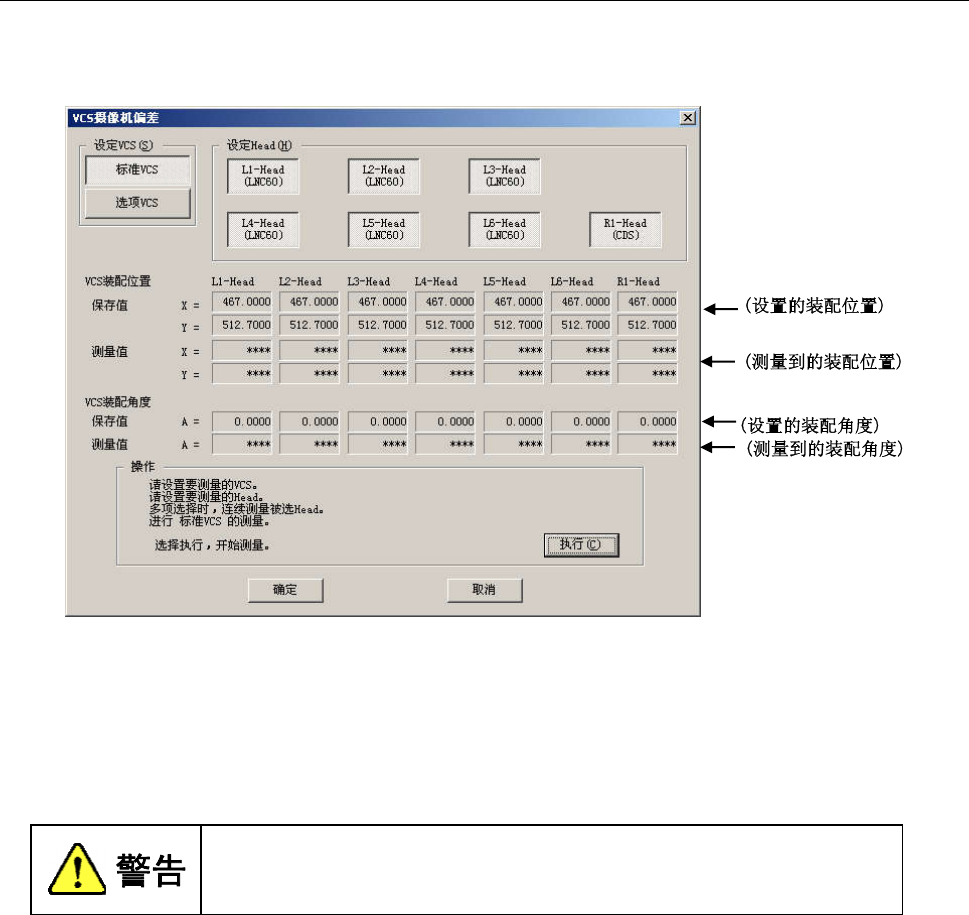

4-6-2-4VCS摄像机偏差
设置各VCS摄像机相对于设计位置的偏移值。
仅限于VCS识别元件向一定方向上发生贴片偏移时进行重新设置。
设置时，使用CAL块。
在“设置VCS”上选择VCS,再选择“执行”。
选择“执行”后，贴片头吸取治具、并移动到VCS摄像机上，贴片头在Y方向上下移动重复5
次，进行治具标记识别后取其平均值。接着，贴片头从0°开始以15°为单位，移动θ轴，
重复进行24次取其平均值。
单击“执行”后，轴会移动。单击“执行”前,请务必确认装置内部无人作
业。此外，为了避免人身伤害，在运行过程中，切勿将手放入装置内部，
也不要将脸和头靠近装置。
操作手册Ⅱ
4-105

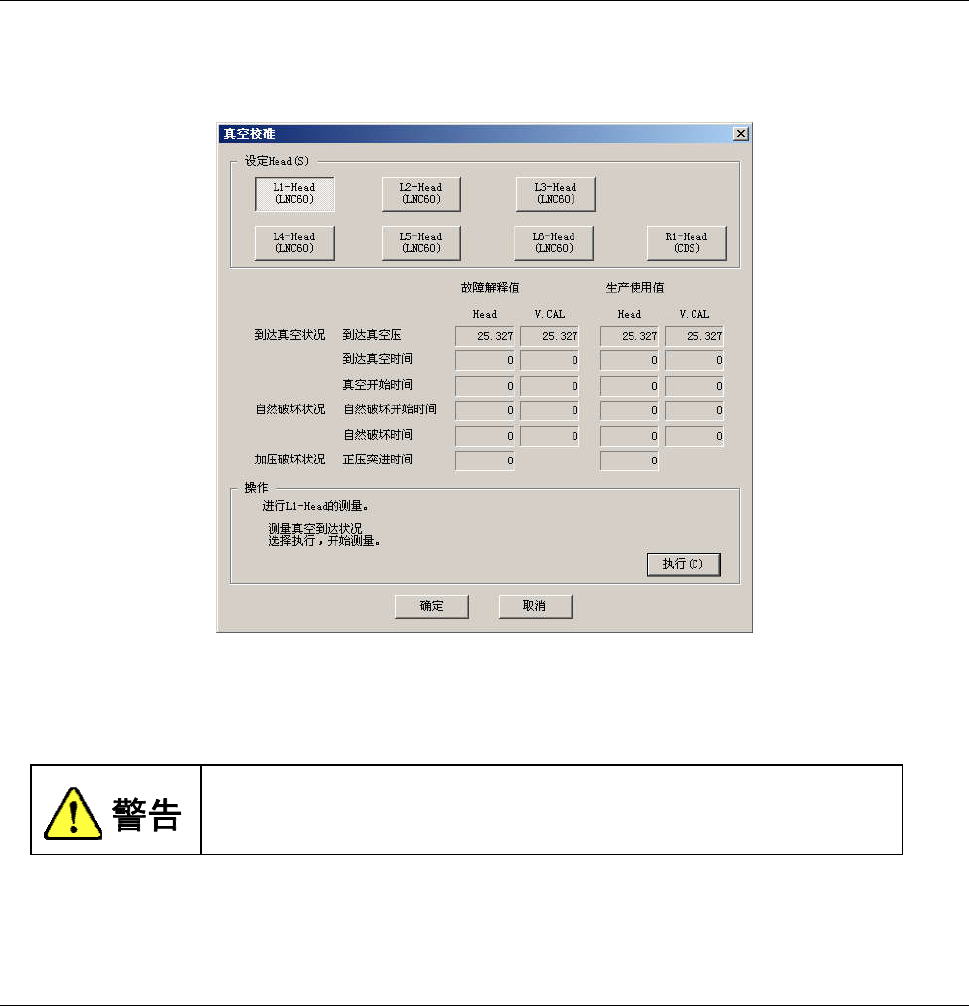

4-6-2-5真空校准
执行真空校准，可对影响贴片的真空、吹气等空气设备进行故障分析，进而获得元件吸取、贴片
时间的最佳值。
当真空值比引进机器时变化显著，进行日常检修也不能恢复时，请实施真空校准。
选择“运行”，进行自动测量。
单击“运行”后，轴会移动。单击“运行”前,请务必确认装置内部无人作
业。此外，为了避免人身伤害，在运行过程中，切勿将手放入装置内部，
也不要将脸和头靠近装置。
4-6-2-6FCS（选购件）
FlexibleCalibrationSystem(柔性校准系统)，通过自动测量校准贴装的各项偏差，可以保持引
进设备时的贴装精度。
详细情况，请参见选购件 FCS 使用说明书。
操作手册Ⅱ
4-106
4-7其它
4-7-1记录工具（LogTool）
记录工具的功能在于：以文件方式保存设备的运行状态记录和结果，便于分析设备的故障原因。
如果发生故障，可按下列方法操作，取得记录(错误发生记录)。
发生故障时，应及时启用记录工具，取得记录。如不及时取出纪录，
其他动作继续执行 2～3 分以后，故障记录可能消失。
4-7-1-1记录工具

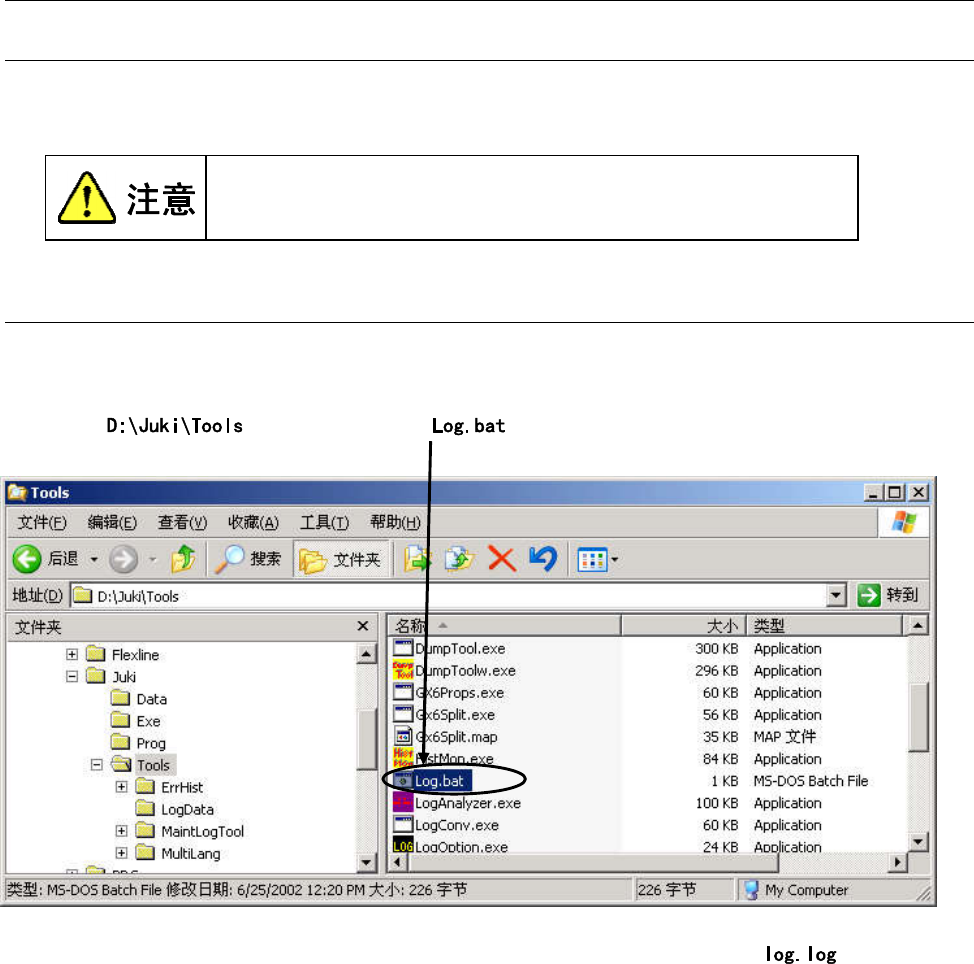

①从初始期画面上，选择「文件」→「文件管理（资源管理器）」。
②从「 」文件夹里，双击“ ”（由于电脑的设置不同，有时不显示后綴 bat）。
③在「D:\Juki\Tools\LogData」文件夹里，生成“log.log”文件。请将“ ”送到 JUKI
公司。公司可能能对错误内容进行分析。
