操作手册 II
3-10
①
在生产条件中所设置的计划生产数量。
显示实际生产的数量。
操作选项的“生产(显示)”标签中的“累计生产基板数量”项被选中时，是指生产基板数量
中已实际生产的数量。
操作选项的“生产(显示)”标签中的“倒计生产基板数量”项被选中时，显示实际生产数量
中尚未生产的数量。
②
1张基板上的所有贴片点数。
③
显示当前正在进行的贴片顺序(输入顺序或优化顺序)。
④
显示当前的生产状态。
⑤
显示贴片头所吸取贴片的元件的电路编号。
显示贴片头所吸取贴片元件的“贴片数据”顺序。(因输入顺序与最优化顺序而异)
显示1张基板上的贴片点数。(最大值为贴片点数×电路数)
显示贴片头吸取的送料器编号。
使用 MTC 元件时，由于 MTC 自身在进行元件用尽时的层检索，有时显示的层会不一样。
显示贴片头上安装的吸嘴编号。
显示贴片头将吸取的元件名。
⑪
显示贴片头将吸取的贴片元件的元件ID。
⑫
不间断运行生产时（选项）显示送料器台架的状态。
送料器台有效时为彩色、无效时为灰色。
送料器台架有效状态（生产状态）
送料器台架无效状态（停止状态）
操作手册 II
3-11

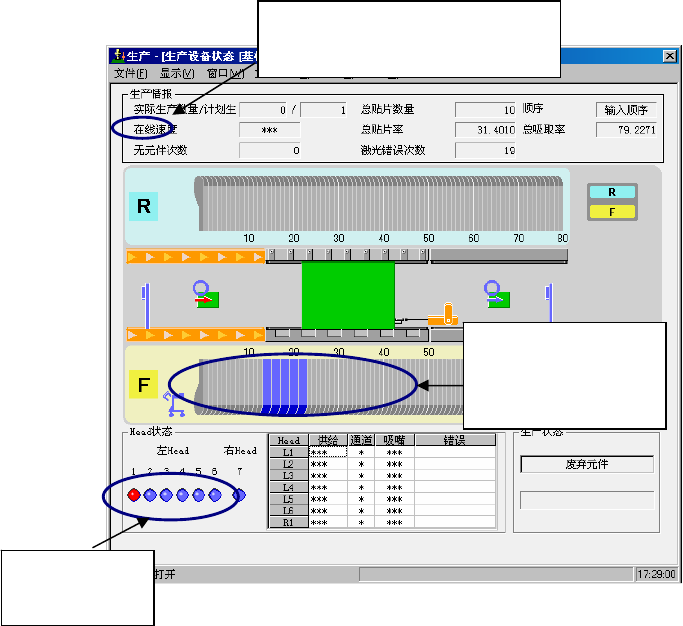

3-2-3-2生产设备状态
按下<START>开关，生产开始后，若已在“工具”/“操作选项”的“生产（显示）”标签中，选中“生
产中显示设备画面”选项，则在画面中显示生产设备状态。
有关详细情况请参见使用说明书CD。
生产的基板，平均 1 块基板的
从夹紧到解除钳夹的时间
蓝：正常状态
黄：元件用完状态
红：错误状态
蓝：正常状态
红：错误状态
操作手册 II
3-12
3-2-3-3暂停
临时停止生产时，按下操作面板的<STOP>开关。
在“连续”运行模式下按下<STOP>开关，或在运行模式为“步骤”时停止在步骤位置上时，机
器将处于暂停状态。
【暂停状态时的显示】
在此，若按下<START>开关，则暂停对话框消失，暂停状态被解除。
若按下<STOP>开关，将转换为生产中断处理。
按下<START>开关后，贴片头会立即移动，开始生产。
为避免人身伤害，在运行过程中切勿将手放入装置内部，也不要将脸和头靠近
装置。
在按下<START>开关前，请务必确认装置内部无人作业。
在按下<START>开关前，请确认装置附近没有会受到人身伤害的人。
在按下<START>开关前，请确认装置内部没有安装、安放会妨碍装置运行的物体
(调整工具等)。
