操作手册 II 3-8 3-2-3生产开始 指定生产条件，按下操作面板的<START>开关。 开始生产后，显示生产状态画面，或生产设备状态画面。 如果按下<START>开关时尚未返回原点，则应先按下<ORIGIN…
操作手册 II
3-7
3) 空打
No. 项目 内容□
１ 贴片范围
(步骤号)
需限定贴片范围时，请输入开始步骤号和结束步骤号。在总贴片点数项
中显示每 1 电路中的总贴片步骤号。仅在设定为输入顺序时适用。
２ 自动输送间隔 自动传送跟踪时，请设置在停止位置上的停止时间。
以 10msec(0.01 秒)为“1”个单位。
３ 贴片跟踪 设置空打基板后是否进行摄象机的贴片点跟踪，以及跟踪时是自动传送
还是手动传送。
·不执行：不跟踪。
·自动传送：自动跟踪贴片点。
·手动传送：在贴片点停止，由操作人员输入后移动到下一贴片点。
４ 吸取跟踪 设置空打基板前是否进行摄象机的贴片点跟踪，以及跟踪时是自动传送
还是手动传送。
·不执行：不跟踪。
·自动传送：自动跟踪贴片点。
·手动传送：在贴片点停止，由操作人员输入后移动到下一贴片点。
操作手册 II
3-8
3-2-3生产开始
指定生产条件，按下操作面板的<START>开关。
开始生产后，显示生产状态画面，或生产设备状态画面。
如果按下<START>开关时尚未返回原点，则应先按下<ORIGIN>开关返回原点，然后再按下
<START>开关。
按下<START>开关后贴片头会立即移动，开始生产。
为避免人身伤害，在运行过程中切勿将手放入装置内部，也不要将脸和头靠近装置。
在按下<START>开关前，请务必确认没有人在进行设备内部的作业。
在按下<START>开关前，请确认装置附近没有会受到人身伤害的人。
在按下<START>开关前，请确认装置内部没有安装、安放会妨碍装置运行的物体(调整
工具等)。
如果尚未进行过送料器台架识别(在返回原点后，或降下、升起台架后)，在移动吸取位
置前将自动识别送料器台架。此时，由于贴片头会横跨供给装置上方，因此请勿将手、
脸等靠近或伸入装置中。
・
使用 SCS、IntelliSCS 时的注意要点
完成元件的核对后，请按＜START＞按钮。
核对未完成时，无法开始生产。
详情请参见 SCS 使用说明书或 Intelli SCS 使用说明书。
操作手册 II
3-9
3-2-3-1生产状态
按下<START>开关生产开始后，若操作选项的“生产（显示）”标签中没有选中“生产中显示设
备画面”选项，则会显示生产状态。
画面，根据“工具”/“操作选项”的“生产(显示)”标签上的设置(是否选中“放大显示生产基
板的数量”)有不同画面的显示。(参见4-2操作选项)

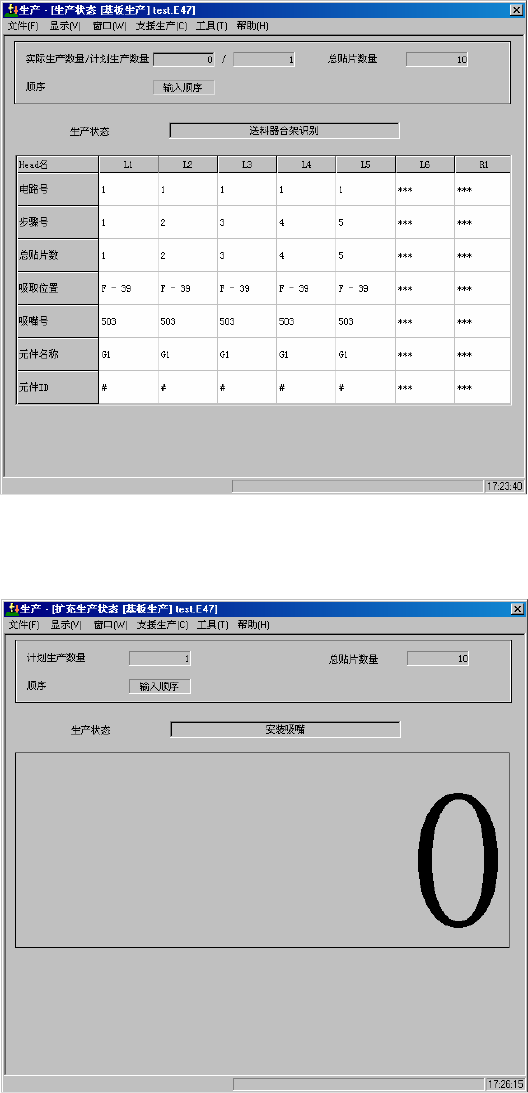

◇通常的生产状态显示画面
◇在操作选项的“生产(显示)”标签中选中“放大显示生产基板数量”项时。
