操作手册Ⅱ
2-52

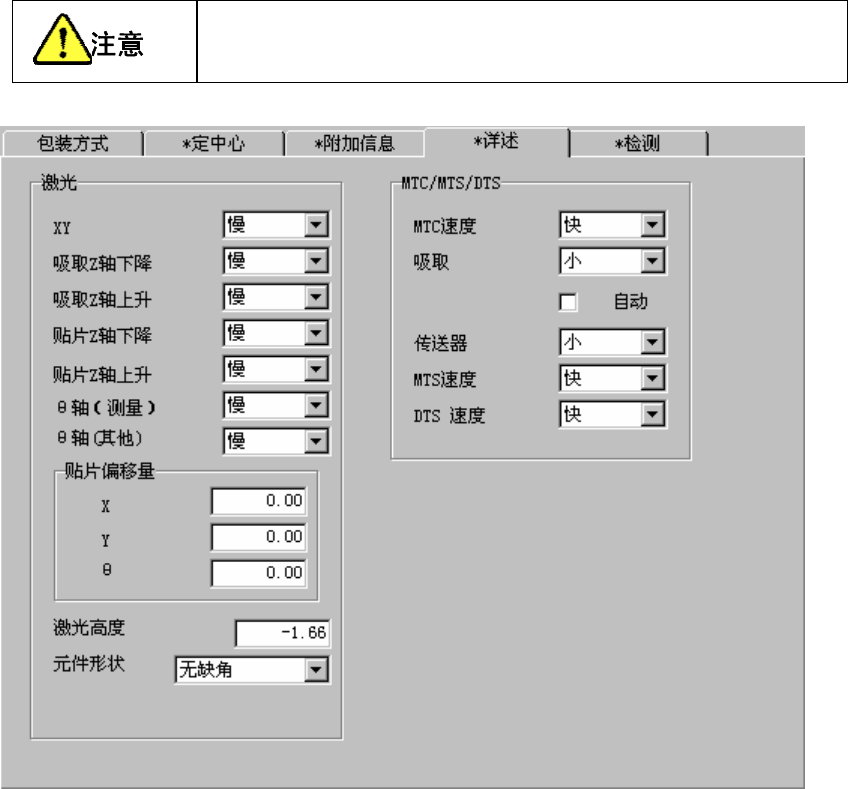

2-3-5-2-5详述
如果在变更详述项目后变更了基本部分项，详述的值有可能恢复
为默认值。
1) “XY”、“吸取 Z 下降/上升”、“贴片 Z 下降/上升”
设置XY、Z轴移动时的速度。
设为中速或低速时运行稳定，但速度变慢。
2) θ轴
设置吸嘴在吸取元件状态下的θ轴速度。
①测量（选择激光定中心时）
设置激光识别时θ轴的加速度。
②其他（选择激光定中心时）
设置激光识别以外(激光定中心后的贴片角度的旋转等)的θ轴的加速度。
操作手册Ⅱ
2-53
3) 贴片偏移
激光定中心方式，是通过激光观察到的元件外形来捕捉元件的中心。
另一方面，CAD数据等是以元件的实际图形(称为垫片)的中心为贴片坐标。由于存在这种关
系，元件的引脚部分与基板的垫片可能发生位置偏差。将该差值作为贴片偏差输入，可将元
件贴到正确的位置。
图像定中心时，在“图像数据”的“控制”中有贴片偏移项。
例1)单向引脚连接器
※贴片角度为0度
激光定中心 贴片坐标点
从上面看元件时 基板上的垫片
如果不输入贴片偏移量而进行贴片，则将出现下述情况。
基板上的垫片
在上图的状态下(贴片角度0度，贴片偏移0)，测量以贴片坐标点为起点，到实际元件贴片坐
标点位置的尺寸，输入到贴片偏移值中。
按上述做法，如输入贴片偏移值，贴片多个同名元件时，即使各贴片角度不是0度，也会自
动变更贴片位置，使元件被贴在正确的位置上。
贴片偏移-Y(X 为 0)
操作手册Ⅱ
2-54

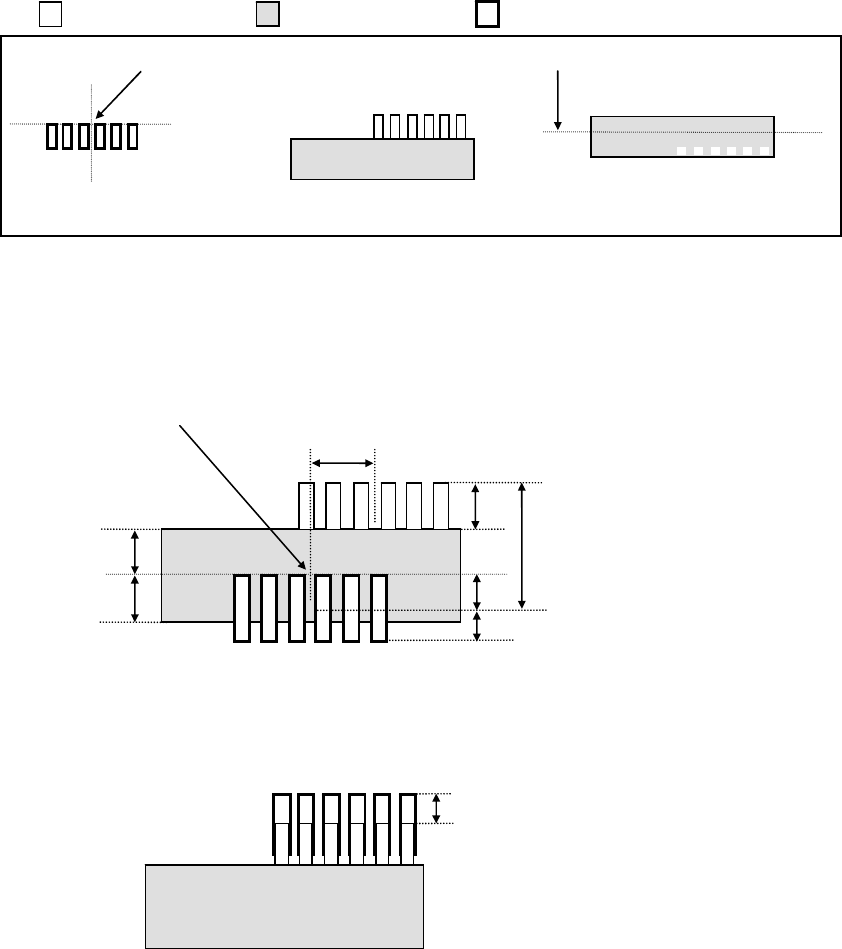

例2)以下面的元件为例，输入偏移值。数值的单位为“mm(毫米)”。
((无色)⇒引脚部、(带颜色)⇒模部、(粗线)⇒垫片)
贴片坐标点 激光高度
基板上的垫片 从上面看元件时 从横向(近前方向)看元件时
因贴片坐标点和激光定中心的中心位置不同，如就此贴片，会发生贴片偏移。因此，请将贴
片坐标点和激光定中心的中心位置的偏移部分作为偏移值，输入到“贴片偏移值”中。
无偏移值贴片时的情况如下：
激光定中心的中心位置
在此例中，应输入其偏移值，以使引脚的前端位于垫片的中央位置。
在“贴片偏移”栏中输入“X=-5.5、Y=-10”后，则按如下方法贴片。
5.5
3
10
2
2
5
5
2
