操作手册Ⅱ
2-131
2-4-2-4吸嘴分布
显示在各工位优化配置的吸嘴。
用优化条件将吸嘴配置指定为“自动配置”时，请在此确认配置结果，并将吸嘴配置和机器设置
为相同的配置。

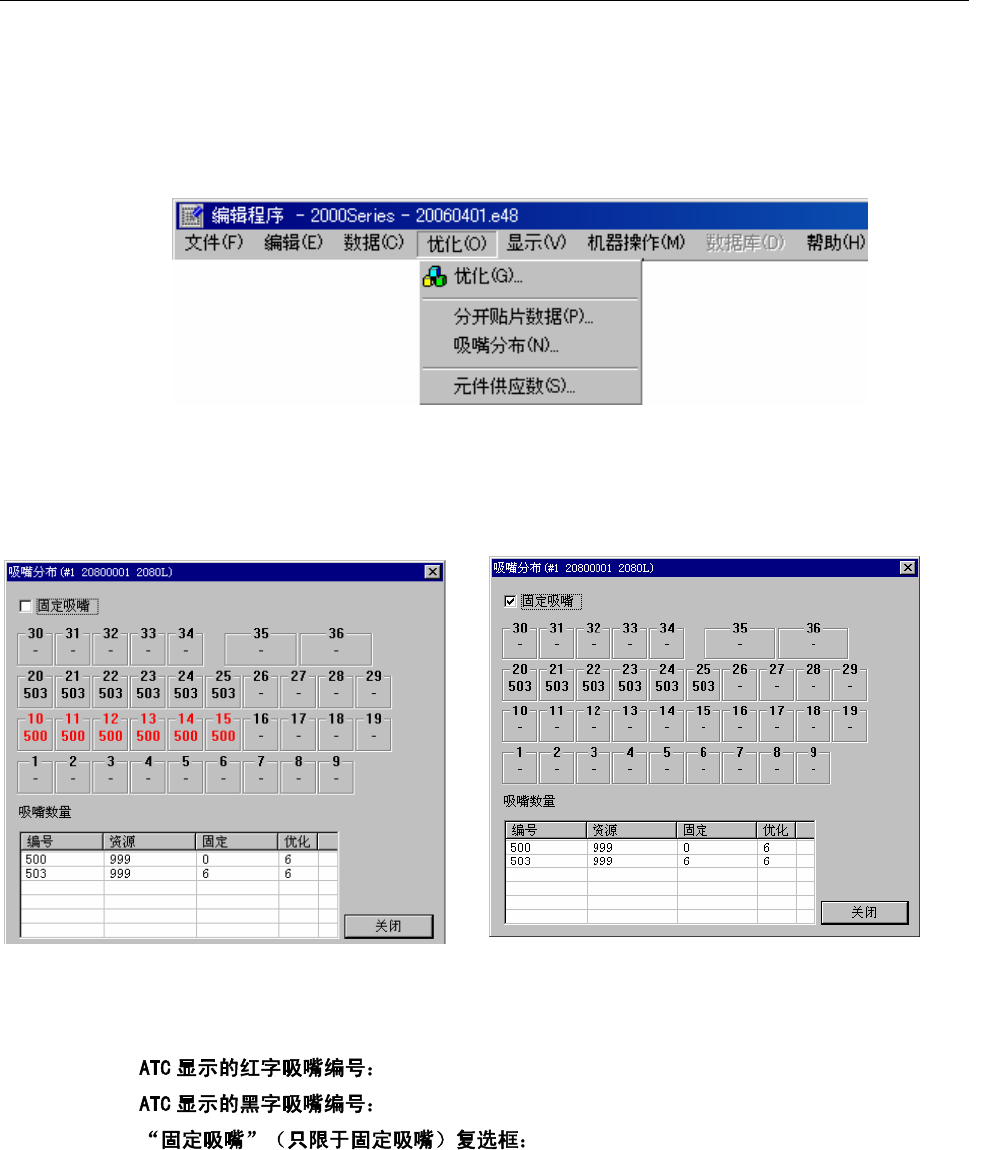

请从菜单中选择“优化”/“吸嘴分布”。
显示下图的吸嘴分布画面。
＜吸嘴分布显示例（在“固定吸嘴”项目上，选中和不选中时的示例）＞
● 表示优化输出的吸嘴。
● 表示机器设置的固定吸嘴。
● 未勾选时显示优化输出后的 ATC 吸嘴配置，
勾选时显示“机器设置”时设置的固定吸嘴配置。
●吸嘴数量 ：目前未使用“资源”。
“优化”是优化输出的吸嘴数，“固定”是在机器设置中所设置的固定吸嘴数。
操作手册Ⅱ
2-132
2-4-2-5供料器编排
能以图形显示吸取数据的供料器配置的内容。

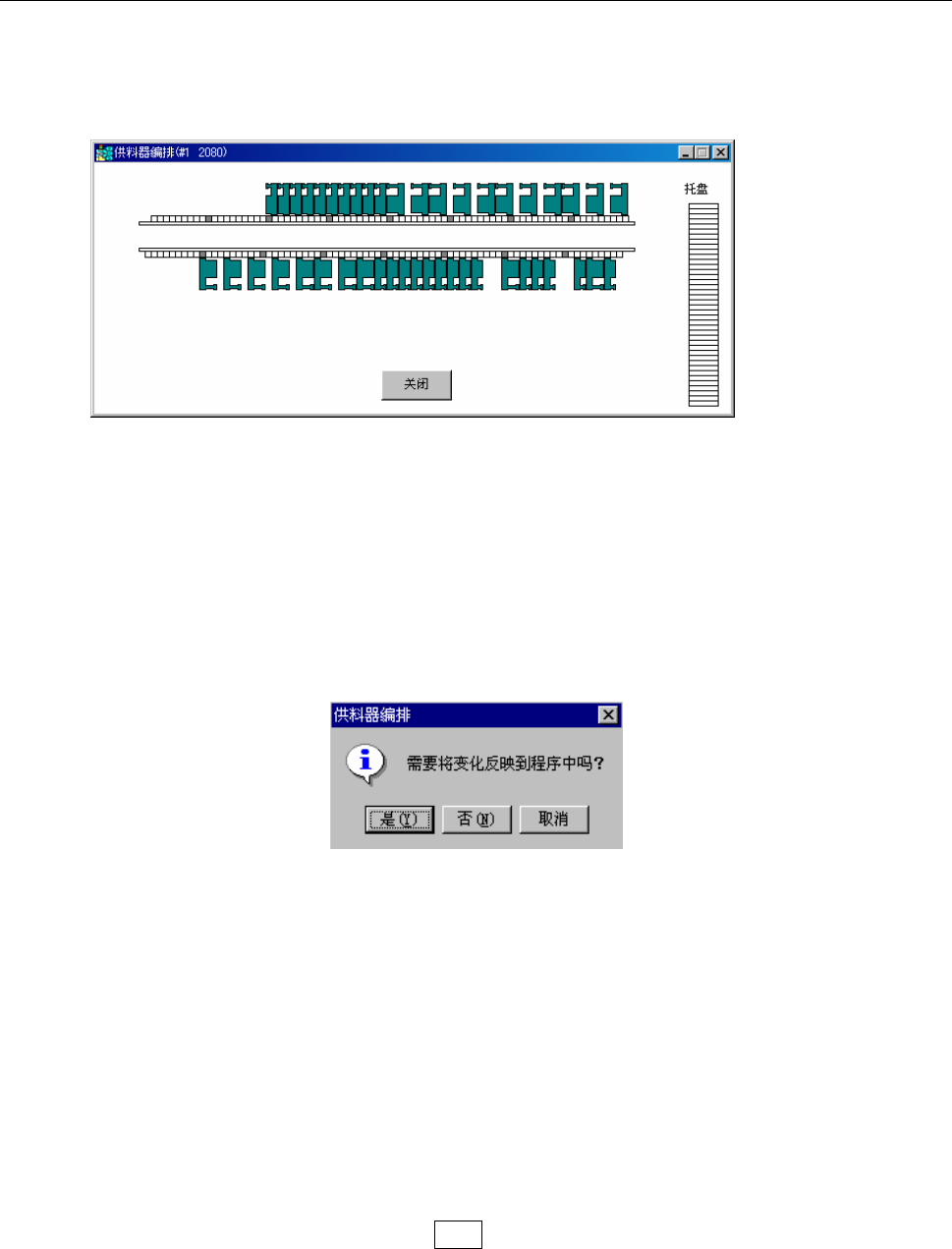

从菜单栏中单击“显示”/“供料器配置”后，显示如下的画面。
1) 供料器编排窗口
将鼠标移动到供料器设计窗口中的供料器图上，该供料器的元件数据的一部分会被显示出来。
2)在供料器窗口中安排
在供料器安排窗口中，使用鼠标就可编辑供料器安排。
但IC回收带不能编辑。
编辑后关闭供料器安排、站台选择画面时，会显示下列信息，询问是否把编辑内容反映到程序数
据中？
●是 ：将变更内容反映到程序数据后退出。吸取数据将依此改变。
被移动或复制的供料器的吸取坐标，将被恢复为设计值。
●否 ：不保存变更内容并退出。
●取消 ：返回关闭操作前的状态。
① 选择供料器
移动、复制或删除供料器时，选择相应的供料器。被选中的供料器将被区别显示。
② 移动供料器
选择需要移动的供料器，拖曳到目标位置，松开按钮，该供料器就会移动到最近的供料器编排位
置。
③ 复制供料器
选择供料器，拖曳时按住 CTRL 键，即可复制供料器。
操作手册Ⅱ
2-133

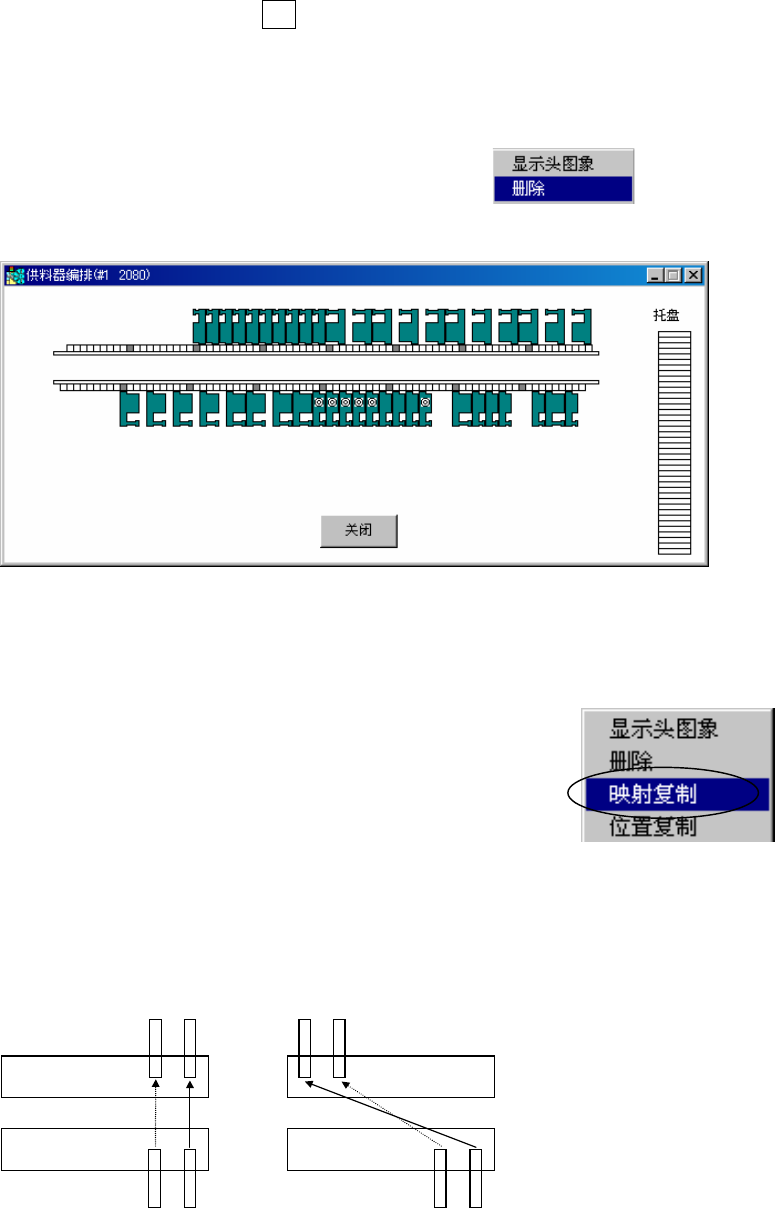

④ 删除供料器
选择供料器，在反色显示状态下，按DEL键可删除供料器。或选中供料器，在反色显示状态下，
按鼠标的右，从显示的菜单中选择删除。
⑤ 显示贴片头图像
将供料器配置窗口的显示模式变更为贴片头图像显示模式。点击鼠标的右按钮，选中贴片头图像
显示。
贴片头图像显示模式中，以图像形式显示贴片头的间隔。把供料器对准贴片头间隔进行编排，即
可按指定同时吸取。
贴片头图像显示模式可通过点击鼠标的左键来解除。
⑥ 映射复制、位置复制
选择要复制的供料器后，点击鼠标的右键，从显示的菜单中选择映射复
制或位置复制。
当选择正面的供料器时将复制到背面，选择背面的供料器时把供料器复
制到正面。(托盘元件不能复制)
● 映射复制（以线对称复制）
将供料器复制到前后孔编号相对的位置。
● 位置复制（以点对称复制）
将供料器复制到对称的孔配置上,以使前后的统一交换可相互使用。
以线对称复制时
F-79
F-75
R-79
R-75
以点对称复制时
F-79
F-75
R-5
R-1
