操作手册Ⅱ 6-11 现象 原因 措施 ①“元件数据”的 “ 元件高度 ” 设定错 误。 ① 元 件 高 度 中 输 入 从 吸 嘴 下 底 面 到元件下底面 （含引脚） 为止的尺 寸。 ②滑梭示教错误。 ②重新设定 “ 机器设置” 的 “设定 组…
操作手册Ⅱ
6-10

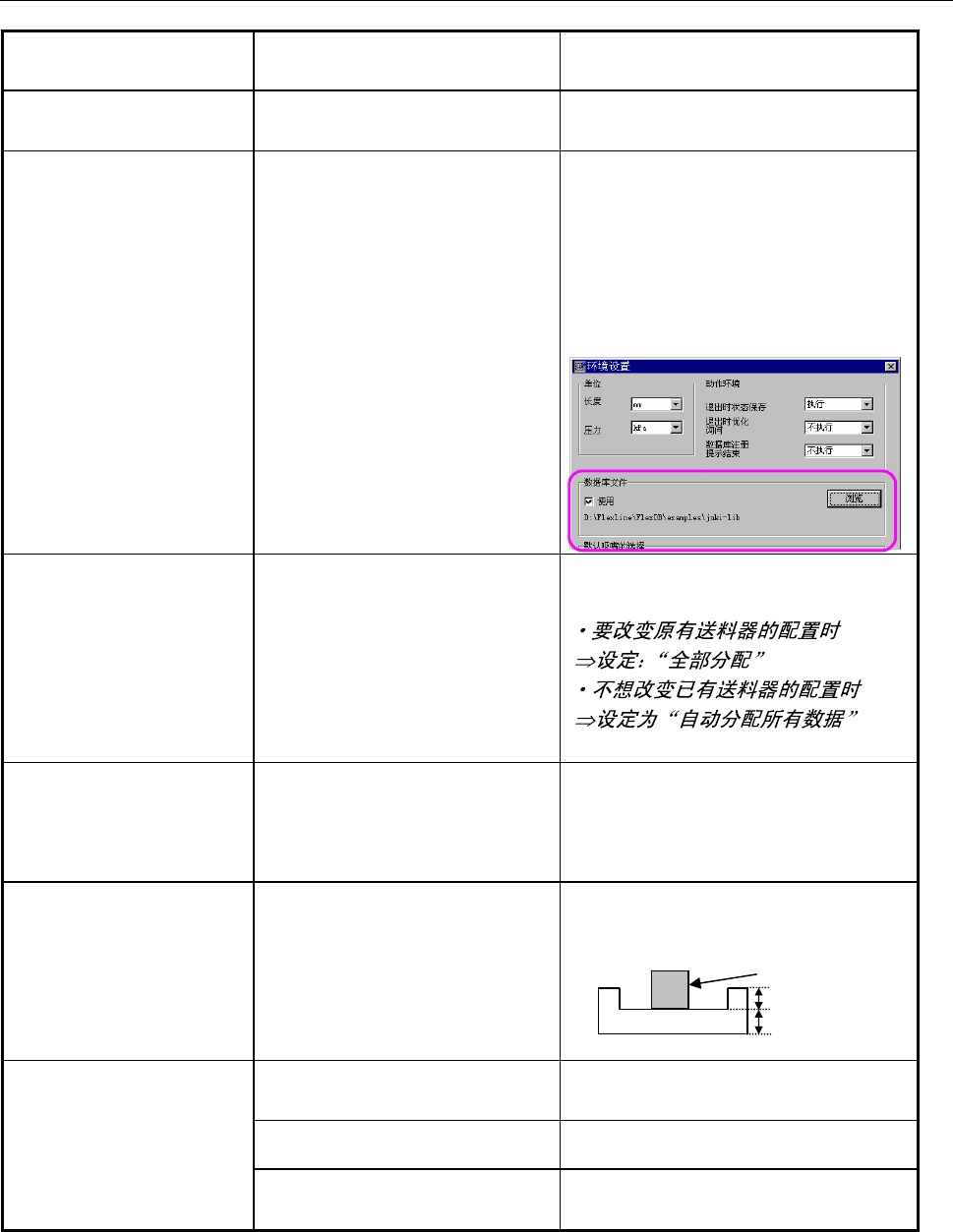

6-7其它错误
现象 原因 措施
1)启动 START/停止
STOP 开 关不起作用。
因安全方面措施，开关相反一侧
的安全盖打开时，开关为无效。
关闭开关相反一侧的安全盖。
2)不能浏览数据库。 在“程序编辑”的“环境设置”
中设定数据库文件不正确。
正确设置“编辑程序”的“文件”/“环
境设置”的“数据库文件”。
此外，请确认“使用 FlexlineDB”已
经勾选。（参见 2-5-3）
使用 IS，要勾选“使用 IS 元件 DB”。
（服务器的连接有异常时，会出现错
误。）
3)对已执行过优化的程
序再次实施优化后，原
设置的送料器配置出
现变化。或者想要改变
原有送料器配置，但即
使进行优化,也不能优
化。
未正确设定“优化”的“分割选
项”/“吸取数据”。
对“分割选项”的“吸取数据”进行
如下设定，以实施优化。
(参见 2-4-1-2-1 章)
4)贴片点超出基板(或电
路)。
“基板数据”的“基板设计偏移
量”或“电路配置”设定错误。
重新设定“基板设计偏移量”或“电
路配置”，以使从基板原点到贴片坐标
进入到基板或电路中。
(参见 2-3-3-2 章)
5)在连接器的情况下，定
心时元件碰到激光。
“元件数据”的“吸取深度”设
定错误。
“吸取深度”应输入从元件上面到吸
嘴下面的距离。
①元件的纵横尺寸颠倒
①输入长宽尺寸时，应考虑符合元件
供应角度要求。(参见 2-3-5))
②激光表面脏污。 ②清扫激光表面。
6)无法测量元件。
③吸嘴选择错误。 ③重新选择吸嘴。
(参见 1-4-1-3 章)
ノズル
部品高さ
吸嘴
吸取深度
元件高度
操作手册Ⅱ
6-11
现象 原因 措施
①“元件数据”的“元件高度”设定错
误。
①元件高度中输入从吸嘴下底面
到元件下底面（含引脚）为止的尺
寸。
②滑梭示教错误。 ②重新设定“机器设置”的“设定
组”/“MTC 滑梭吸取位置”。（参
见 4-4-4-5）
7）不能吸取 MTC/MTS
供应的元件。
③吸嘴选择错误。 ③设置可稳定吸取的吸嘴。（参见
1-4-1-3 章）
①由于已对“吸取数据”的吸取坐标
(X，Y)进行示教，因此，吸取坐标的
元件间尺寸已超出了可同时吸取的
范围。
①重新示教“吸取数据”的吸取
坐标(X，Y)，将吸取坐标的元
件间尺寸控制在可同时吸取
的范围内。
②正在进行吸取位置校正确认。这时，
由于吸取坐标在生产过程中自动校
正，有时元件之间的尺寸会超出可
吸取的范围。
②在“元件数据”的“附加信息”
中，将“吸取位置校正”设定为“不
执行”。
（参见 2-3-5-2-4）
8）不同时吸取。
③0402 元件的情况下正在使用 509 吸
嘴。
③为了仅对 0402 元件吸取时进行
稳定的吸取操作，不要进行同时
吸取，必须按顺序进行吸取。因
此要将 0402 元件专用的 509 吸
嘴的同时吸取范围设置为 0mm。
<可同时吸取的范围>
吸嘴编号 同时吸取范围
501 0.075mm
500,502,503 0.15mm
504 0.25mm
505,506 0.4mm
507,508C 1.0mm
509 0mm
例如：在 500 号吸嘴情况下，如果
LNC60 的 L1 与 L2 之间超出
17mm±0.15mm，则不能同时
吸取。
◆ 修订履历
改版 日期 修订页 修订内容 备注
00 2007.01
初版
00a 2007.03
修订
01 2007.06
对应主机
Ver1.1
修订
02 2007.11
P1-1～4
P4-29～36
P5-1,17,23
对应主机
Ver1.21
修订
03 2008.07
P1-8,12
P2-54,56,58,59,117,118
P4-31,46,52,56
P5-1,7,13,19,26,27
对应主机
Ver1.30
修订
04 2008.12
P1-1～5,7～9,11～13,15,17,19～22,28,30,31
P2-1,14,19,23,26,29,33～35,37,44,47,52,54～60,
68,69,80,121,123,147
P4-32～33,35,46,54,59～61
P5-8,10,15,16,18,19,27,32,33
对应 KE-2080R
对应主机 Ver2.00
修订
05 2009.07
P1-1～15
P2-5,7,25,28,30,31,62,136,147,148
P3-8,3-15 P4-1～P4-101
P5-1,15,27,28 P6-10
对应 IS Ver2.00
对应主机 Ver2.20
修订
06 2010.02
P1-1,2,3,4,15,17
P2-31,49,72,84
P4-9,10,26～46,66,75,85～88
P5-1,17,25
对应吸取贴片监视
对应主机
Ver2.50
修订
07 2010.08
P1-7,13～20
P2-13～16,58,70,123,126
P4-46,55,56
对应 KE-2070C
对应长尺寸基板,
追加识别镀锡照明,
元件剩余数管理
对应主机 Ver2.81
修订
08 2011.02
P1-1,2,3,4,11,18
P2-4,41,48,83
P4-41,42,47,49,50,54,57,62,76,79,85,86,92,102,106
P5-1.12,13,14,15,16.17
对 应 吸 取 贴 片 监 视
（KE-2080/80R）
对应主机 Ver2.84
修订
09 2011.06 P5-28
CVS 规格变更
对应主机 Ver2.90
修订
