操作手册Ⅱ
2-138
10)单格复制
将选中的单格登录到内存中。对象单格为X、Y、角度、元件名。
要将其粘贴在数据中时，请执行下面的单格粘贴命令。
11)单格粘贴
用内存所登录的该数据,把光标所指的相应项目覆盖上。
·剪切的“X”、“Y”、“角度”各项数据，只能粘贴到相同类型的单元格中。
12)修改元件名称
执行修改元件名称。
选择后显示如下画面。请输入要变更的元件名，并单击“确定”。
13)反映元件层
将“元件数据”的层反映到“贴片数据”中。
14)吸取偏差的更新
把“吸取数据”的吸取坐标,反映到“元件数据”的吸取偏差 XYZ 中。
示教后，在吸取数据编辑画面中选择 1 个数据记录，从“编辑”菜单中选择“吸取偏差的更新”
后，可以将所选择的“吸取数据”的吸取默认值与示教结果之间的差逆向反映到“元件数据”的
吸取偏移量。
15)粘贴矩阵
剪切或复制，在选择范围进行粘贴矩阵。
剪切或复制，在选择范围插入数据。
通过指定X的复制次数、Y的复制次数及X间距、Y间距，可在增加或减少X方向贴片位置、Y方向贴
片位置的同时，进行矩阵状复制。
进行贴片数据的展开粘贴后，元件ID全部作为“#”被粘贴。
吸取数据，不能选择复数进行复制。
①复制次数X ：指定在 X 方向的复制次数。
②复制次数Y ：指定在 Y 方向的复制次数。
③X 间距 ：指定 X 方向的贴片或吸取位置的增加部分或减少部分。
④Y 间距 ：指定 Y 方向的贴片或吸取位置的增加部分或减少部分。
⑤确定 ：执行粘贴。
⑥取消 ：停止粘贴。
操作手册Ⅱ
2-139
16)图像复制
将标记数据库中所登录的标记数据作为BOC标记或区域基准标记复制到数据中的功能。
<图像复制步骤>
① 请选择 BOC 标记或 IC 标记的标记示教项目。

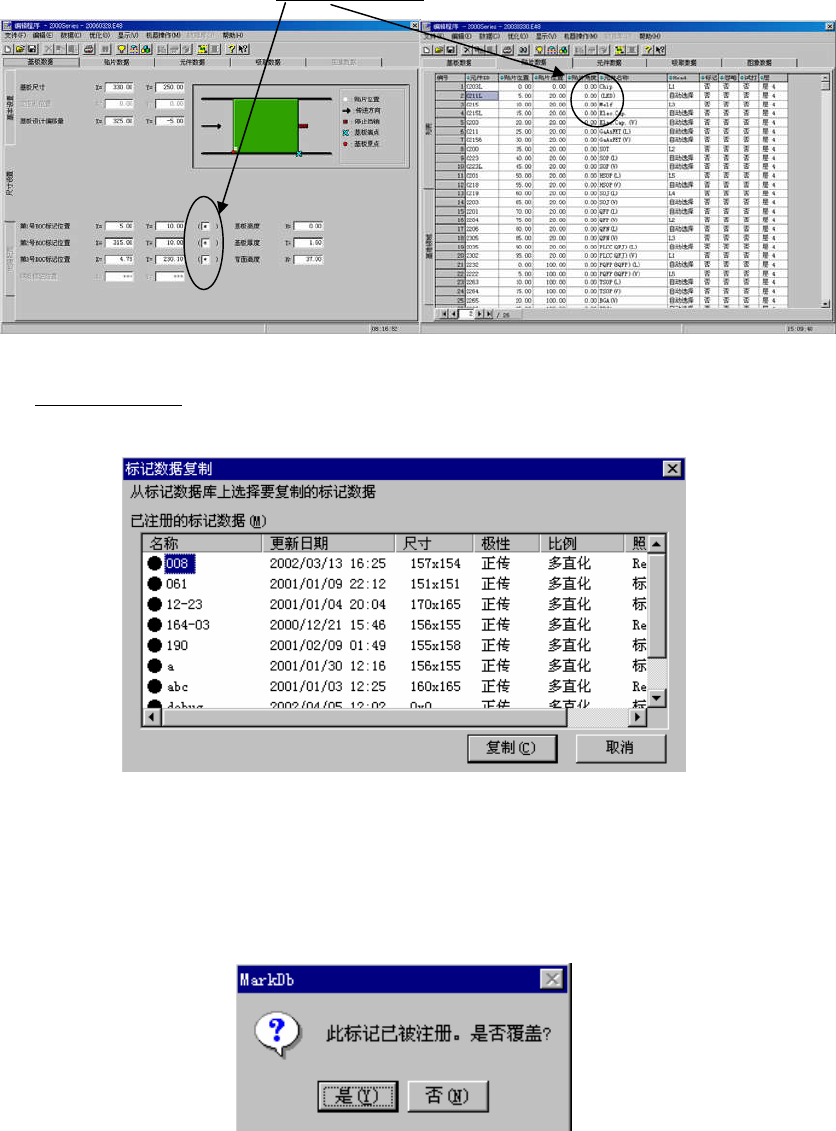

② 从菜单栏中单击“编辑”/“图像复制”，显示如下的画面。
从已经登记的标记数据列表中选择需要复制的标记数据，单击“复制”。
复制图像后，如果是BOC标记则在标记示教显示中显示(*)，如果是区域基准标记，则在标记TI的
单元中显示“OK”。
标记数据已登录完成时，则显示如下的覆盖确认信息。
操作手册Ⅱ
2-140
17)复制生产程序
采用复制功能，将2种以上的生产程序进行结合。
A
B
在展开复制的生产程序中（上图的B），贴片数据中使用区域基准标记时，程序（B）的基板
数据的BOC标记被当作区域基准标记处理。
<复制方法>
① 读入作为基准的生产程序。(上图、A 基板)
② 指定(读入)对电路进行展开复制的生产程序。(上图，B 基板)
③ 设置作为基准的生产程序的基板原点与展开复制的生产程序的基板原点间的差(偏移 X、Y、
θ)。
④ 展开复制。
基准基板 展开复制的基板 结果
单板基板 单板基板
矩阵电路板 单板基板
单板基板
非矩阵电路板 单板基板
单板基板 单板基板
矩阵电路板
考虑③的差额、基板数据,如果可在矩阵中展
开则作为矩阵展开。
不行时作为单板基板展开。
矩阵电路板
非矩阵电路板 单板基板
单板基板 单板基板
矩阵电路板
考虑基板数据，能够展开时,作为非矩阵基准
电路的贴片点展开。
不行时作为单板基板展开。
非矩阵电路板
非矩阵电路板 单板基板
