操作手册Ⅱ 5-15 更换皮碗式密封件、吸气阀防干扰橡胶 1)卸下 3 根(共 6 本)埋头小螺钉(M4×8)，拆下固定板、吸气阀防干扰橡胶、皮碗式密封件气缸。 ※将汽缸上和固定板上的脏污擦干净。 2) 把 气缸清扫干净装上盒子，把新的皮碗式密封件中心对准连接杆的皮碗式密封件安装部位中心， 用手将气缸推进去。 3) 把新的吸气阀防干扰橡胶装上固定板后，放在皮碗…
操作手册Ⅱ
5-14

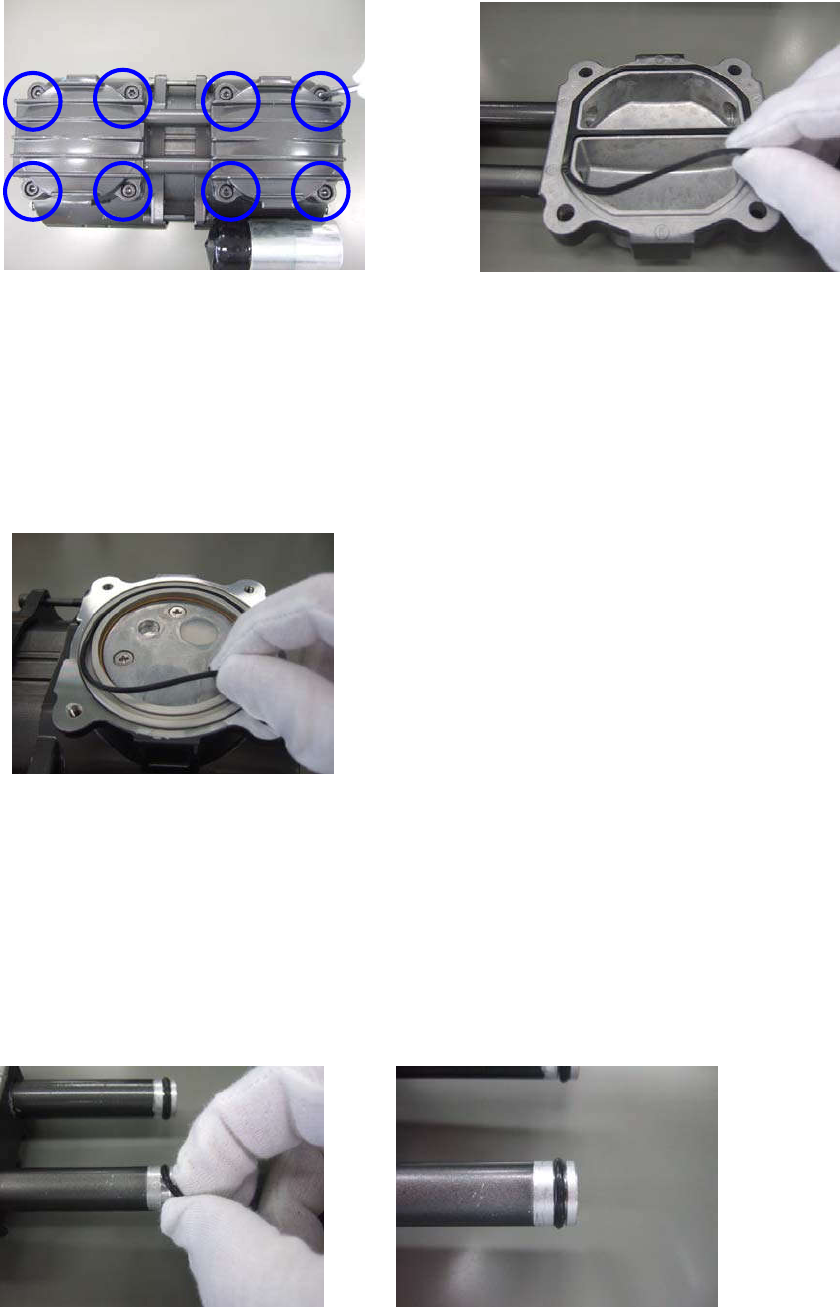

○更换密封垫圈
1)卸下泵头罩上的 4 根(共 8 根)
六角凹头螺栓(M5×20)。
3)固定泵头罩用的六角凹头螺栓(M5×20)，以 5.0N
・
m 対角拧紧。
※确认密封垫圈套在泵头罩的密封垫圈槽里，注意不要被咬在泵头罩和盘子之间。
○更换 O 圈S-67
1)按更换密封垫圈的要领，卸下泵头罩盘。
2)把气缸上部的 O 圈S-67 换上新的。
3)固定泵头罩用的 M5×20，以 5.0N
・
m 対角拧紧。
○更换 O 圈 P-10
1)按更换密封垫圈的要领，卸下泵头板。
2)连接泵头罩的每根连接管，有两个 O 圈 P-10。
请换上涂抹了真空润滑油的新 O 圈。
3)固定泵头罩用的 M5×20，以 5.0N
・
m 对角拧紧。
※在泵头罩上安装连接管时，请确认 O 圈已经涂抹了真空润滑油，
插入时，小心不要损伤 O 圈。
2)卸下泵头罩内侧的黑色密封垫圈
(共 2 个)，换上新的密封垫圈。
操作手册Ⅱ
5-15

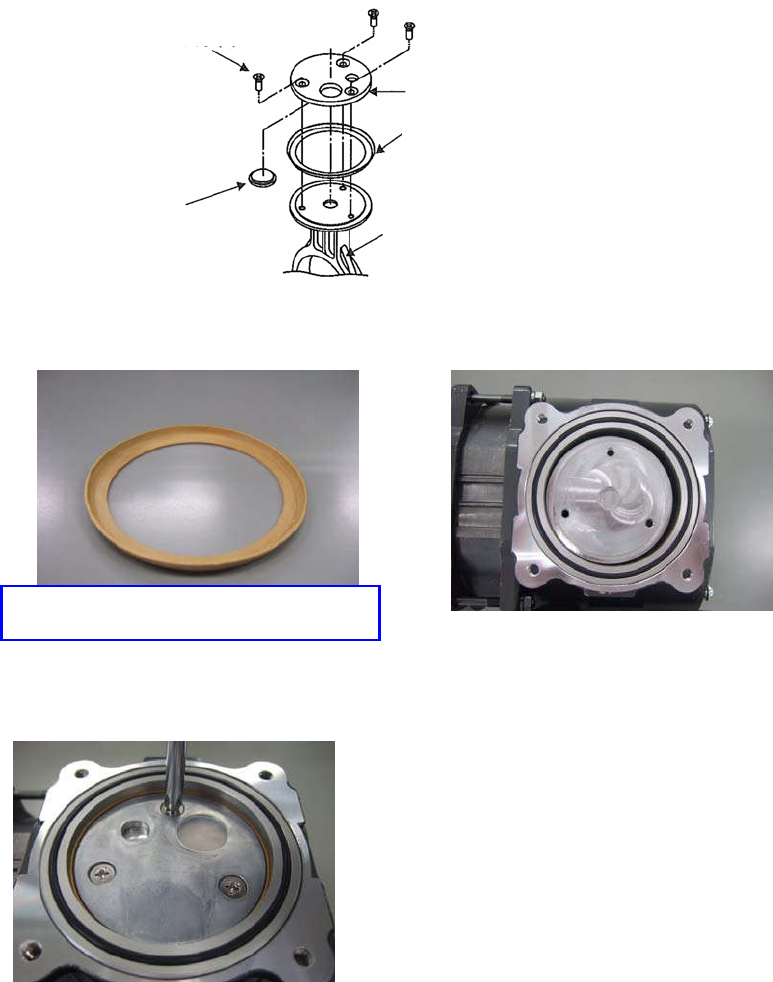

更换皮碗式密封件、吸气阀防干扰橡胶
1)卸下 3 根(共 6 本)埋头小螺钉(M4×8)，拆下固定板、吸气阀防干扰橡胶、皮碗式密封件气缸。
※将汽缸上和固定板上的脏污擦干净。
2) 把气缸清扫干净装上盒子，把新的皮碗式密封件中心对准连接杆的皮碗式密封件安装部位中心，
用手将气缸推进去。
3) 把新的吸气阀防干扰橡胶装上固定板后，放在皮碗式密封件上面，
将涂好密封液(NK-4)的(M4×8)，以 3.0N
・
m 紧固。
※
请注意皮碗式密封件的方向。
埋头小螺钉
吸 气 阀 防
干扰橡胶
固定板
皮碗式密封件
（※8OS）
连接杆
操作手册Ⅱ
5-16

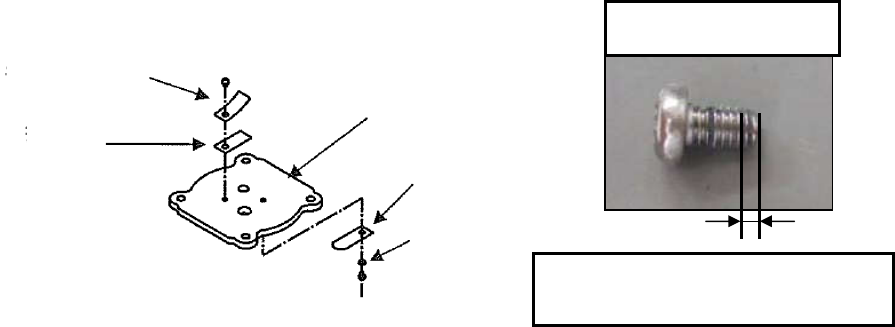

泵头板
吸气阀
平垫圈
排气阀
排气阀压板
○更换吸气阀·排气阀
1)把圆头小螺钉(M3×5)拧松，卸下排气阀压板和排气阀。
2)把泵头板擦拭干净，换上新的排气阀。
3)把排气阀压板放上，将涂上螺丝松动防止剂(洛克泰特 242)的圆头小螺钉(M3×5)，以
0.8N
・
m，固定在泵头板上。
4)拧松固定吸气阀的圆头小螺丝(M3×5)，卸下吸气阀、平垫圈。
5)把泵头板擦拭干净，换上新的吸气阀。
6)把平垫圈放上，用涂上螺丝松动防止剂(洛克泰特 242)的圆头小螺钉(M3×5)，以
0.8N
・
m，固定在泵头板上。
安装吸气阀·排气阀时，要注意使阀把吸气孔·排气孔完全覆盖上。
※在螺丝帽端涂上 2～3 坨涂匀周围。
※
螺丝尖端面切不可涂固定剂。
※在螺丝帽端涂上 2～3 螺纹涂匀周围。
※螺丝尖端面切不可涂固定剂。
洛克泰特涂敷量
