操作手册Ⅱ
4-86
4-4-4-18激光面接触检查

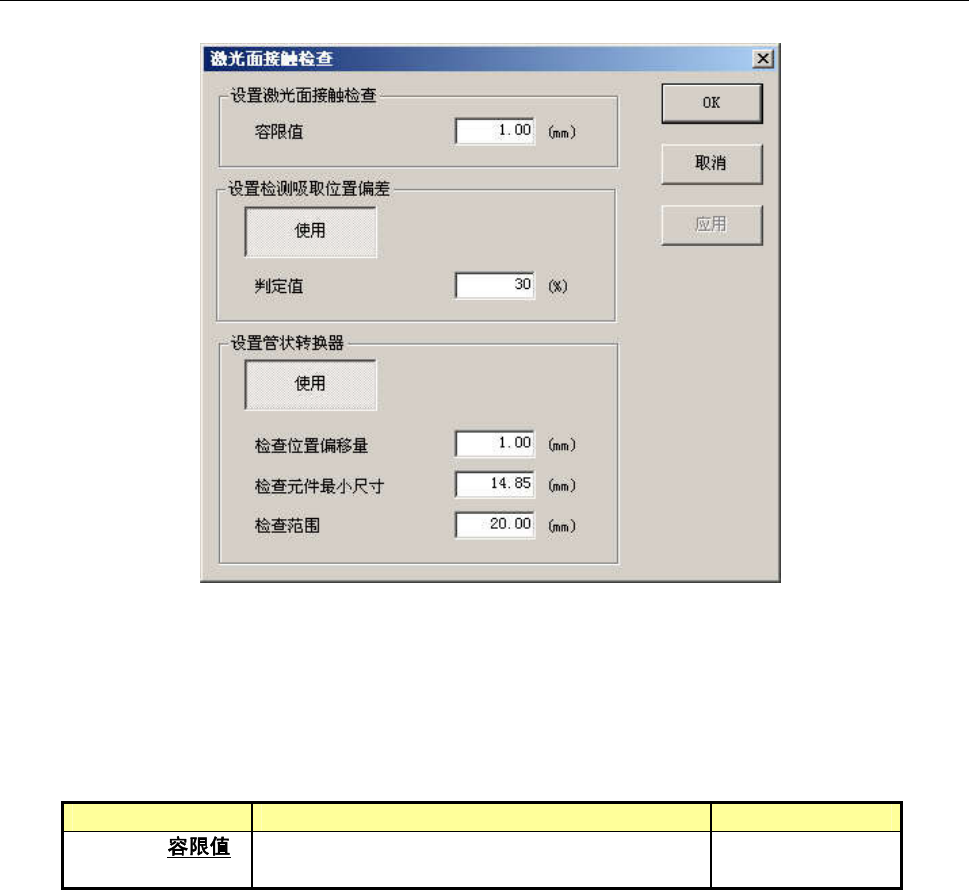

选择激光面接触检查后，显示下列激光面接触检查设置对话框。
●设置激光面接触检查
这是为了防止接触元件的激光玻璃表面，在吸取后，进行激光定心旋转、测量元件前，检查是否接
触激光面的功能。
可以设置激光面接触检查时的容限值。
项目 详细内容 输入范围
检查边距 在进行激光面接触检查时，设置元件和玻璃表面
距离的容限值(默认值=1.00mm)。
0.10～5.00mm
操作手册Ⅱ
4-87
激光面接触检查时，把元件吸附点至元件端的长度作为(X、Y)，用下列计算式预测是否接触。
计算式
2/
22
GAPYX ﾚｰｻﾞﾏｰｼﾞﾝ <++
不满足此计算式的条件时，即判断为接触激光面，立即停止生产。
在此计算式中，X
2
+Y
2
的平方根表示元件旋转半径(L)。
激光 GAP 为 47mm。用[检查
边距
容限值]设置的值，在激光面接触检查的判定时，因为考虑中心偏差，
加算到元件转动半径(L)。

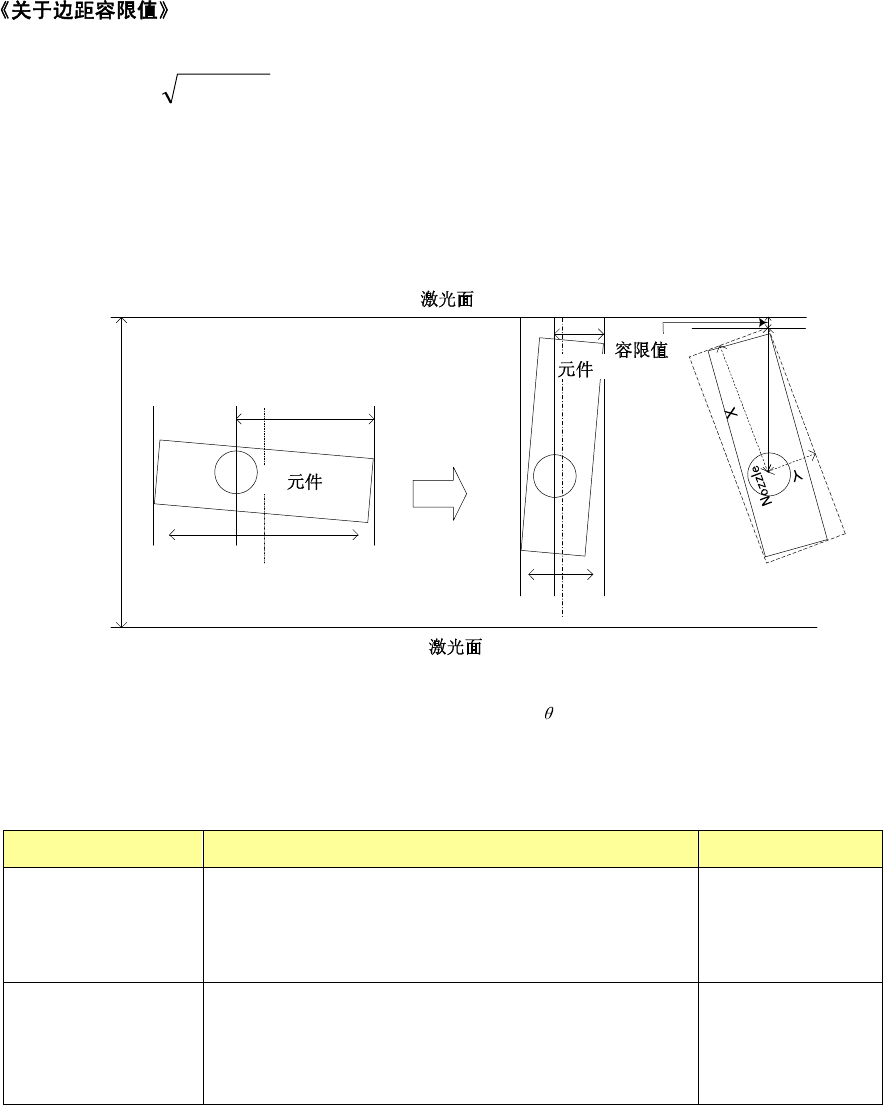

下图表示各项目之间的关系。
Center
Width
X
Center
Width
Y
Laser surface
Laser surface
LaserGap
Nozzle
Nozzle
Component
Component
L
Margin
● 检查吸取位置偏移量的设置
由于吸取元件边端时吸嘴的元件吸取力降低，在激光识别 旋转时，或 XY 轴移动时，有时会接触激光
面、或发生元件掉落。与上述激光面接触检查相同，本功能可设置对吸取后激光定心的元件在旋转·测
量之前，进行是否会接触激光面的检查。
项目 详细内容 输入范围
使用
设置激光面接触检查时，是否使用检查吸取位置偏移
功能(默认为使用)。
使用/不使用
判定值
设置激光面接触检查时元件中心与元件吸取点距离
的容许值（默认=30%）。
判定值为 30%时，距离为±(元件外形尺寸×0.3)以
上为错误。
1～100%
＋边距容限值＜激光 GAP／2
操作手册Ⅱ
4-88
关于判定值
吸取位置偏移检查是指测量元件中心到元件吸取点的距离，预测有无接触。
条件式元件中心–元件吸取点<±（元件外形尺寸×判定值）
不能满足本条件式时，可判断为有与激光面接触的可能性而停止生产。
检测吸取位置偏移的判定值，在 4-3-5-2-6 元件数据＞检查中也有。
元件数据的吸取位置偏移检查的「检查」选择为“是”时，应使用元件数据的判定值。
使用判定值的条件如下。
A 4-2-2-4 操作选项＞生产功能２ 「进行激光面接触检查」
B 机器设置＞激光面接触检查＞检查吸取位置偏移
C 2-3-5-2-6 元件数据＞检查＞检查吸取位置偏移
从吸取方供给装置开始生产时，只在生产再开始后的首次吸取时进行。
在元件尺寸长边大于 2.8mm 时，进行检查。
对元件尺寸不满 1.4mm 的边，不进行检查。
图像识别元件，不进行检查。
No. A B C 判定值
1 不检查 － 不进行激光面接触检查。
2 不使用
－
进行激光面接触检查，但不进行吸取位置偏移检查。
3 否
进行激光面接触检查，也进行吸取位置偏移检查。
（使用机器设置的判定值）
4
检查
使用
是
进行激光面接触检查，也进行吸取位置偏移检查。
（使用元件数据的判定值）
