操作手册Ⅱ
2-87
表 2-3-5引脚数设置范围列表
引脚数输入范围
元件种类 识别图案
左上角 右上角 左下角 右下角
单向连接器
所有引脚
仅两端引脚
两端引脚除外
* * * *
１－３
０－３
* * * *
１－３
０－３
* * * *
* * * *
* * * *
* * * *
* * * *
* * * *
双向连接器
Z 引脚连接器
所有引脚
仅两端引脚
两端引脚除外
* * * *
１－３
０－３
* * * *
１－３
０－３
* * * *
１－３
０－３
* * * *
１－３
０－３
※引脚数在 2 根以下时有时识别精度会降低。

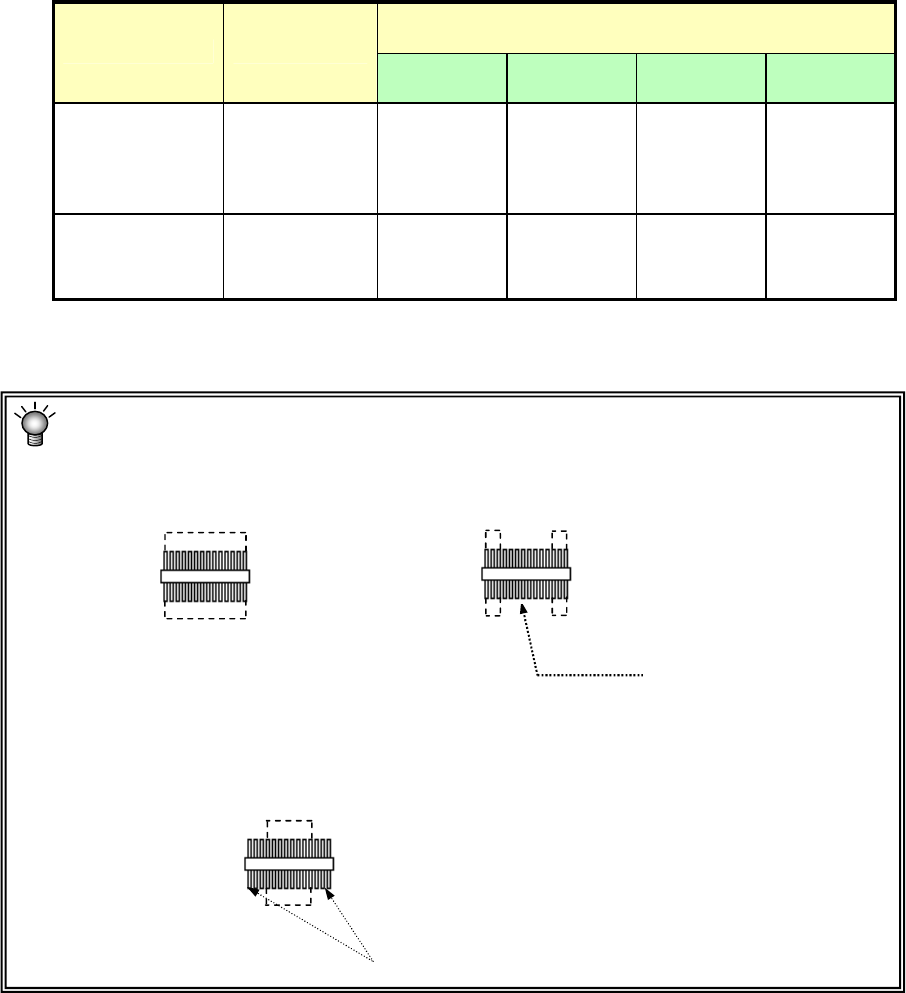

<引脚识别图案的含义及图形>
●仅两端引脚：只识别指定的两端引脚根数
●除两端引脚外：以指定的两端引脚根数以外的引脚为识别对象
※引脚数，请输入识别对象的引脚根数。（不包括被除外的引脚数）
●识别所有引脚：所有引脚为识别对象
识别
识别
不识别
内侧
引脚
识别 识别
识别 识别
不识别
外侧
引脚
识别
识别
操作手册Ⅱ
2-88
15）明暗校正
设置外形识别元件识别时的临界值(阈值)。
初始值设为“0”，未正常进行识别时，请在“-127～127”之间进行调整。
请进行调整：元件发暗而导致识别错误时，请降低数值(将全体调亮)，背景(引脚·球以外
的部分)能看清时，请升高数值(将全体调暗)。
16）详述(仅限于扩展引脚连接器元件)
设置扩展引脚连接器※元件的信息。单击右键或按[F2]可进行编辑。
【列表画面中的详述菜单】
※扩展引脚连接器：是指单向引脚连接器元件的扩展版，在同一边上存在不同引脚间距
及不同引脚宽度的单向引脚连接器。此时，通过仅识别某一部分的引脚，即可识别元
件。识别方法是指定某个存在同一间距、同一宽度的引脚区域(1 部分)，仅根据对该
部分引脚的识别来进行定位。但，条件限于在指定识别的引脚间距的 2 倍以内没有其
他引脚。
从扁平形和鸥翼形中选择。
◇扁平型⇒
◇鸥翼型⇒
显示在“元件数据”的“识别
偏移量”中所设定的值。在此画面中不能变
更。
输入从元件识别中心位置
(VCS 的中心位置)到进行识别的引脚组的右
端引脚的顶端中心位置的距离。
引脚
元件识别中心位置
引脚右端位置
进行识别的引脚组
操作手册Ⅱ
2-89
2-3-7-3元件
若“元件数据”的“元件种类”为“通用图像元件”，则可编辑。
详细内容请参见附件使用说明书CD。
2-3-7-4控制
是对图像识别元件进行详细设置的画面。
通常，因设置有初始值，所以无需变更。
① 大分类
可选择照明的种类。
②小分类
可选择照明的种类的细分类。
选择项目根据“大分类”的指定而异。
③ VCS选择
能选择要使用的 VCS。
请指定与设备相适应的选项摄像机(通常为 27mm 为选项)。
④ 分割识别
设置分割识别。根据 VCS 种类选择初始值。
在初始值状态下，当出现识别部位从 VCS 视角中消失、不能正常识别时，请变更间距。
关于“Z”，目前没有使用。
