操作手册Ⅱ 4-66 4-4-4-8IC回收带位置 设 置 I C 回 收 带 的 安 装 位 置 和 I C 回 收 带 上 的 元 件 废 弃 位 置 (I C 回 收 带 前 侧 传 感 器 的 中 央 位 置 ) 。 选择IC回收带位置，则显示下图所示的IC回收带位置设置画面。 1) 设置项目 设置安装编号与元件废弃位置。 1 2 3 ··········· · 65 66 67 …
操作手册Ⅱ
4-65
4-4-4-7元件废弃位置
按各贴片头、各元件的类型，设置发生识别错误的元件的废弃场所。
选择元件废弃位置，则显示下图所示的元件废弃位置设置画面。
【显示例 KE-2080】
1) 设置项目
No. 项目 设置内容
1 中型元件(X、Y、Z) 除小型、大型元件之外元件的废弃位置
2 小型元件(X、Y、Z) 小型元件（长边 15mm 以下的元件）的废弃位置
3 大型元件(X、Y、Z) 大型元件（长边大于 50mm 的元件）的废弃位置
2) 设置方法
通过示教或使用键盘设置。
当输入光标在X或Y上时示教XY的值，当输入光标在Z上时示教Z的值。
左贴片头（LNC60）的小型元件的示教位置为中央靠右（约7mm）。
示教中央时，L6贴片头不能移动，会出现错误。
KE-2080R时，请在右贴片头的小型元件位置进行专用的废弃盒示教。
3）有大型元件废弃盒选项时
对应设置数据的选项使用单元设置里的“大型元件废弃盒”的使用/不使用选项，上述的右贴片
头用大型元件的废弃位置(X,Y,Z)的显示会自动变更。
短边尺寸超过33.5mm或者长边尺寸超过50mm的无法放进标准的废弃盒的元件，会被放进大型元件
废弃盒里。
·为了避免人身伤害，在操作 HOD 的过程中，切勿将手放入装置内部，也不
要将脸和头靠近装置。
·不可把右贴片头设置在小型元件废弃位置。
·不间断运行模式中，为了避免元件废弃时后侧移动的危险，生产时请将设
置数据的选项使用单元设置里的“大型元件废弃盒”设置为不使用。
操作手册Ⅱ
4-66
4-4-4-8IC回收带位置
设置IC回收带的安装位置和IC回收带上的元件废弃位置(IC回收带前侧传感器的中央位置)。
选择IC回收带位置，则显示下图所示的IC回收带位置设置画面。
1) 设置项目
设置安装编号与元件废弃位置。
1 2 3 ············ 65 66 67 ···
・ ・ ・ ・ ・ ・ ・ ・
2) 设置方法
① 安装位置
请选择位置设置按钮，显示下列安装位置设置画面。
选择“前面”或“后面”，用键盘输入安装有IC回收带的送料器台编号。输入后，选择“确
认”。
② 元件废弃位置
通过示教或用键盘来设置。
输入光标在X或Y上时示教XY的值，输入光标在Z上时，示教Z的值。
·为了避免人身伤害，在操作 HOD 的过程中，切勿将手放入装置内部，也不
要将脸和头靠近装置。
·送料器孔编号的输入范围为右贴片头的可移动范围。
传感器
安装编号
元件废弃位置
送料器台
IC 回收带
操作手册Ⅱ
4-67

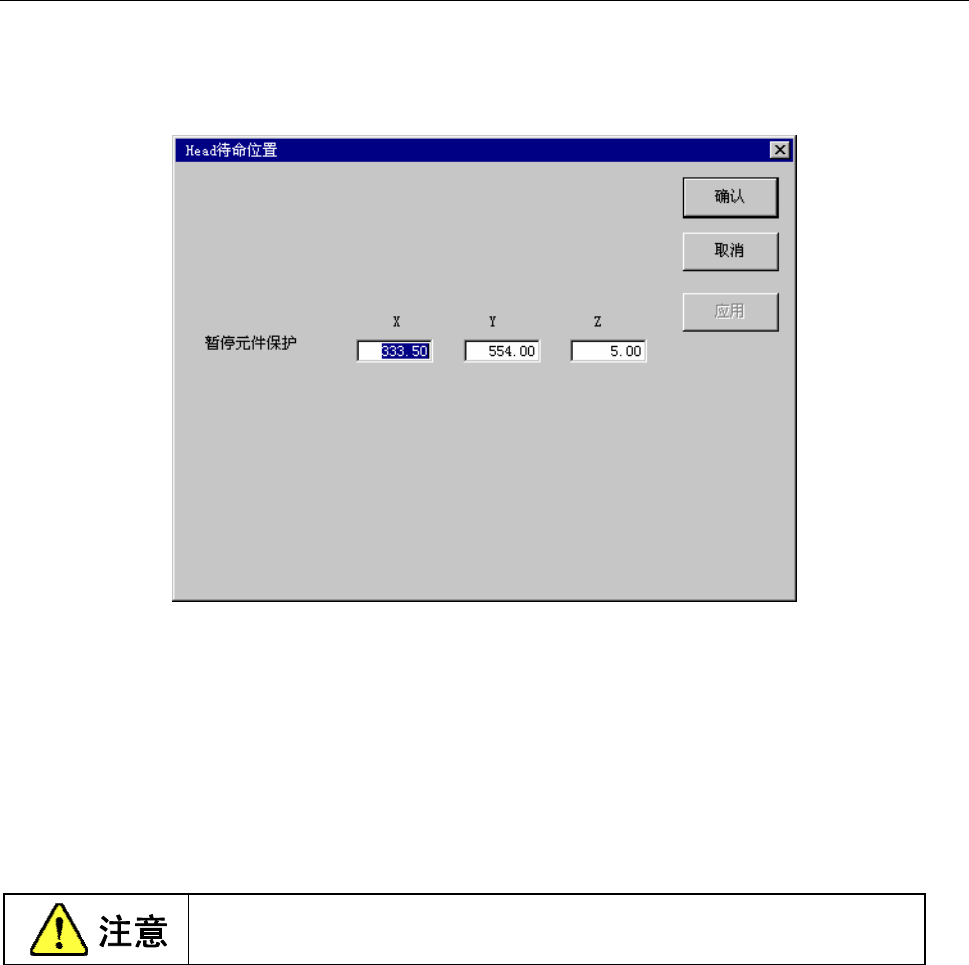

4-4-4-9贴片头（Head）待命位置
在“元件数据”的“附加信息”画面中，将“元件废弃”指定为“元件保护”时，如果发生错误，
则贴片头移动至“贴片头待命位置”，作业人员可用手从贴片头上回收元件。此时，“贴片头待
命位置”为画面中指定的地方。
选择贴片头待命位置后，显示如下列贴片头待命位置设置画面。
1) 设置项目
设置元件保护的暂停位置。
2) 设置方法
通过示教或用键盘来设置。
输入光标在X或Y上时示教XY值，输入光标在Z上时，示教Z值。
为了避免人身伤害，在操作 HOD 的过程中，切勿将手放入装置内部，也不要将
脸和头靠近装置。
