操作手册Ⅱ
4-41
4-2-2-5生产时的暂停选项设置
设置生产时的动作。
内容
序号 项目
状态 动作及详细内容
设置发生元件用尽时的动作模式。
元件用尽时，暂停生产。
１ 无元件供给时暂停
生产中即使发生元件用尽，只要有可贴片的元件，即继
续生产。
设置出错时的动作模式。
生产动作发生错误(包括元件用尽)时，暂停生产。
２ 发生错误时暂停
在生产过程中即使发生生产动作错误，只要有可贴片的
元件，也将继续生产。
设置元件用尽暂停后重新运行时测量元件高度。
元件用尽暂停后重新运行时，测量元件高度。
３
无元件暂停后，重新运行
时测量元件高度
元件用尽后重新运行时，不测量元件高度。
设置元件用尽后重新运行时的验证检查。
元件用尽暂停后重新运行时，进行验证检查。
４
无元件暂停后，重新运行
时验证元件
元件用尽暂停后重新运行时，不进行验证检查。
设置元件用尽后重新运行时的 SOT 方向检查。
元件用尽暂停后重新运行时，进行 SOT 方向检查。
５
无元件暂停后，重新运行
时进行 SOT 方向检查
元件用尽暂停后重新运行时，不进行 SOT 方向检查。
操作手册Ⅱ
4-42
设置生产暂停时执行元件用尽补满功能。
在生产暂停时的暂停画面添加“元件补充”按钮。
在元件用尽以及标记识别出错时的暂停画面上不
带“元件补充”按钮。
按下“元件补充”按钮后，即可补满元件用尽的(带状、
管状、散件)送料器。
６
给暂停对话框增添[补充
元件]按钮
不配置“元件补充”按钮。
设置检测元件坠落时的动作。
在不间断运行中也有效。
生产中如检查出元件坠落，则暂停并显示元件坠落。
(元件检测的时间段设在完成贴片之后)
７ 元件坠落时暂停
元件坠落时继续生产。
设置元件用尽或激光重试超次暂停、选择重试、按下<START>开关
时，是否在执行重试前进行跟踪吸取。
在执行重试前执行吸取跟踪。此时，吸取跟踪对象供给
装置组合框为“有效”状态，可选择下列条件。
(在下述项目中默认值显示为“a”。)
a.元件用尽的供给装置
b.元件用尽或出错的所有供给装置
c.元件用尽的供给装置和所有安装相同元件的供给
装置
８
无元件暂停后，重新运行
时跟踪吸取
不执行吸取跟踪。此时，吸取跟踪对象供给装置组合框
“无效”，无法进行选择。
・
设置在运行吸取 贴片监视功能执行「检查有无元件」出现错误
时，「是」/「否」使生产暂停。
・
贴片时进行了摄像，从吸取 贴片监视用计算机取得元
件有无检查结果，结果为错误时，在完成该循环元件贴
片后，生产暂停。
・
暂停后可立即在吸取 贴片监视用计算机上对原因进行
分析。
9
在配置显示器发生有无
元件错误时暂时停止
（吸取·贴片监视检查
有无元件错误时暂停）
・
贴片时进行了摄像，从吸取 贴片监视用计算机取得元
件有无检查结果，即使结果为错误时，也继续生产。
生产结束后，在搬出基板、上述检查有无元件时，若发
生错误，则停止生产。
通过使用单元将“不间断运行”设置为“有效”，则下述项目将
无条件地处于未使用状态，无法进行选择。
①元件用尽时暂停。
②出错时暂停。
③元件用尽后重新运行时测量元件高度。
④元件用尽后重新运行时进行验证检查。
⑤元件用尽后重新运行时检查SOT方向。
操作手册Ⅱ
4-43

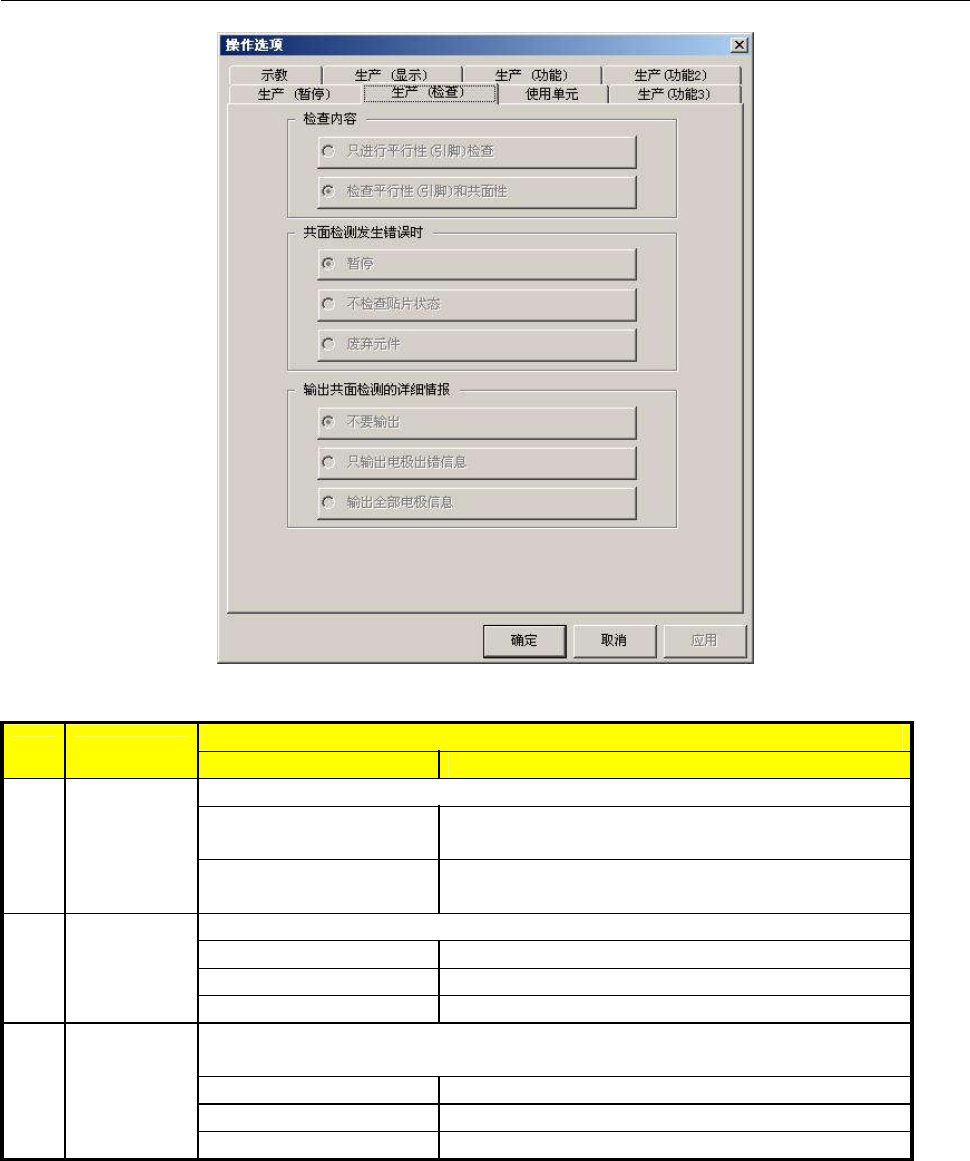

4-2-2-6生产时的检查选项设置
设置共面(选项)。
内容
序号 项目 1
项目 2 运行及详细内容
选择共线性检查内容。
只进行平行性（引脚）检
查
对引脚所在各边单独实施引脚悬浮检查。
检查所有引脚的上下方向弯曲。
１
检查内容
检查平行性（引脚）和共
面性
以共线性检查所获取的数据为依据，制成检查引脚悬
浮的基准面，并从该基准面对各引脚悬浮进行检查。
选择共面检查结果为错时的处理方法。
暂停 如检查中出错，则暂停并在监视器上显示信息。
不检查贴片状态 检查中即使出错，也不检查而执行贴片。
２
共 面 检 测 发
生错误时
废弃元件 废弃检查中出错的元件。
设置共面检查中出错时是否把错误内容输出到监控器或文件。
“共面检查出错时”的设置，仅在“暂停”时有效。
不要输出 不输出错误的内容。
只输出电极出错信息 仅输出出错的电极(引脚或球)信息。
３
输 出 共 面 检
测 的 详 细 情
报
输出全部电极信息 出错后，输出所有电极信息。
