操作手册Ⅱ
4-53
4-4-3文件

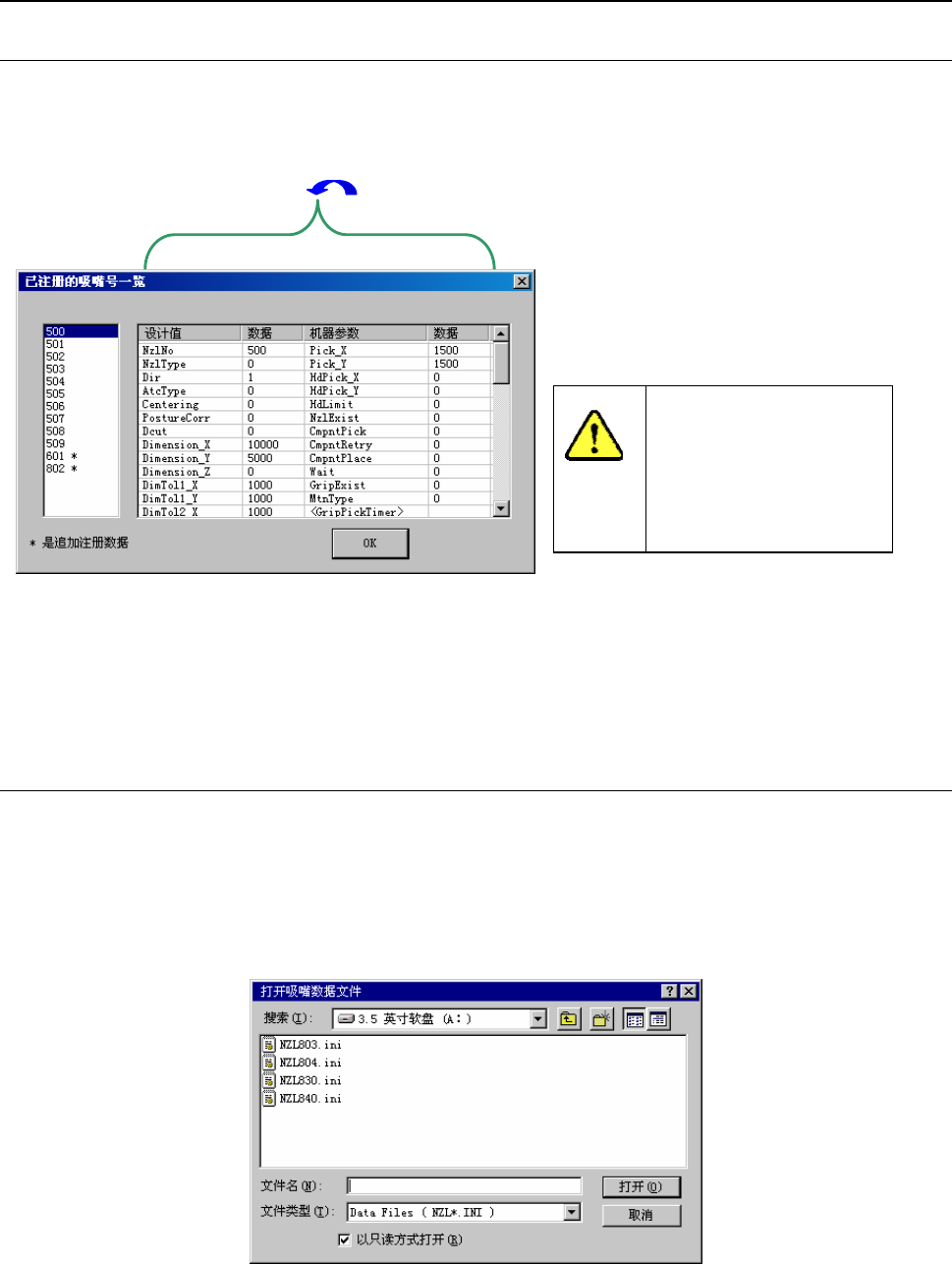

4-4-3-1已注册的吸嘴一览表
显示已注册的吸嘴一览表及其信息。
从菜单栏中选择“文件”/“注册吸嘴一览”，则显示已注册的吸嘴编号一览表。
吸嘴信息窗口
注意
请绝对不要改变该内容。
如果改变，有可能导致贴
片不良等问题。
需要进行设置时，请向本
公司技术人员咨询。
图 4-1已注册的吸嘴一览
左侧的列表框中显示现在已注册的吸嘴编号一览表。在初始设置中，仅可显示标准吸嘴
(500～509)。
右侧的列表框中显示左侧列表框中已选中的吸嘴数据。
4-4-3-2读取吸嘴数据
要使用特别订购的吸嘴时，需将特别订购吸嘴的信息追加设置到系统中。
通常用FD来提供追加吸嘴的信息。
追加吸嘴信息的文件表格为“NZL***.ini”的ini文件(“***”为吸嘴编号)。
从菜单栏中选择“文件”/“读吸嘴数据”，则显示“打开吸嘴数据文件”画面。
选择指定的文件，按下“打开”按钮，即可注册。
可在“已注册吸嘴编号一览(图4-16已注册的吸嘴一览)”中确认已追加的吸嘴编号。
操作手册Ⅱ
4-54

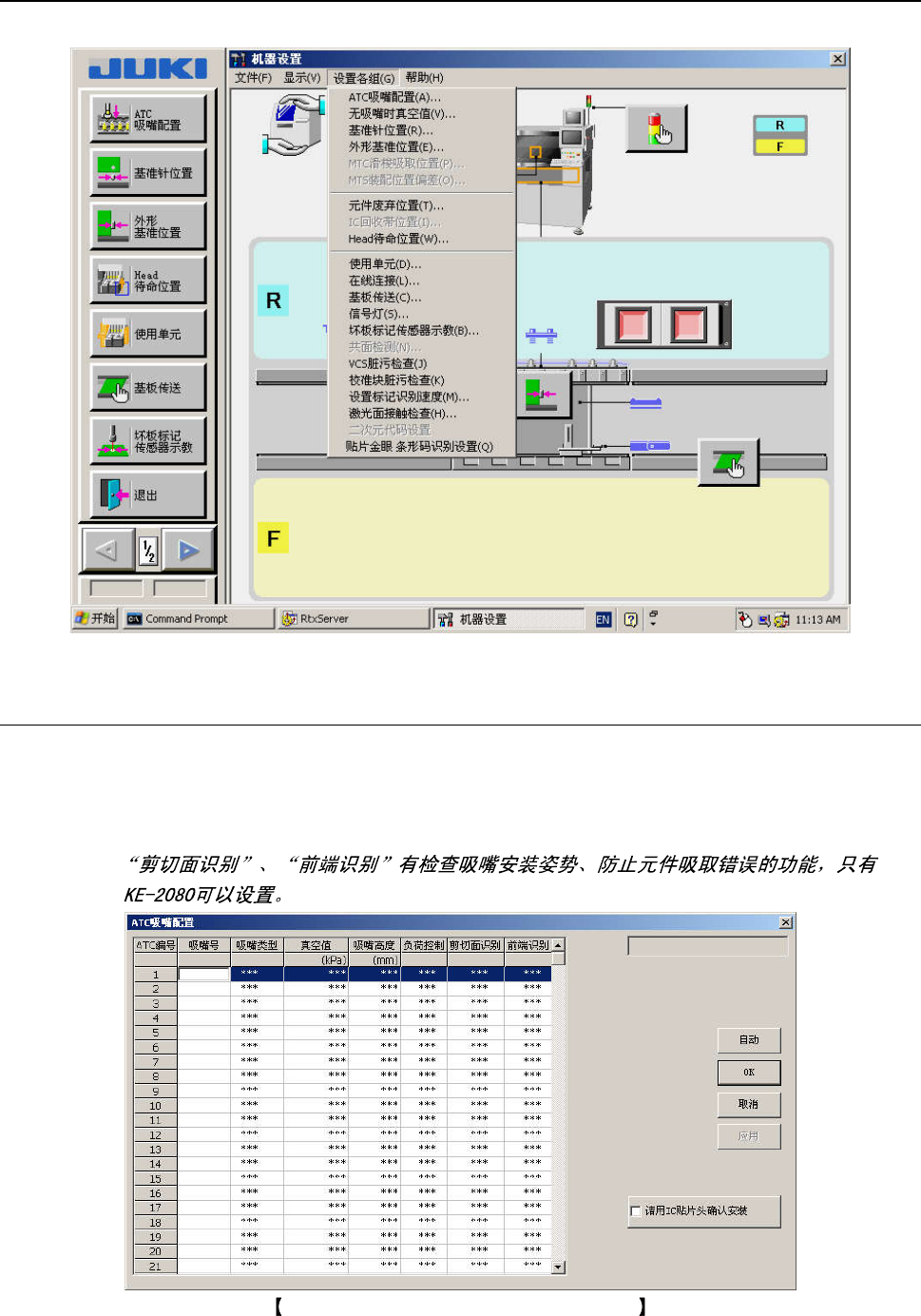

4-4-4设置各组
从菜单栏中选择“设置各组”，显示如下图所示的项目。
4-4-4-1ATC吸嘴配置
设置ATC吸嘴配置中各个吸嘴的信息。
选择ATC吸嘴配置，则显示下列ATC吸嘴配置画面。
设置“吸嘴号”、“吸嘴类型”、“真空值”、“吸嘴高度”、“反射”、“剪切面识别”、
“前端识别”。设置将自动进行。但也可通过键盘来输入“吸嘴号”。
ATC 吸嘴配置设置画面(显示例KE-2080)
操作手册Ⅱ
4-55
1）设置方法
基准贴片头安装吸嘴后，用激光来测量吸嘴顶端的高度(反映吸嘴高度)与吸嘴的外形宽度(反映
吸嘴编号)，并获得真空值。
① 个别设置：单击相应的吸嘴编号，按下“F3”键，即可设置。
按下“DELETE”键或“BACKSPACE”键即可删除。
② 统一设置：统一自动设置所有的 ATC 编号或已选择的多个 ATC 编号。
<设置步骤>
(1)请点击“自动”按钮。
(2)显示如下的画面。
选择要设置的 ATC 编号，单击“确认”。
全部选择时，点击“全部选择”后，单击“确认”。
选择“F3”或“OK”后，轴开始移动，进行吸嘴的装卸。因此，在按下“F3”或“确
认”前，请务必确认装置内部无人作业。另外，为了避免人身伤害，在设备运行时，
切勿将手放入装置内部，也不要将脸和头靠近装置。
①要中断自动设置时，请按下“STOP”开关。
②在自动设置前，当已输入的吸嘴编号与自动设置获得的吸嘴编号不同时，优先使用自动设
置获得的吸嘴编号。
③配置特别订购的吸嘴时，请在执行自动设置后，重新输入准确的吸嘴编号。
