操作手册Ⅱ 4-57 ⑤滑动状态(选购项) 检查吸嘴安装后的滑动状态。 负荷吸嘴检查是以标准吸嘴 500 ～ 509 号吸嘴，以及负荷控制对象吸嘴 600 多号为检查对象。 负荷控制对象吸嘴，是对负荷输入范围的负荷可否进行全部校正，进行自动模拟检查。 负荷吸嘴检查对象吸嘴、负荷检查阈值列表如下。 No. 吸嘴号 补偿量 ( μ m) 检查阈值 (% ) 1 500 ～ 505,509 1500 理论值± 40 …
操作手册Ⅱ
4-56
图0-1

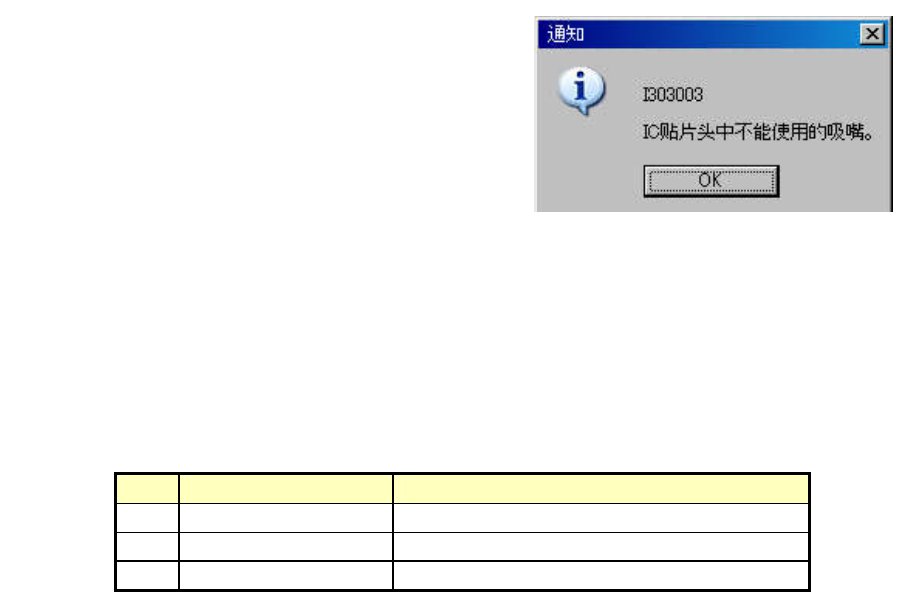

图 4-21不能使用的吸嘴通知画面
2）设置项目
① 吸嘴号
设置配置给ATC的吸嘴编号。
② 吸嘴类型
设置配置给ATC的吸嘴种类。
表 4-2可设置的吸嘴类型
No. 设置项目 设置内容
1 通常 通常的吸嘴
2 T 型 吸尘器型吸嘴
3 夹持 夹持吸嘴
③ 真空值
对基准贴片头(L1)上装有吸嘴时的真空值进行设置。
与“4-4-4-2章无吸嘴真空值”组合使用，用于判断有无吸嘴和元件。但因有无吸嘴、元件由激
光判定，因此该设置值只为辅助性信息。
④ 吸嘴高度
设置相对于基准吸嘴长度的偏移值。
该微调值用于激光测量元件时的高度控制。
③确认 IC 贴片头的安装选中“请用 IC 贴片头
确认安装”按钮后，通常在测量后会用 IC 贴
片头进行测量，确认是否可用 IC 贴片头识别。
（测量的吸嘴为标准吸嘴时，不可执行。）
（仅 KE-2080 可选择此项）
若是 IC 贴片头不能使用的吸嘴，则会显示
图 4-21 图示的错误信息。
操作手册Ⅱ
4-57
⑤滑动状态(选购项)
检查吸嘴安装后的滑动状态。
负荷吸嘴检查是以标准吸嘴 500～509 号吸嘴，以及负荷控制对象吸嘴 600 多号为检查对象。
负荷控制对象吸嘴，是对负荷输入范围的负荷可否进行全部校正，进行自动模拟检查。
负荷吸嘴检查对象吸嘴、负荷检查阈值列表如下。
No. 吸嘴号 补偿量(μm) 检查阈值(%)
1
500～505,509
1500
理论值±40
2 506,507,508C 1500
理论值±40
3 601,602,603 33000
理论值±40
⑥反射
使用 VCS 对吸嘴前端的反射状态进行识别，检查可否作为防眩吸嘴在 MNVC 上使用。
(仅限 MNVC 使用时)
No. 设置项目 设置内容
1
OK 防眩吸嘴 可使用
2 NG 防眩吸嘴 不可使用或不是对象
3 *** 未进行防眩吸嘴识别
反射识别失败时，识别结果会显示”NG”。
①反射识别失败的吸嘴，通常也可通过生产。
②反射识别失败的吸嘴，不能作为防眩吸嘴使用，如果要作为防眩吸嘴使用，请将前端
涂成黑色，再进行一次分配。
③如果执行第「②」项仍然识别失败，请更换吸嘴后，再进行一次分配。
④如果进行了反复分配，会有识别结果不稳定的吸嘴。如果将这样的吸嘴作为防眩
吸嘴使用，使用 MNVC 识别结果可能也会不稳定，请执行②或③项。
操作手册Ⅱ
4-58
⑦D型剪切面识别
对使用 VCS 进行吸嘴的 D 型剪切面图像识别的可否识别状态进行设置。(仅 KE-2080)
No. 设置项目 设置内容
1 OK D 型剪切面识别 可
2 NG D 型剪切面识别 不可
3 *** 未进行 D 型剪切面识别
4 － 不是 D 型剪切面识别对象的吸嘴
⑧前端识别
对使用 VCS 识别吸嘴前端的可否识别状态进行设置。(仅 KE-2080)
No. 设置项目 设置内容
1 OK 前端识别 可
2 NG 前端识别 不可
3 *** 未进行前端识别
4 － 不是前端识别对象的吸嘴

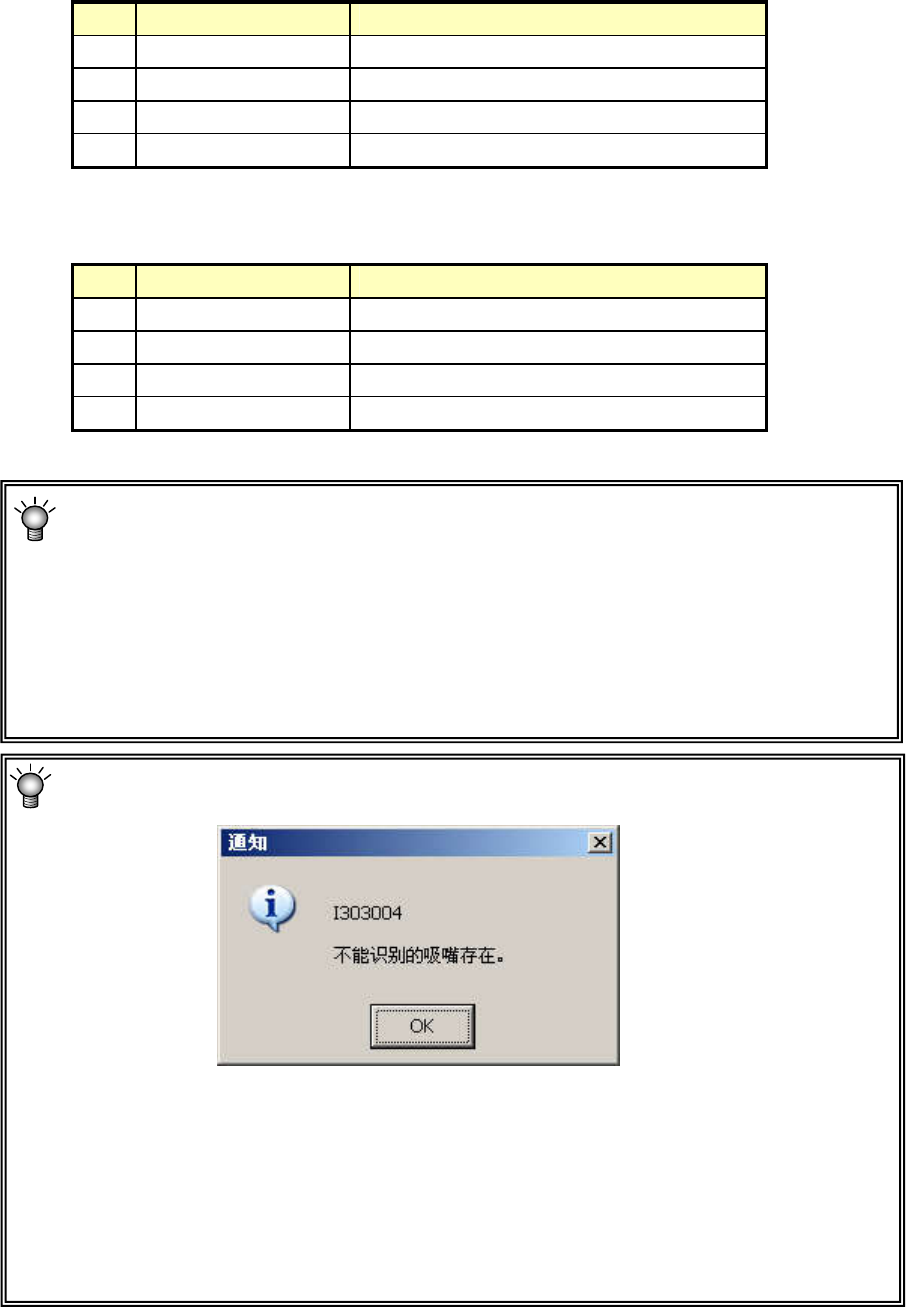

D 型剪切面识别、前端识别失败时，会显示如下不能识别通知，识别结果为“NG”。
①D 型剪切面识别、前端识别失败的吸嘴，也可进行正常生产。
②D 型剪切面识别、前端识别失败的吸嘴，不能在生产中进行 IC 贴片头的角度校正，所以
需要进行角度校正时，要擦干净对象部分的脏污，重新进行分配。
③执行「②」识别仍失败时，请更换吸嘴，再进行一次分配。
④反复分配、进行识别时，有的吸嘴识别结果不稳定。这种吸嘴在生产中有时不能进行角
度校正，遇此情况请执行②或③。
D 型剪切面识别、前端识别，在吸嘴有伤痕、裂痕、脏污等情况下，有可能识别失败。
此外，吸嘴形状等也有影响，下列几种吸嘴，识别可能失败。
＜D 型剪切面识别＞
・
吸嘴上带着固定螺丝的。
＜前端识别＞
・
吸嘴及其周边为黑色、或是金属等，在识别画像时，吸嘴前端和周围难以区别的。
・
宽度极薄的Ｔ型吸嘴。
