操作手册Ⅱ
4-66
4-4-4-8IC回收带位置
设置IC回收带的安装位置和IC回收带上的元件废弃位置(IC回收带前侧传感器的中央位置)。
选择IC回收带位置，则显示下图所示的IC回收带位置设置画面。
1) 设置项目
设置安装编号与元件废弃位置。
1 2 3 ············ 65 66 67 ···
・ ・ ・ ・ ・ ・ ・ ・
2) 设置方法
① 安装位置
请选择位置设置按钮，显示下列安装位置设置画面。
选择“前面”或“后面”，用键盘输入安装有IC回收带的送料器台编号。输入后，选择“确
认”。
② 元件废弃位置
通过示教或用键盘来设置。
输入光标在X或Y上时示教XY的值，输入光标在Z上时，示教Z的值。
·为了避免人身伤害，在操作 HOD 的过程中，切勿将手放入装置内部，也不
要将脸和头靠近装置。
·送料器孔编号的输入范围为右贴片头的可移动范围。
传感器
安装编号
元件废弃位置
送料器台
IC 回收带
操作手册Ⅱ
4-67
4-4-4-9贴片头（Head）待命位置
在“元件数据”的“附加信息”画面中，将“元件废弃”指定为“元件保护”时，如果发生错误，
则贴片头移动至“贴片头待命位置”，作业人员可用手从贴片头上回收元件。此时，“贴片头待
命位置”为画面中指定的地方。
选择贴片头待命位置后，显示如下列贴片头待命位置设置画面。
1) 设置项目
设置元件保护的暂停位置。
2) 设置方法
通过示教或用键盘来设置。
输入光标在X或Y上时示教XY值，输入光标在Z上时，示教Z值。
为了避免人身伤害，在操作 HOD 的过程中，切勿将手放入装置内部，也不要将
脸和头靠近装置。
操作手册Ⅱ
4-68

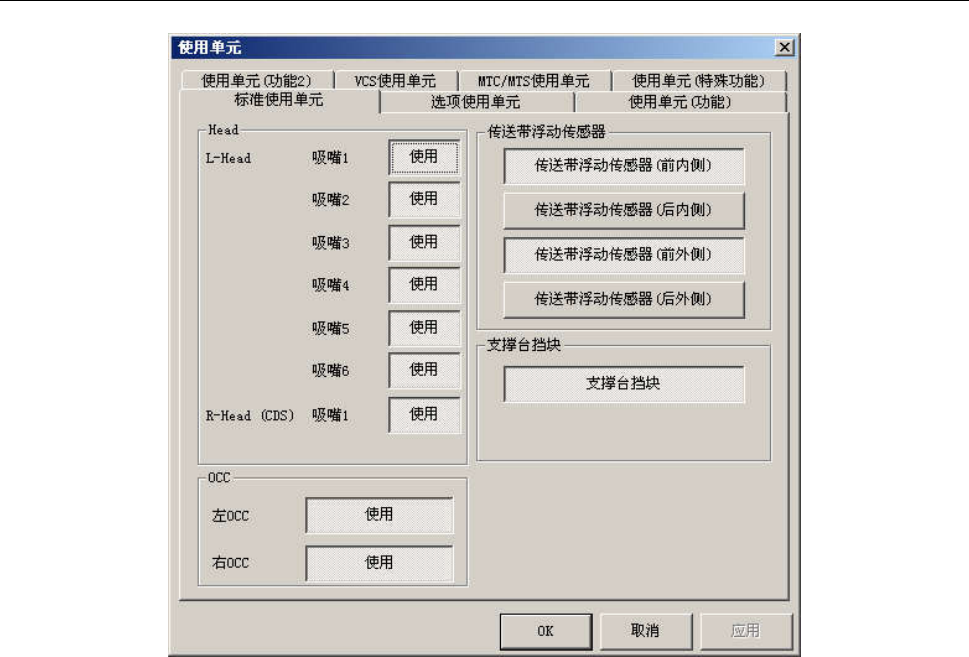

4-4-4-10使用单元
可在标准装备或选项单元，选择设置是否使用该功能。
【显示例.KE-2080】
点击标签，指定“标准使用单元”、“选项使用单元”、“使用单元(功能)”、“VCS使用单元”、
“MTC/MTS使用单元”。
1)标准使用单元
指定单元的使用/不使用。
万一单元发生故障时，在本项目中指定为“不使用单元”，就可不必修改生产程序数据而执行吸
取贴片。
按钮为凸状态时为“不使用”，凹状态时为“使用”。
· 将贴片头从“不使用”状态变为“使用”时，会执行各贴片头返回原点。请按画面的指示执
行返回原点。
· 将贴片头从“使用”状态变为“不使用”状态时，该贴片头会自动上升，使伺服进入
“OFF”（关闭）状态。若是所有贴片头的伺服都“OFF”时，必须手动将不使用的贴片头上升
到顶住的位置，进行返回原点。出现此种情况时，请根据画面的指示进行操作。
