操作手册Ⅱ
2-36
2-3-5-2元件数据的制作
元件数据的制作画面(元件表)包含初始画面在内,共由5个画面(“包装方式”、定中心”、
“附加信息”、“详述”、“检测”)构成。其中,仅初始画面(包含“包装方式”的信息)
需要设置。
其他的项目的初始值已登录。请只设置必要的项目。
2-3-5-2-1初始画面
1) 注释
对仅靠元件名称难以区分的元件、输入注释。
注释也可省略。

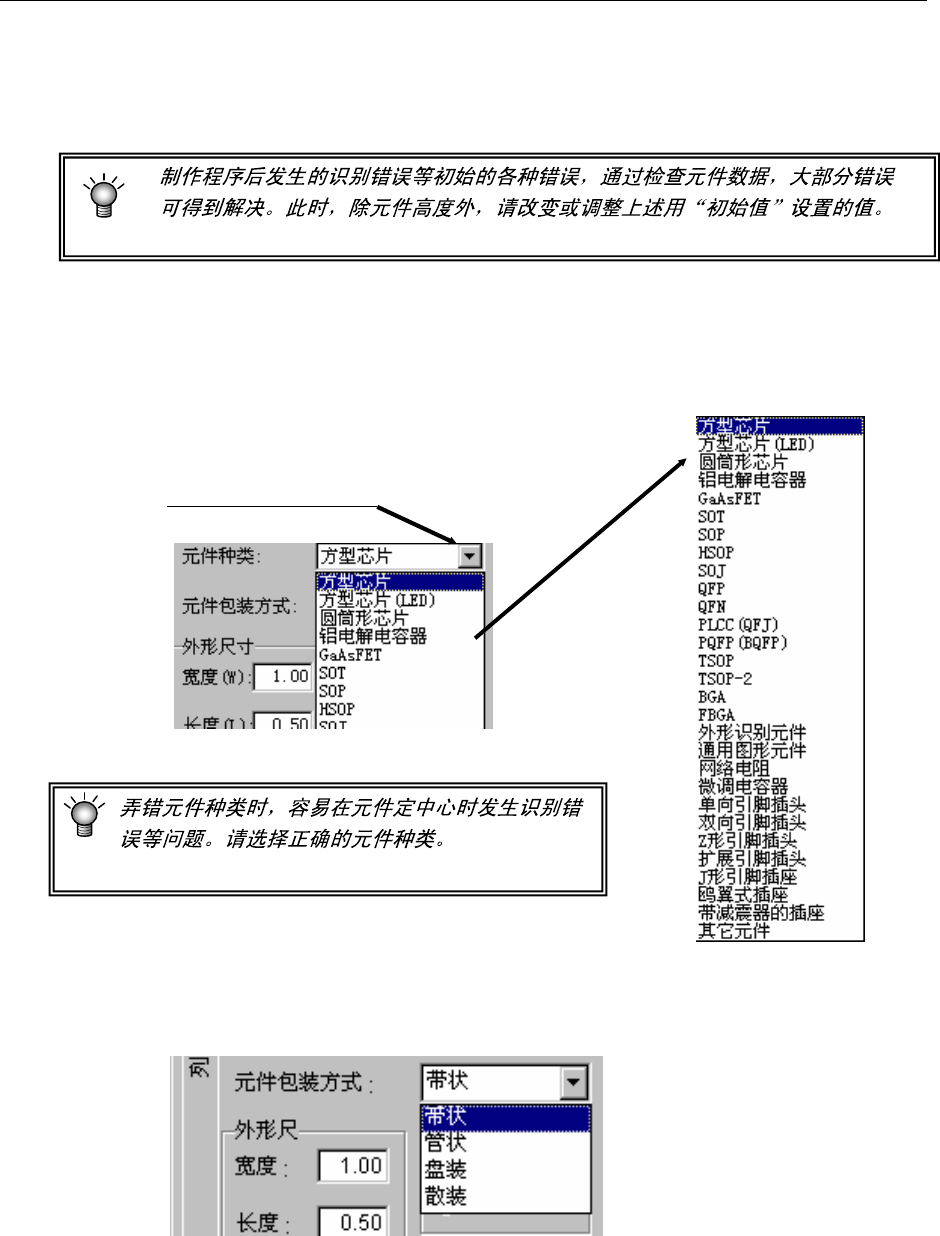

2) 元件种类
从下拉式列表中选择元件种类。
从显示的列表中选择。
3) 包装方式
从显示的包装方式列表中选择元件供给装置的种类。需要进行变更时,请从下拉式列表中选
择元件包装方式。
操作手册Ⅱ
2-37

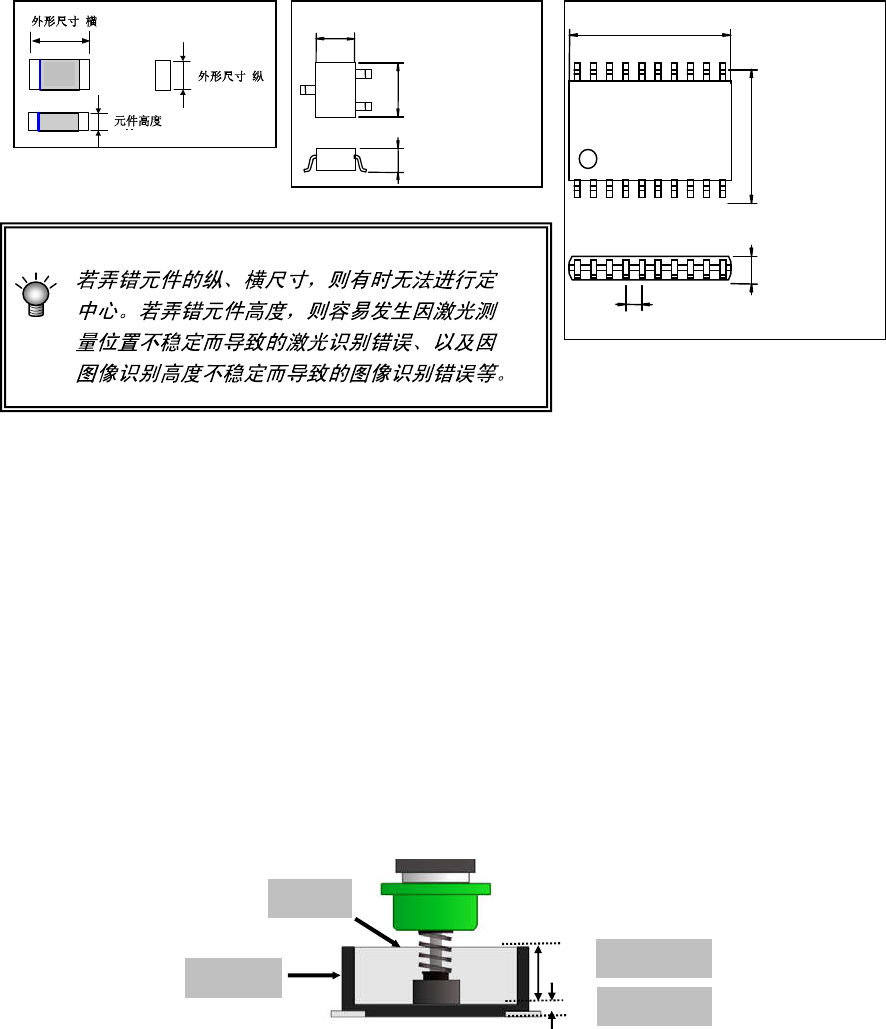

4) 外形尺寸
输入适用于各元件类型的元件外形尺寸。
请参考表格画面左下部显示的元件图形,进行输入。
另外请注意,根据元件类型,有时“包含”引脚,有时“不包含”引脚。
◆方形芯片 ◆SOT ◆SOP
5) 定中心方式(图像定中心仅 KE-2070MNVC KE-2080 可选择)
指定求出元件中心的方法。
请配合元件(在考虑规格、精度、节拍的基础上)进行选择。
但,因元件种类不同,可使用的定中心方式会受到限制。
6)吸取深度
输入从吸嘴吸取面的高度到元件表面的高度。
通常,可使用默认值。
例)当连接器元件等,吸嘴的吸取面比元件表面低时,需输入由吸嘴顶端到元件表面的尺寸。
此时,“元件高度”为吸嘴顶端到元件背面的尺寸。
外形尺
元件高度
外形尺寸
+
元件高度
外形尺寸
外形尺寸
引脚
+
+
连接器
吸取深度
元件高度
操作手册Ⅱ
2-38

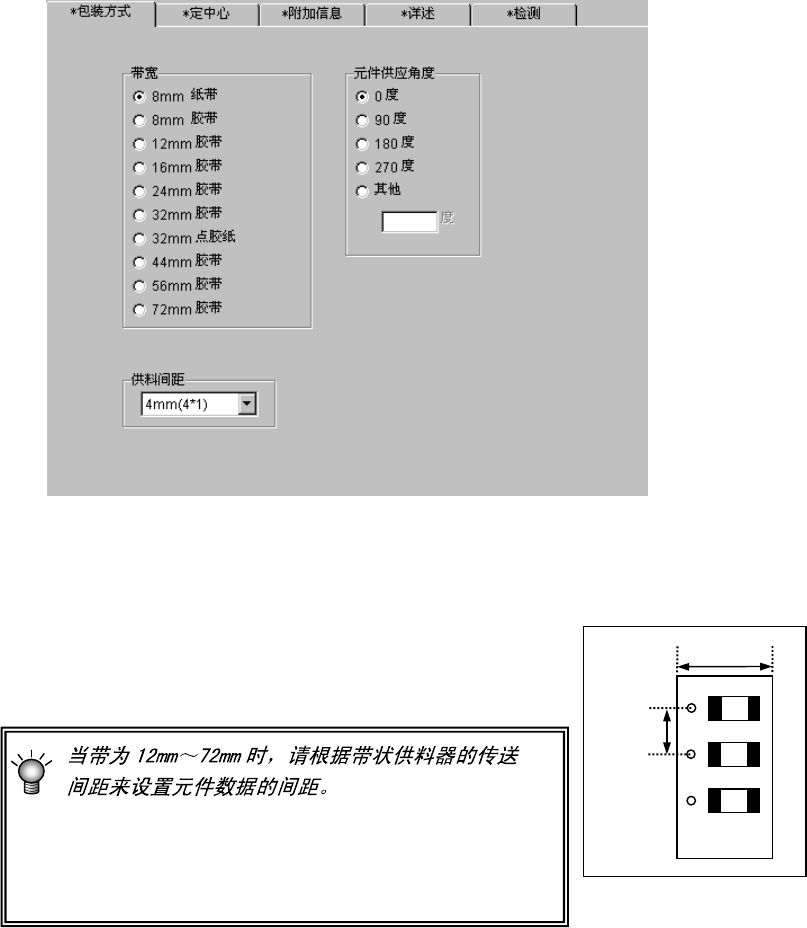

2-3-5-2-2包装方式
1) 带状元件的输入方法
①带宽
选择带的宽度。
②间距
选择带的传送间距。
例) 12mm 的带状供料器(FF12FS)以 8mm 的间距传
送时,将带状供料器的传送挡块设为“8”,然后将
“元件数据”的间距设为“4*2”。
有关带状供料器的设置,请参照“带状供料器使用说明书”。
③元件供应角度
输入带状供料器上的元件包装方式相对于基准姿势0°(贴片角度0°)的供应角度。
JUKI推荐元件姿势,请参见2-3-5-2-2的5)元件供应角度。
带宽
间距
