操作手册Ⅱ
1-11
1-4-1-4OCC的构成
用摄像机检测出基板标记的位置，并自动进行校正。
标准配备有同轴反射照明与偏光滤光片。

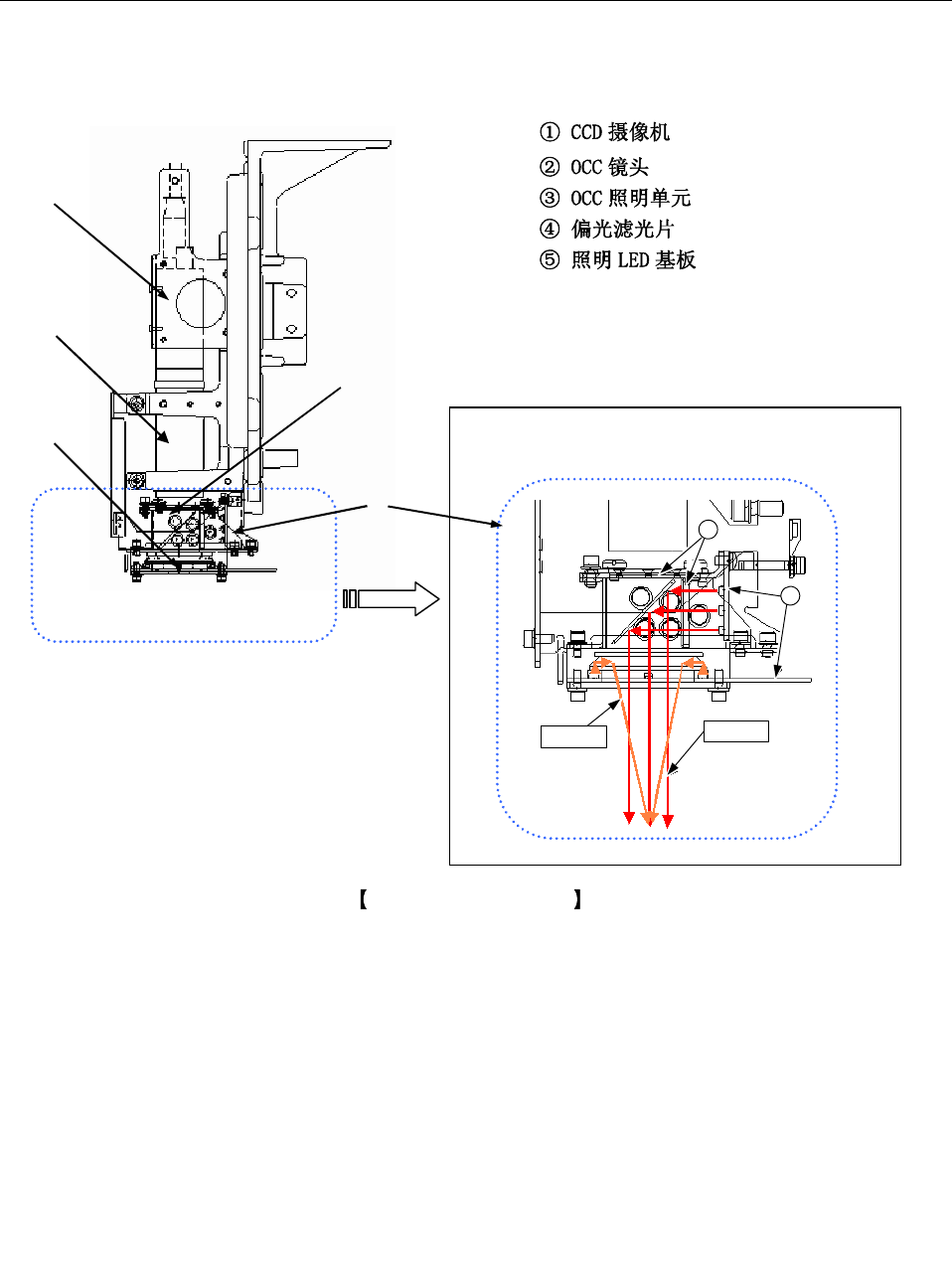

OCC 单元的各部分名称
②
①
④
⑤
垂直照明
角度照明
4
5
③
操作手册Ⅱ
1-12
1-4-1-5VCS的构造
通过组合各LED照明，及调整亮度，形成多种多样的照明图案，可制作出适应于识别对
象（引脚、球形、元件外形）的照明图案。
所照射出的识别对象通过设置在下部的VCS摄像机拍摄并进行图像处理。
反射/同轴照明：QFP、SOP等引脚元件
侧面照明：BGA、CSP等球形元件
透射照明：外形识别元件

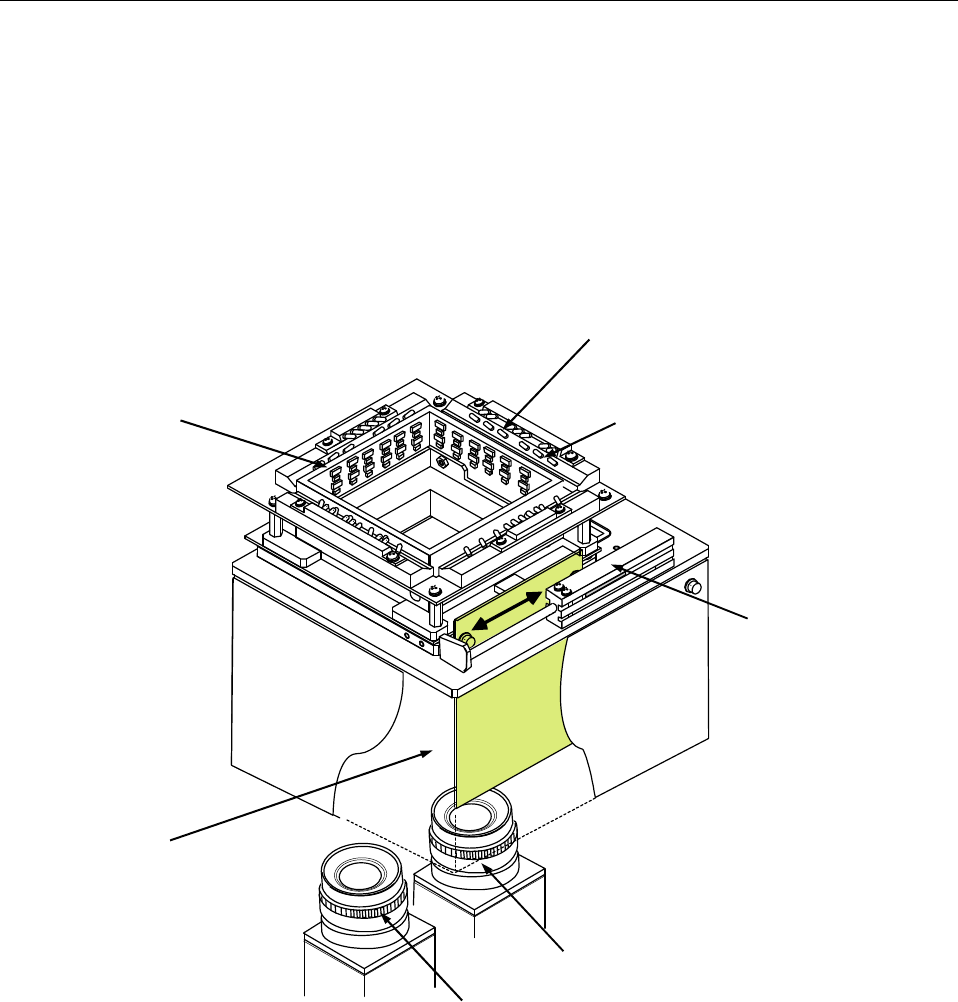

【VCS 单元各部分的名称】
① LED基板(上层透射照明)
② LED基板(下层透射照明)
③ LED基板(侧面照明)
④ LED基板(同轴照明)
⑤ VCS摄像机(标准：54mm)
⑥VCS高分辨率摄像机(选购件：27mm)
⑦ 汽缸(仅在选项时增加)
①
⑥
⑤
④
⑦
③
②
操作手册Ⅱ
1-13
1-4-1-6HMS
HMS(高度测量装置)系统用于测量元件高度、送料器的吸取位置等。

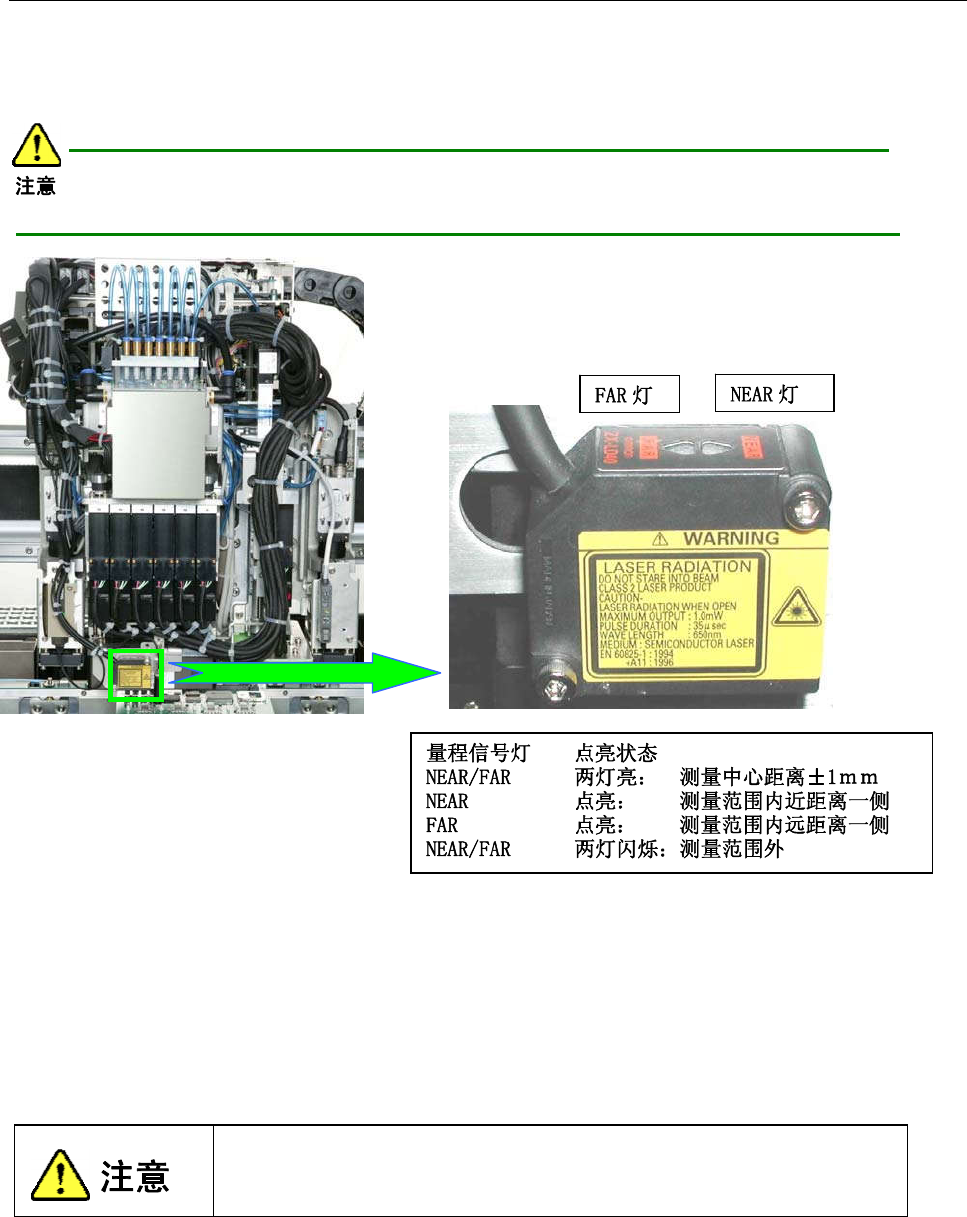

此系统由实际装备在贴片头的高度变化传感器（传感器部分与功放部分）和控制此传感器的 HMS 基板
构成。
传感器功放部分和基板上的调整旋钮及开关等已在出厂时调整好，请勿调整。
◆HMS 符合 JISC6802 激光安全规格 CLASS2 标准。
请按照本手册指示使用，以便确保安全使用。
高度传感器使用的激光会发出可见激光束。
切勿直视光束，也不要去触摸。
