操作手册Ⅱ
4-23

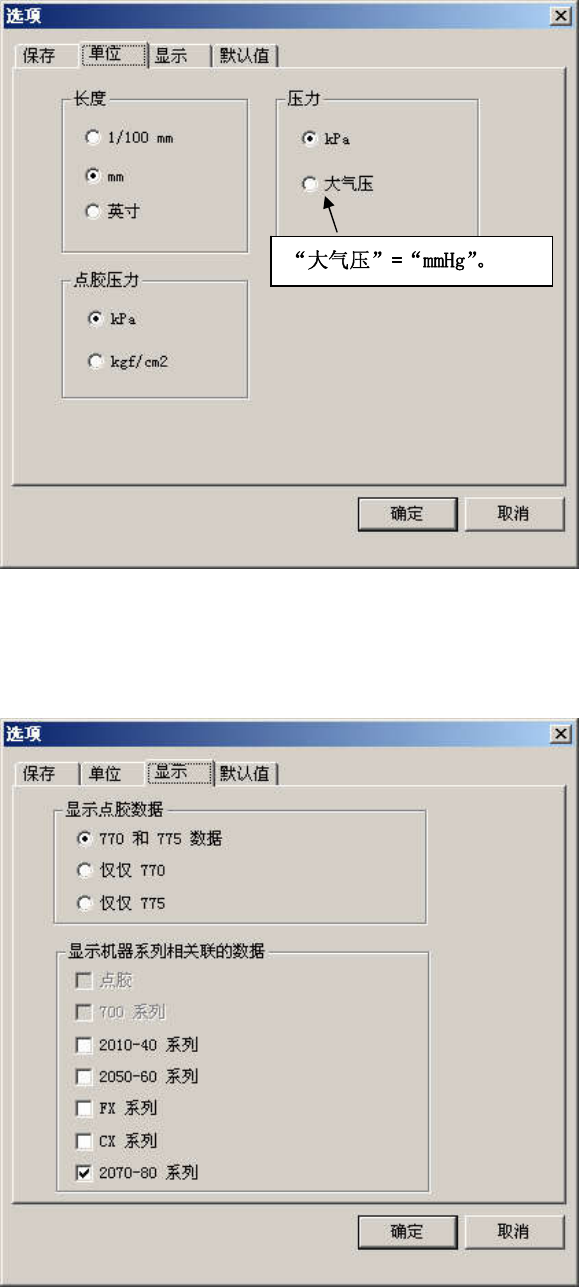

2) 单位
指定长度和压力的单位。在 KE-2050R/2055R/2060R 中没有使用“点胶压力”
3) 显示
请确认是否已选中“显示机器相关的数据”中的“2070-80系列”。
其它项目在本设备中不使用
操作手册Ⅱ
4-24
4) 默认值
①如何设置吸嘴的默认值
在“500号吸嘴”与“502·503号吸嘴”中指定要使用的吸嘴。制作数据时自动选择的吸嘴号，
将根据根据这里的设置而变。
例)指定“使用500号吸嘴为默认值”时
□输入元件尺寸“2mm×1.2mm 后，“500 号吸嘴”即被自动选择。
② 更改元件尺寸时选择吸嘴
元件尺寸有变更时，需要选择的吸嘴号、真空压。
按照在此处的设置后，当数据变更时会自动选择吸嘴号、真空压。
设置“吸嘴号、真空压返回默认值”时
⇒
元件尺寸变更后，将自动选择默认值。
操作手册Ⅱ
4-25

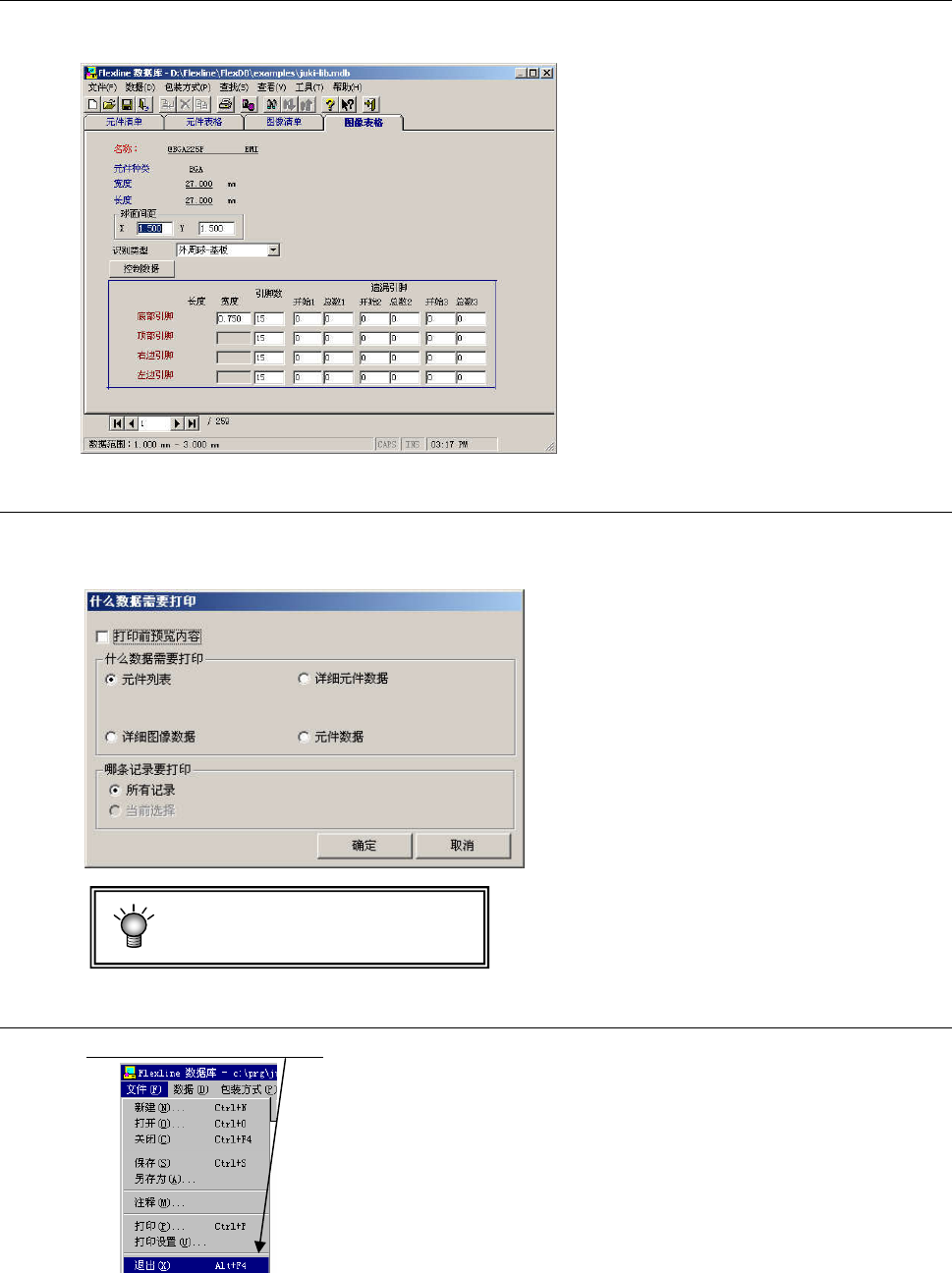

4-1-1-7制作图像数据
单击“图像表格”标签后，可显示制作图像数据的画面。
关于制作方法，请参见“4-3-7图像数据”。
4-1-1-8打印
从菜单栏中单击“文件”/“打印”后，显示如下画面。
设置打印条件，单击“确定”后，即可打印。
打印需要安装打印机驱动程序。
4-1-1-9退出数据库
单击“文件”/“退出”。
