操作手册Ⅱ 4-78 4-4-4-12基板传送 设置基板传送时的条件。 选 择 基 板 传 送 后 ， 显 示 如 下 基 板 传 送 设 置 画 面 。 图 4-38基板传送设置画面
操作手册Ⅱ
4-77
4-4-4-11在线连接
使用HLC或IS时要设置。

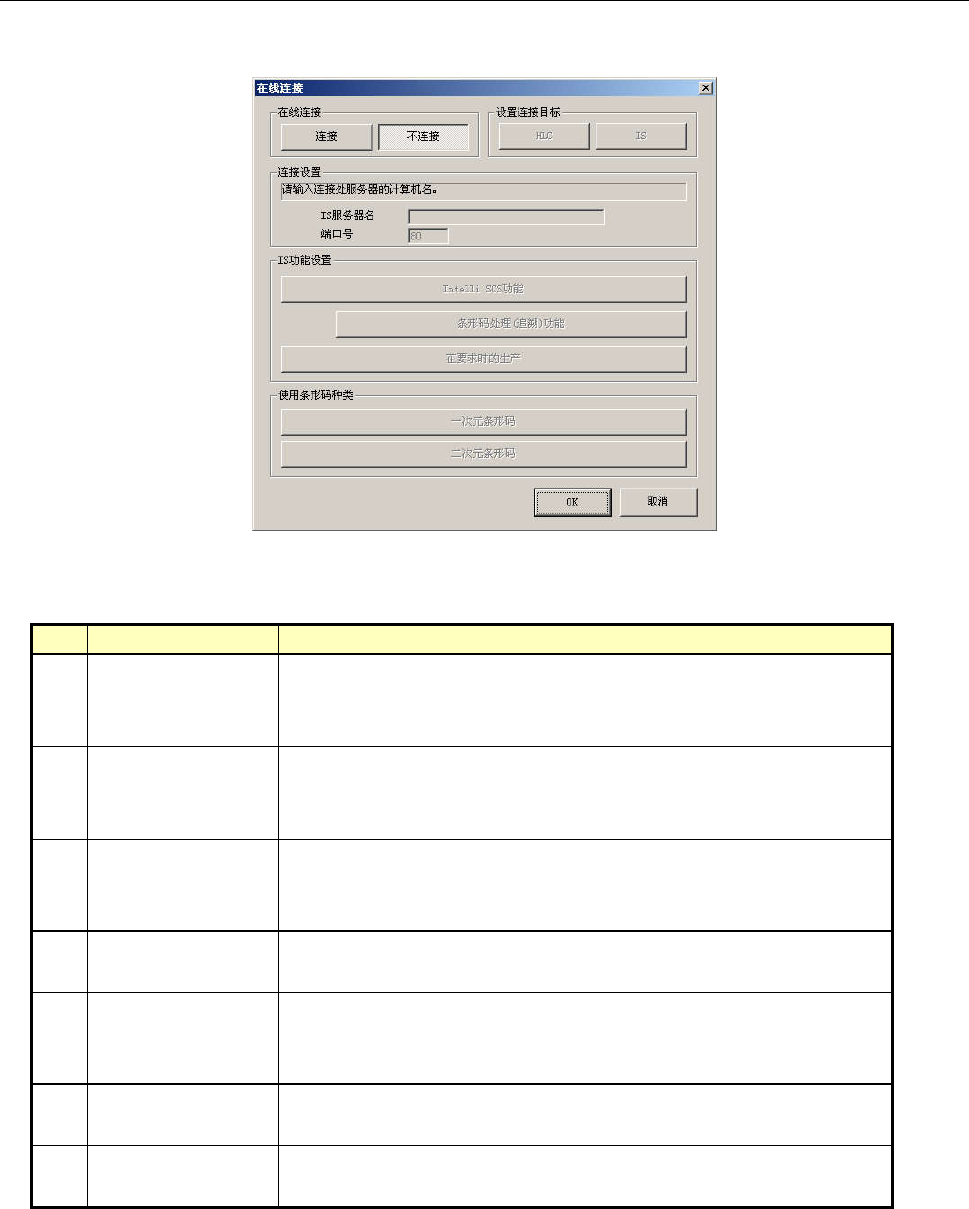

选择在线连接后，即显示如下在线连接的设置画面。
1) 设置方法与内容
No.
项目 设置内容
1
在线连接
将本装置在线连接时，要设置为“连接”。
选择后，按钮即变为凹状态。
设置为不连接时，所有项目的设置即变为无效状态。
2
设置连接目标
设置在线连接为“连接”后，需要设置是与 HLC（选购项）或 IS
（选购项）连接。
设置为连接到 HLC 时，其他设置即变为无效状态。
３
连接设置
连接目标设置为“IS”时，要设置用于与 IS 通信的 IS 服务器名
及连接端口号。从此处指定的服务器取得元件数据及机器设定。
IP 地址号，请按照网络管理员的指示进行设置。
４
Intelli SCS 功能
使用 Intelli SCS（选购项）时，选择此项。
选择后，按钮即变为凹状态。
５
条形码处理（追溯）
功能
使用追溯（选购项）时，选择此项。
未选择 Intelli SCS 功能时，无法选择。
选择后，按钮即变为凹状态。
６
在要求时生产
（随需应变）
使用随需应变生产（选购项）时，选择此项。
选择后，按钮即变为凹状态。
７
基板代码
选择要使用的基板代码。
未选择追溯功能或随需应变生产时，无法选择。
※IS 的在线连接设置变更后，请关闭一次贴片机，重新启动。
※IP地址的各字段可在“0～255的值范围内进行设置”。站点之间不可设置同一个值。
也不可将所有字段都设置为0。
※有关服务器设置（No3～No7）的各项目的详情，请参见IS的使用说明书。
操作手册Ⅱ
4-78
4-4-4-12基板传送
设置基板传送时的条件。

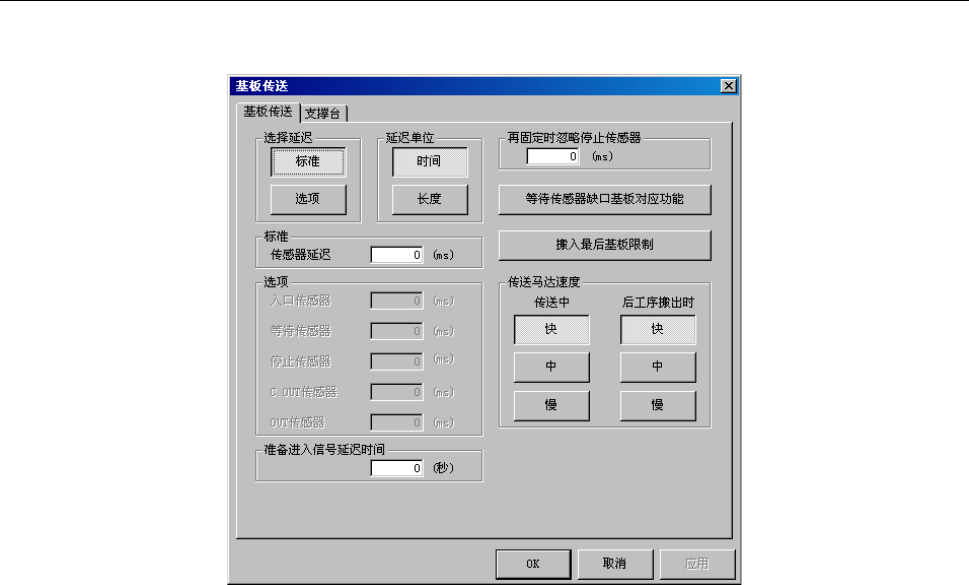

选择基板传送后，显示如下基板传送设置画面。
图 4-38基板传送设置画面
操作手册Ⅱ
4-79
No
.
项目 设置内容
1
选择延迟
对各种传送传感器的延迟时间，选择是统一还是个别设置。选择后按钮成为凹状态。
·标准：各传感器采用相同的延迟时间
·选项：各传感器可设置不同的延迟时间
选择“标准”时，以下的“标准”传感器延迟时间有效。选择“选项”，“选项”的各
传感器设置的延迟时间有效。
２
延迟单位
基板传送传感器延迟时间的设置值，有两种单位可选：
ms：1/1000 秒长度(mm)。选择后，按钮成为凹状态。
３
传感延迟
当用“延迟时间选择”选择了“标准”时，设置延迟时间或长度。
４
选项
在“延迟时间选择”项目选择了“选项”后，应分别设置入口传感
器、等待传感器、停止传感器、C.OUT 传感器、OUT 传感器的延迟
时间或长度。
可设置的值为
0～2500(ms)、
0～1000(mm)。
5
准备进入信号
延迟时间
检测出向后续工序传出基板动作中的出口传感器ON 时，经过在SETUP 中设置的准备进
入（ReadyIn）信号延迟时间后，检查准备进入信号的状态。准备进入信号（ReadyIn）
ON 时，开始向后续工序传出基板。准备进入（ReadyIn）信号延迟时间的可设置范围
是0～300 秒。
6
再固定时忽略
停止传感器
因送料器悬浮等导致生产异常停止后重启生产时，不除去基板而重夹(翻转后夹紧)时
的延迟时间。
可设置的值为0～5000(ms)、0～200(mm)。
7
等待传感器缺
口基板对应功
能
当基板缺口部分停止在等待传感器上时，不论基板是否存在，等待传感器上的检验状
态即被清除，判断为无基板。
若把[等待传感器缺口基板对应功能]设置为有效，则等待传感器在[OFF]状态下也可储
存[ON]时的状态，确保基板的正常传送。
8
搬入最后基
板限制
搬入最后基板时，为了避免拖入下一个基板进来，应当停止发出准备搬出
（ReadyOut）信号。
9
传送马达速度
在[传送中]设置从入口传感器开始到出口传感器为止的传送速度。在[后工序搬出时]
设置从出口传感器开始到后工序为止的传送速度。可以设置慢、中、快3 个等级。
10
基板下降限制
设置支撑台的基板下降限制值。(单位为 mm)
11
速度
从“快”、“中”、“慢”、“慢2”的4 种速度中选择支撑台的速度。(默认值为“快”)
若因焊锡的粘度低等原因而导致元件易动，请设置为“中”、“慢”或“慢2”。
12
推进量（补偿
量）
输入支撑台上升时的偏移值(0～5mm)。
按已设置的值，支撑销向上顶压基板。
(默认值：0.5mm)
