操作手册Ⅱ
2-160
(6)询问
开始连续检测后，显示在检测后如何处理尺寸在1mm以下的元件的选择画面。
●每次废弃
元件进行每次指定的废弃。
●每次归还
元件返还原来的位置。
●每次询问
每1次检测结束后询问是否放回1mm以下的元件。
② 连续检测结束
检测完所有在条件中指定的元件后，显示如下信息。
操作手册Ⅱ
2-161
2-5-4-3检查
将实际使用的元件安上贴片头，通过图像识别，检查能否进行元件定中心。
使用速度检查功能，进行模拟生产，检查在各种运行中的 XY 偏差值。
为了避免人身伤害，在机器运行过程中，切勿将手和头伸入装置内部。

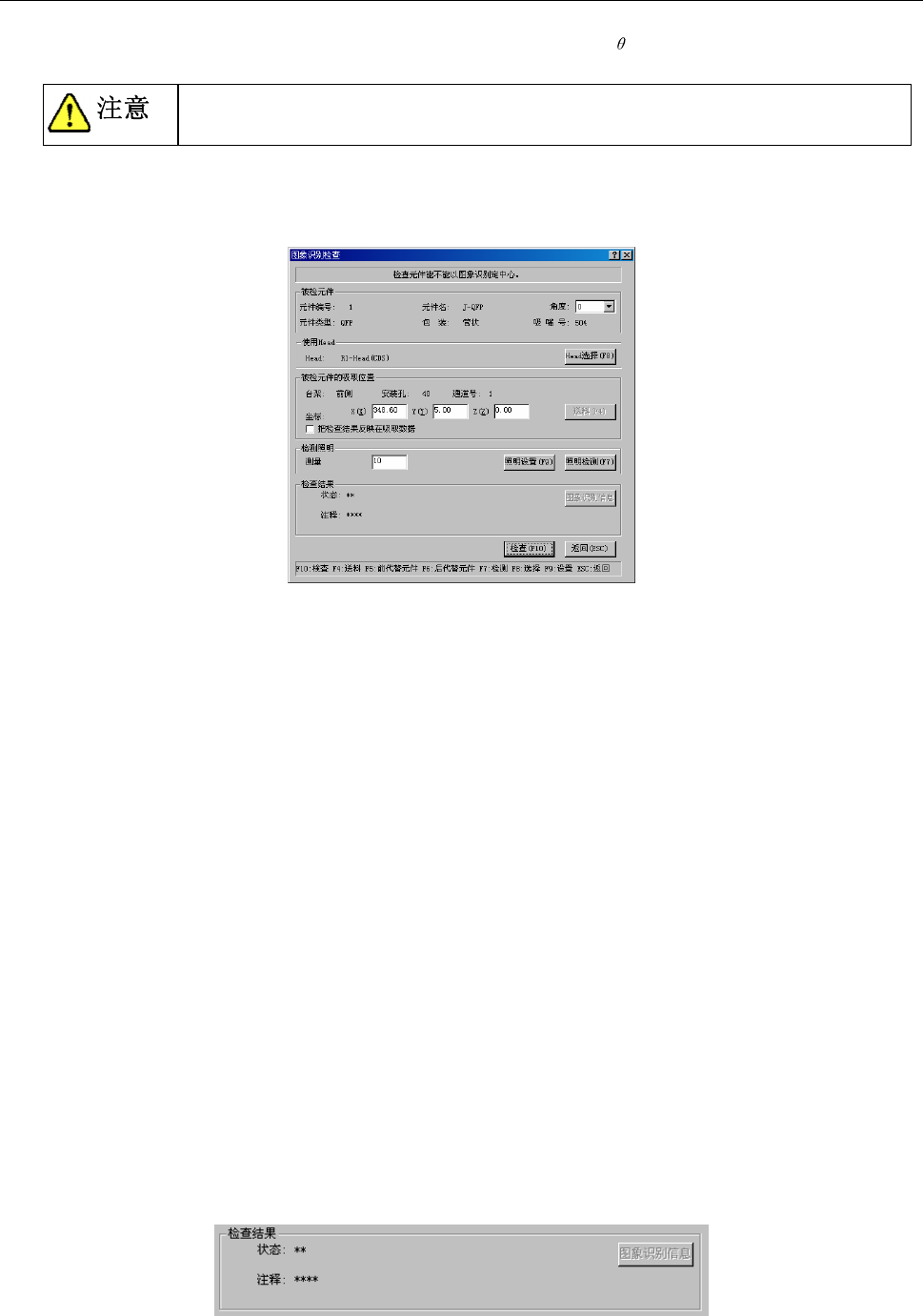

2-5-4-3-1图像识别检查
以下为识别检查的概要流程图。
(1)被检元件
为了进行图像识别检查，显示必要的元件内容。
(2)检测照明
当默认的照明亮度无法识别时，用此项功能，可获得最佳照明条件。
●照明设置：对检测照明设置详细的照明条件。
*有关设置照明的详细条件的说明，请参见CD使用说明书的4-5-4-3-4章节。
●照明检测：可自动测出识别元件所需的最佳照明条件。
(3)被检元件的吸取位置
显示吸取元件的吸取位置的内容。也可以更改为前一代替元件及下一代替元件的吸取位置。
当没有吸取数据时，或采用MTC时，各项目不会显示，也不能进行吸取位置的变更、供料器
顶推、示教。
●送料
顶推一下供料器，进给供应元件(除去32mm粘着卷带)。
●把检查（示教）结果反映在吸取数据
选择是否将使用HOD进行示教的结果反映在吸取数据中。不勾选时，坐标仅应用于此次吸取
时。
(4)图像识别检查结果
检查后，检查结果被显示在图像识别检查结果中。可进行图像定心时显示“OK”，不能
进行时显示“NG”，并在注释栏中显示错误原因。
操作手册Ⅱ
2-162
2-5-4-3-2共面检查
进行共面性检查及获取参数。
将程序完成至“图像数据”，从菜单栏中单击“机器操作”/“检查”/“共面检查”。
显示如下画面。

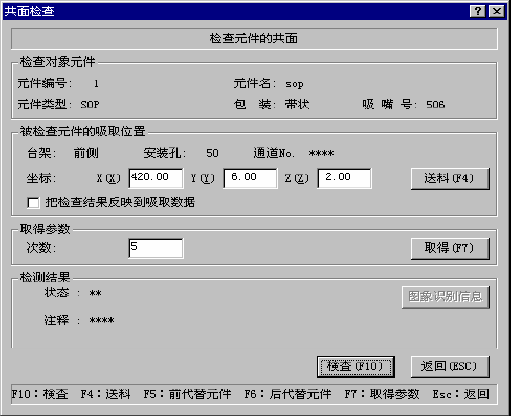

① 检查对象元件
显示为进行共面性检查所需的元件内容。
② 取得参数
当共面检查不稳定时，变更设置值中的电极亮度临界值、扫描位置偏移(仅引脚元件)，以获
的可稳定检查的参数。检查次数为设置次数的倍数，最大有可能达到设置次数×20次。
●取得按钮：执行获得共面性参数的处理。
③ 被检查的元件的吸取位置
显示吸取元件的吸取位置的内容。可改变前一替代元件及下一替代元件的吸取位置。当没有
吸取数据或为MTC时，不显示各项目，也不能进行吸取位置的变更、供料器顶推和示教。
●送料
顶推一下供料器，进给供应元件(32mm纸粘着除外)。
●把检查结果反映在吸取数据
选择是否将使用HOD示教结果反映在吸取数据中。不选择时，坐标仅适用于此次吸取时。
