4-6-2设置组
4-6-2-1激光传感器高度
设置从基板上方看到的各激光传感器的高度。
当频繁发生激光识别错误时，请检查生产程序的“元件数据”，然后重新设置机器设置的“AT
C吸嘴配置”。即使这样也不能改善时，请重新设置“激光传感器高度”。
重新设置“激光传感器高度”后，务必重新设置“ATC吸嘴配置”。

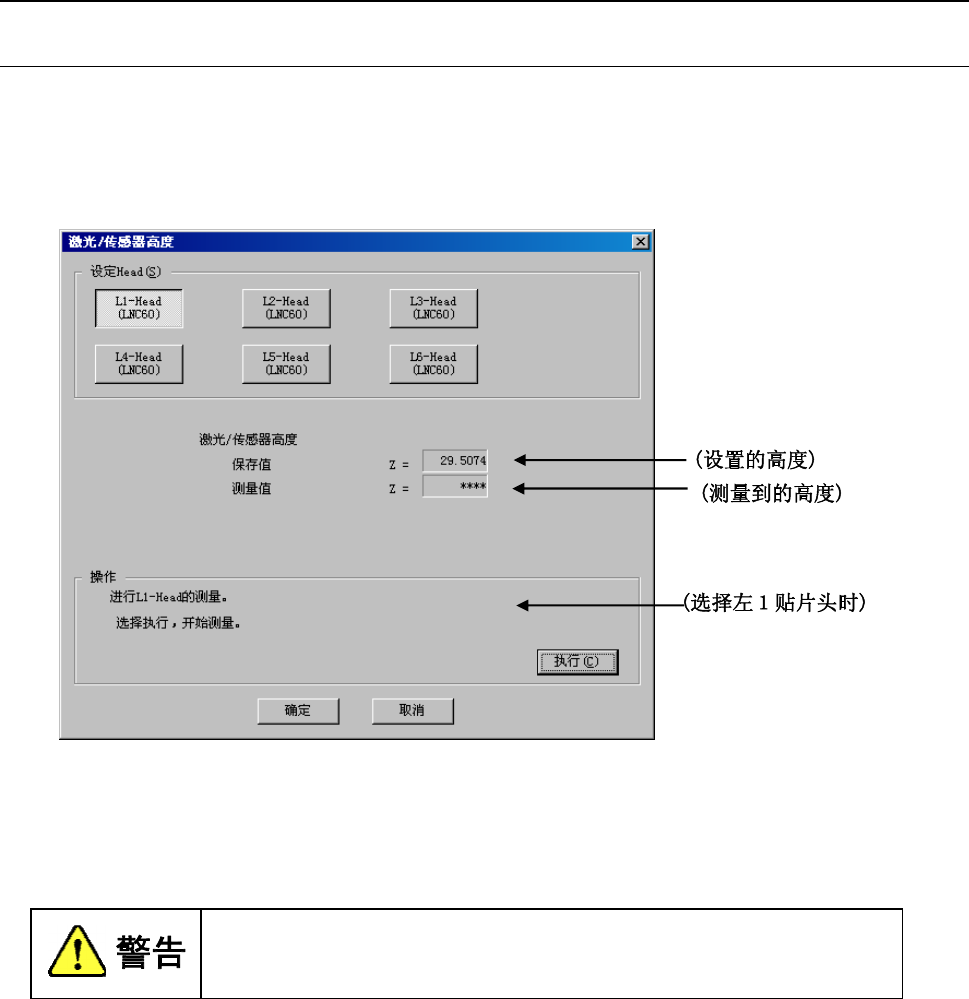

在“设置Head”上选择贴片头后，选择“运行”。
选择“运行”，则安装500、501或502吸嘴，自动测量激光传感器高度。
单击“运行”后，轴会移动。单击“运行”前,请务必确认装置内部无人作
业。此外，为避免人身伤害，在运行过程中，切勿将手放入装置内部，也
不要将脸和头靠近装置。
操作手册Ⅱ
4-101
4-6-2-2吸嘴旋转中心
测量各轴的旋转中心位于激光传感器的什么位置。
在“设置Head”上选择贴片头，按[执行]。
选择[执行]后，贴片头从0°开始以15°为单位移动一次θ轴，重复进行24次，取其平均值。
单击“执行”后，轴会移动。单击“执行”前,请务必确认装置内部无人作
业。此外，为了避免人身伤害，在运行过程中，切勿将手放入装置内部，也
不要将脸和头靠近装置。
操作手册Ⅱ
4-102
4-6-2-3贴片头偏差
设置相对于OCC的各贴片头的安装位置以及与激光校准主体的安装角度。
仅限于特定的贴片头在贴片时向一定方向偏移时进行本项设置。
设置时，使用CAL块。
对用“设置贴片头”按[确定]后，开始测量。
单击“执行”后，轴会移动。单击“运行”前,请务必确认装置内部无人作
业。此外，为了避免人身伤害，在运行过程中，切勿将手放入装置内部，
也不要将脸和头靠近装置。
