操作手册Ⅱ
4-91
在基板二次元代码位置设置对话框上选择「识别」。如果识别的基板代码已在程序下载工具上建
立了关联，则会在文本框上显示出建立了关联的生产程序名。

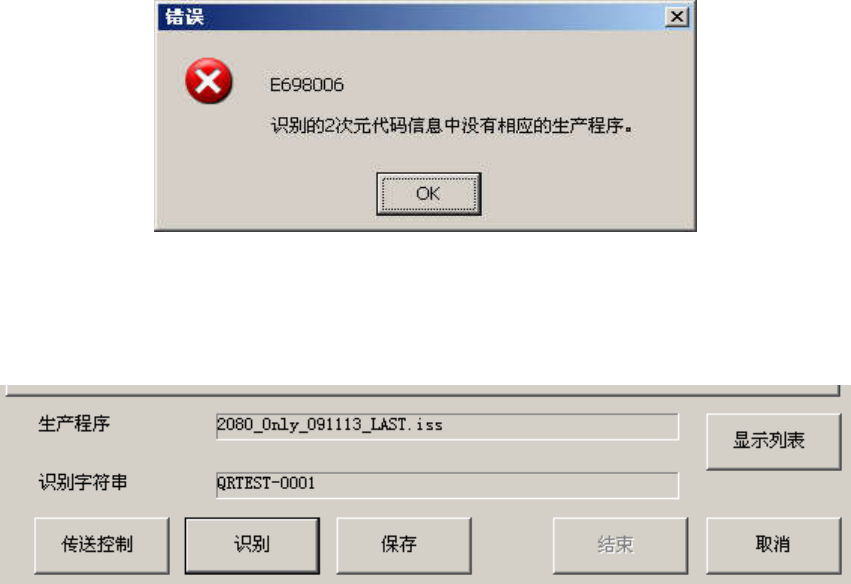

如果读入了没有建立关联的条形码时，则显示下列信息。
【建立关联错误】
选择「保存」，把建立了关联的信息保存下来。被保存下来的信息，可在列表上进行确认。
保存后，请搬出基板。
【基板二次元代码位置设置(随需应变)-保存按钮】
操作手册Ⅱ
4-92

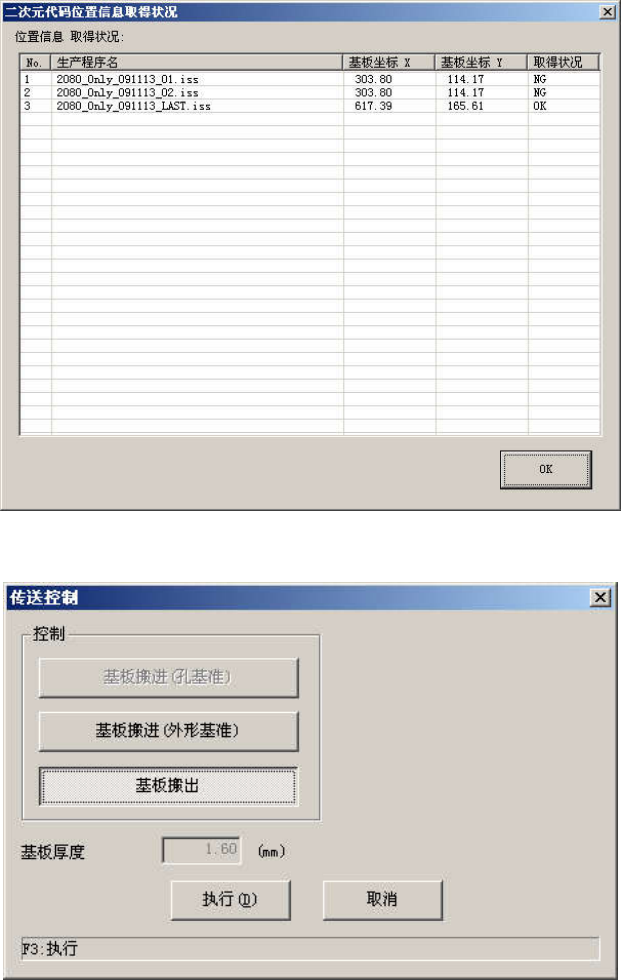

【二次元代码位置信息取得状况列表】
【传送控制对话框(基板搬出)】
基板搬出完成后，自动进入等待基板搬进状态。
需要继续进行基板二次元代码位置设置时，请反复进行搬进要生产的基板，摄像机移动到基板代
码位置，进行识别，设置代码位置的操作。
要结束基板二次元代码位置的设置时，请按「取消」按钮，结束传送控制。
所有的示教结束后，请在基板二次元代码位置设置对话框画面，按“结束”按钮。
操作手册Ⅱ
4-93
4-4-4-20
・

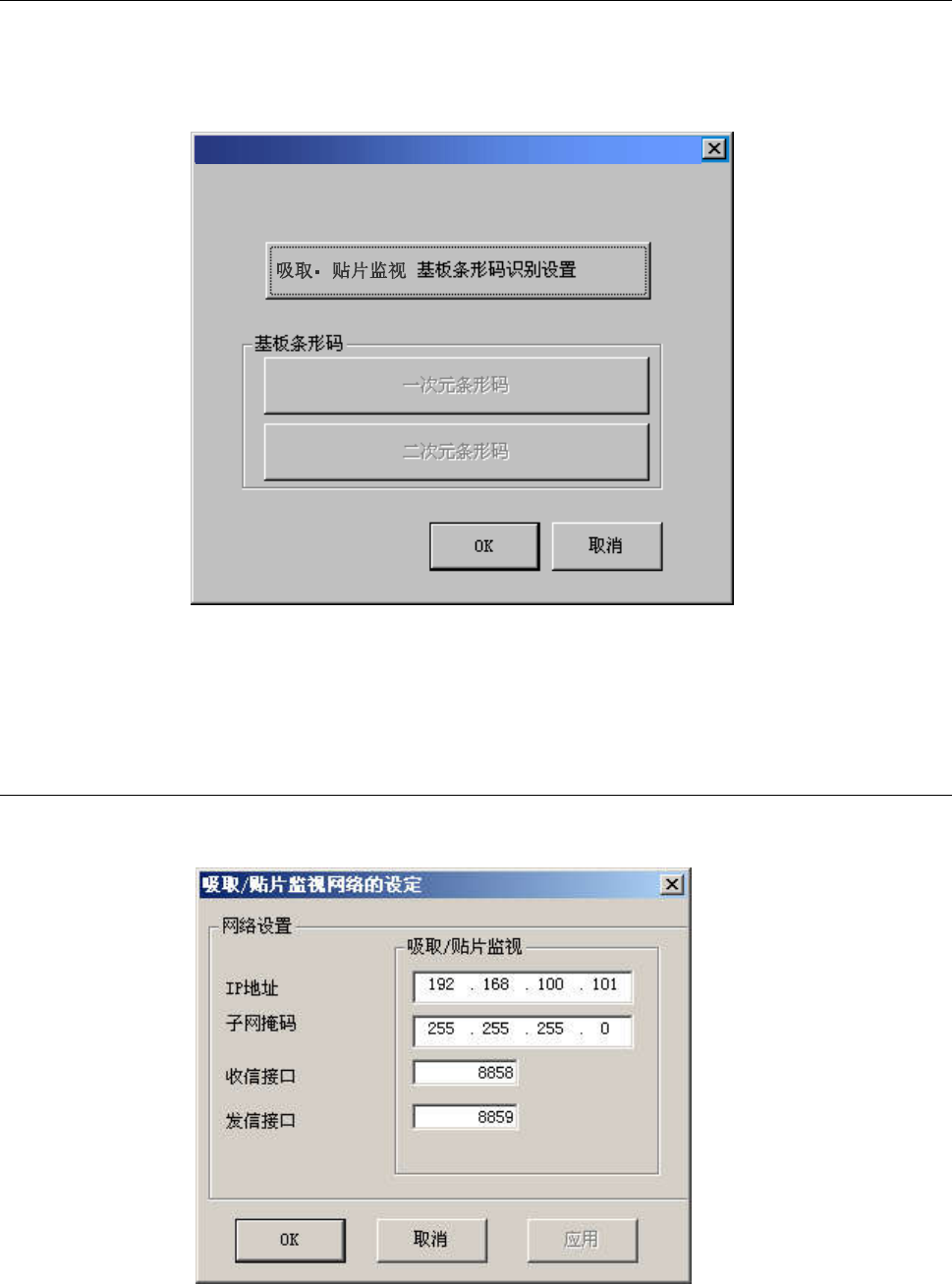

吸取 贴片监视基板条形码识别设置
・
对使用、不使用吸取 贴片监视基板条形码识别进行设置，选择要使用的基板代码。
・
项目的详细说明，请参见『吸取 贴片监视使用说明书」。
4-4-4-21吸取/贴片监视网络的设定
进行吸取/贴片监视用 PC 的网络设定。
项目的详细内容，请参见『吸取/贴片监视使用说明书』。
・
吸取 贴片监视基板条形码识别设置
