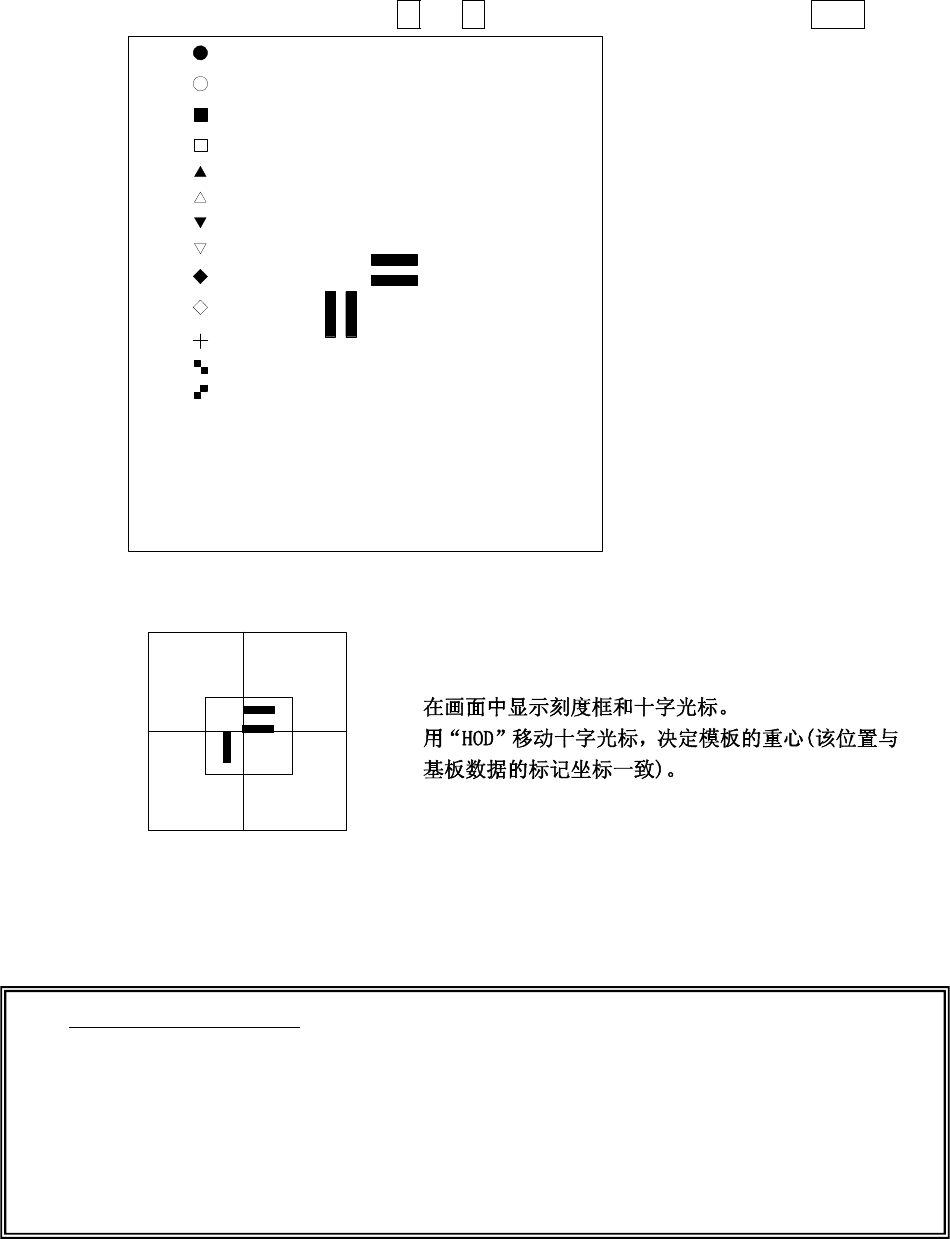

④请选择标记形状
然后，标记形状选择PR
*请将标记对准PR的位置(HOD的↑键、↓键(XY移动上下箭头键))，然后按下ENTER键。
[]
[]
[]
[]
[]
[]
[]
[]
[]
[]
[]
[]
[]
[*]ＰＲ
**********
⑤进行模板画面重心的示教。
⑥请进行检测框的示教。
完成④的操作后，自动将④操作中所设置的大小为框尺寸1.5倍的窗口与画面中心对准。(默
认窗口)想改变检测框时，按照与③相同的步骤进行。
● 关于设置模板的注意事项
1)请确认在检测框内没有与已设置的模板相类似的图案。
2)图案的大小与标准标记相同,请设置为 0.5～3mm。
3)坐标值请采用设计值(CAD 数据)。用户指定模板数据，不能求出精确的图案中心位置。用户
指定的模板是以十字光标的移动来进行示教，所以用户指定的位置直接被视作中心位置(而一
般标记，是通过计算获得重心位置，作为图案的中心位置，不会产生误差)。
4)用户指定的模板，不能进行图像复制。
**********
操作手册Ⅱ
2-152
2-5-3设置环境
设置程序编辑环境。

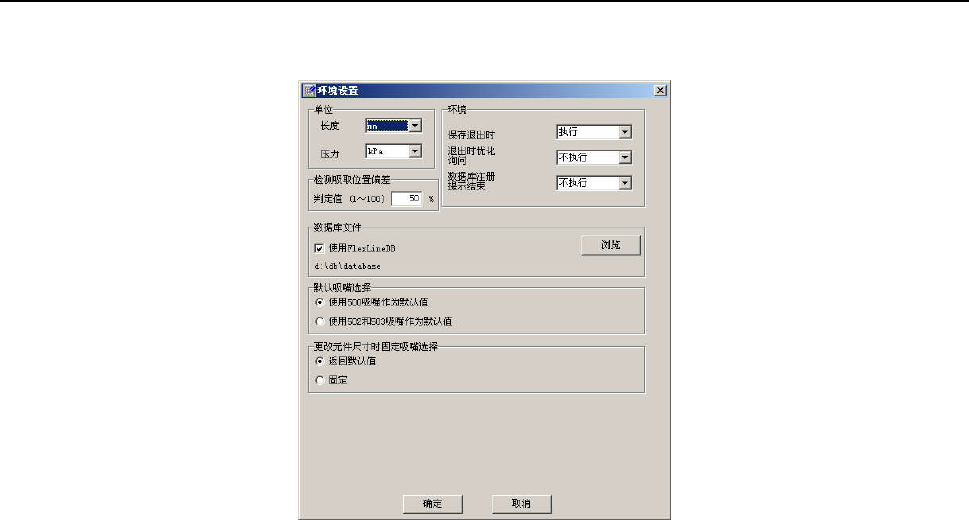

从菜单栏中选择“文件”/“环境设置”，显示设置画面。
1) 单位
选择编辑时的长度、压力的显示单位。
●长度…从mm、1/100mm、inch中选择。
●压力…从kPa、级别中选择。
2) 环境
① 退出时的状态保存（※本功能仅限于 EPU）
●执行：在下一次启动程序编辑时重新显示以下的项目。
1.工具栏显示、不显示
2.读入文件名
3.窗口尺寸
程序编辑结束后，重启程序编辑时，打开上次最后使用的文件，进入尺寸设定画面。
●不执行：重启进入程序编辑时，显示新文件名画面。
② 退出时优化询问
●执行：在未优化的状态下结束程序，则显示询问是否进行优化。
●不执行：不显示询问。
③ 数据库注册提示结束
●执行：将元件数据注册到数据库结束后，通知注册已完成。
●不执行：不进行通知。
操作手册Ⅱ
2-153
3）设置吸取位置偏差值
在[吸取数据]的检测吸取位置偏移选项上设置为[执行]时,需设置判定值的默认值。
(请参见“4-3-5-2-6 检查”)
初始值为 50%”
4）数据库文件
数据库是指注册元件数据(含图像数据)的文件(详细内容请参见“使用说明书第5章数据库”)。
程序编辑中可使用的数据库只有一个。
虽然也可以制作、运行多个数据库，但需根据程序指定使用的数据库。
<设置方法>
Flexline

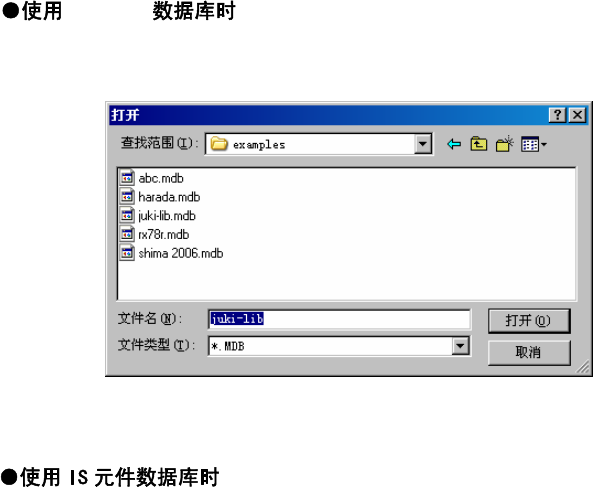

①单击“使用 FlexlineDB”左侧的选项，选择需要的项目。
②单击“浏览”，在“打开”画面中选择数据库文件。
单击“使用 IS 元件数据库”左侧勾选框，进行勾选。
在此情况下，浏览的数据库，为自动浏览 IS 服务器内的数据库。
画面上将显示 IS 服务器的 IP 地址及端口号码。
※有关贴片机一端的数据库详情，请参见”使用说明书 5 章数据库”，在 IS 端的设置请参见 IS 使用
说明书。
5) 选择默认吸嘴
在“500号吸嘴”与“502·503号吸嘴”中指定要使用的吸嘴。通过此处的指定，“元件数据”
自动选择的吸嘴号将发生变化。
例)指定了“将 500 号吸嘴作为默认值使用”时
=>如果在“元件数据”中将元件尺寸输入为“2mm×1.2mm”，则“500 号吸嘴”将被自动选择。
6)更改元件尺寸时固定吸嘴选择
“返回默认值”：变更元件尺寸时，变更为默认的吸嘴号。
“固定”：即使变更元件尺寸，保持现在选择的吸嘴号不变。
