操作手册Ⅱ
2-67
2-3-6吸取数据
可指定供给各元件的位置和吸取位置。
安装在供料器台上的元件供给装置，有带状供料器、管状供料器、散件供料器、托盘支架、
DTS，以及作为其他元件的供给装置的MTC和MTS。
在1个送料台上，用于供料器设置的孔有79个，在供料器前端的销所插入的孔的编号即为该
供料器的配置编号。
※统一更换台上标有上下 2 排编号。统一更换台安装在前面时，上排编号为供料器的设
置编号，安装在后面时，下排编号为供料器的设置编号。
※吸取位置根据优化自动配置，在下列情况时，请用手动进行配置。
●固定供料器的配置时。
●进行优化后，变更供料器的配置时。
当读入其他机型的生产程序文件时，有的机型基准坐标不相同，有时需要重新计算吸取
数据中的吸取坐标。因此，如果读入其他机种的生产程序时，务必再确认吸取坐标。
2-3-6-1吸取数据画面的显示

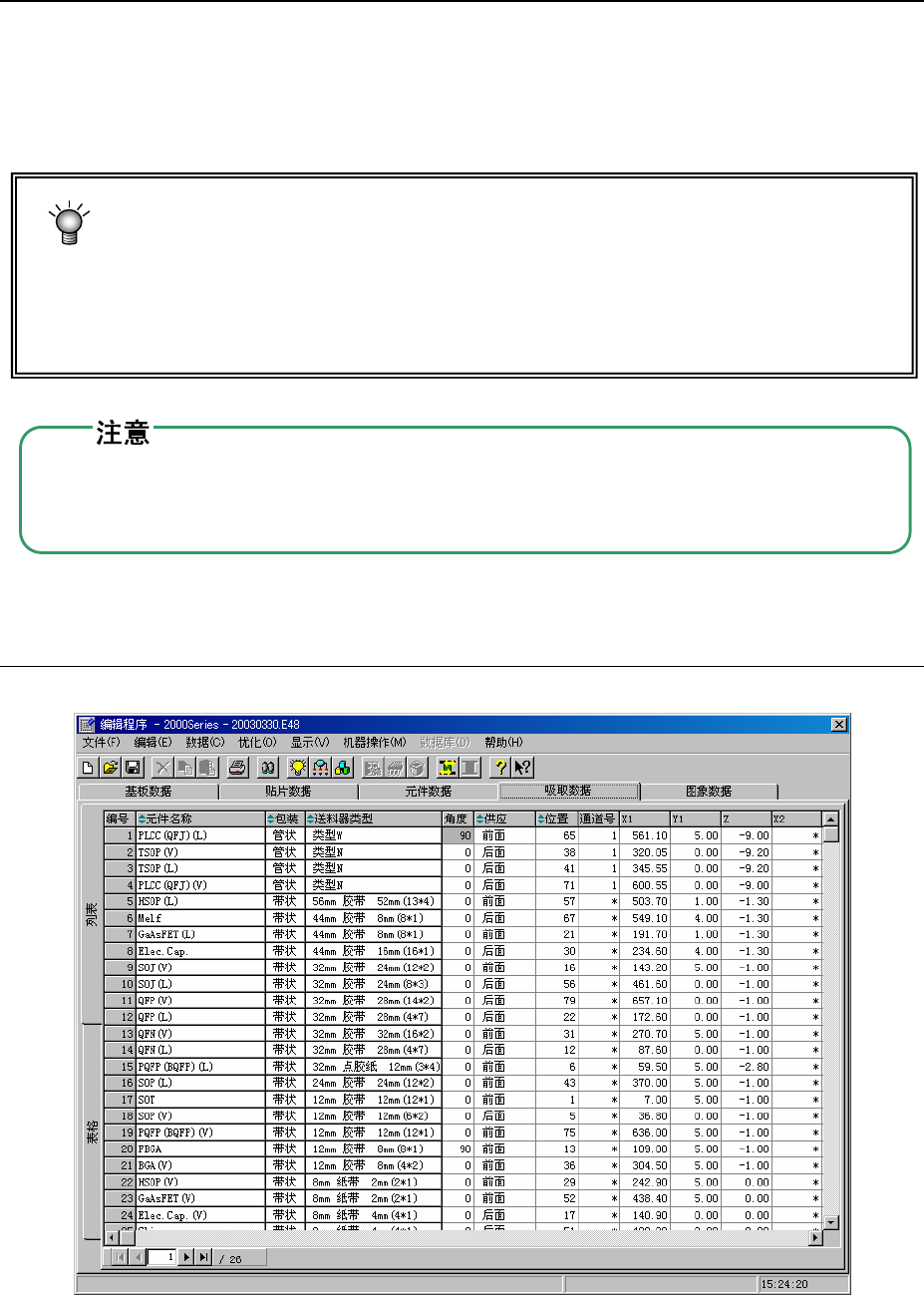

显示吸取数据，先打开列表画面。
操作手册Ⅱ
2-68

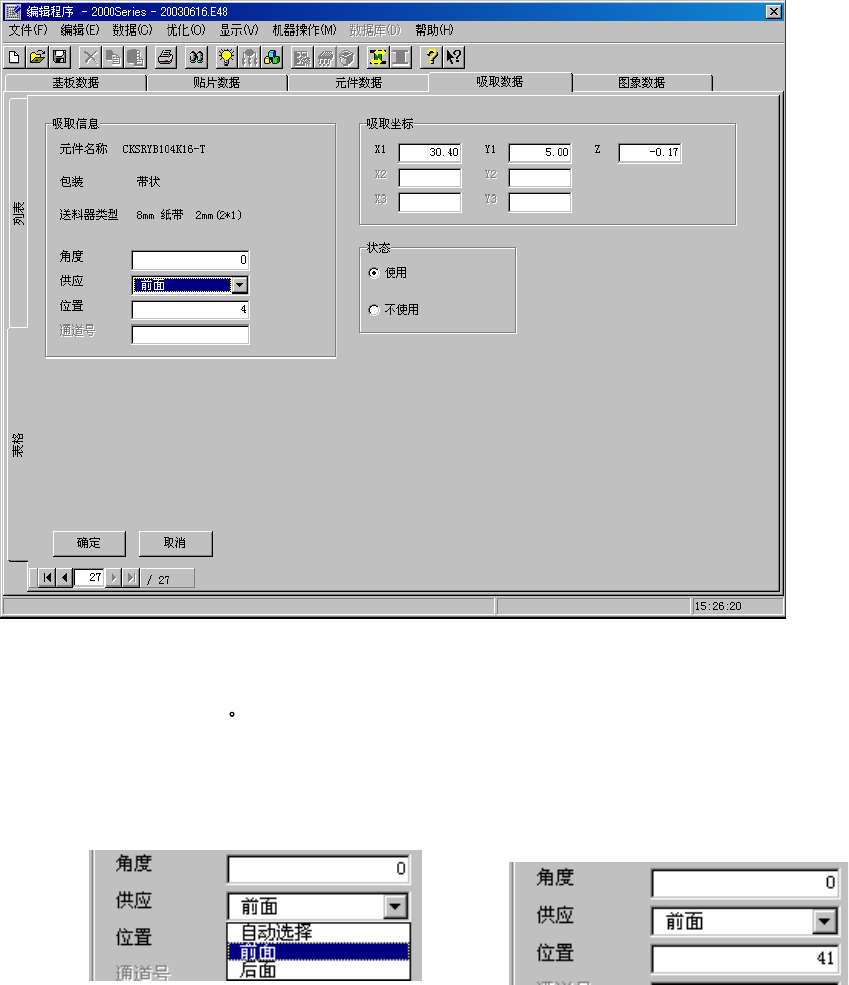

双击元件名或点击画面左侧的“表格”标签，打开以下的表格画面。
元件名、包装方式、供应装置分别显示贴片数据及元件数据中所输入的数值。
可在表格画面中编辑“角度”、“供应”、“位置（编号）”、“通道号”、“吸取坐标”、
“状态”7个项目。
例) 配置在前面 41 号示例
(1)表格画面中的操作
<1>在表格画面上，从“供应”下拉式列表中选择“前面”。
<2>输入供料器“位置”41。
操作手册Ⅱ
2-69
(2)在列表画面中的操作
<1>用鼠标右键单击此处，在列表中单击“前面”。
〈2〉用键盘输入“41”。
因带状供料器的宽度，所占有的供料器台安装孔的范围不同。
带状供料器、散件供料器的种类 占有的供料器安装孔数
8mm 2
12mm 3
16mm 3
24mm 4
32mm 5
44mm 8
56mm 8
72mm 10
散件供料器 2
因此，使用8mm带状供料器时，1个供料器台最多可配置40个供料器，而使用32mm供料器时最
多可以配置16个。
