操作手册Ⅱ 1-5 1-3-4KE-2080R 系统构成 紧急停止按钮 UPS( 不间断电源装置 ) 外体 漏电断路器 *1 电源装置 CPU 板 I/O 控 制装置 马达控制装置 X-Y 定位装置 贴片头 图像识别装置 对应 12 mm 元 件 (N…
操作手册Ⅱ
1-4
1-3-3KE-2080 系统构成
紧急停止按钮
UPS(不间断电源装置)外体
漏电断路器
*1
电源装置
CPU
板
I/O 控制装置
马达控制装置
X-Y 定位装置
贴片头
图像识别装置
对应 12mm 元件(NC)
对应 20mm 元件(HC)
*1
基板传送装置
ATC(工具自动交换装置)
外形基准
信号灯（带蜂鸣器）
微型信号灯
*1
超级底座
*1
脚轮
*1
液晶显示器
鼠标
键盘
HOD
HDD、SSD
100BASE/10BASET
以太网卡
USB 端口
触摸屏
*1
背面操作装置
*1
CD 驱动器(USB)
FD 驱动器（内置/USB）
激光识别贴片头(LNC60)
MNVC
*1*3
图像识别专用贴片头(CDS)
坏板标记识别器（BMR）
*1
元件识别摄像机（VCS） 标准摄像机(视野 54mm)
高分辨率摄像机(视野 27mm)
*1
贴片站点
销基准
*4
0402 元件对应功能
对应 25mm 元件(EC)
*1*2
供料器台
IS(智能车间解决方案)
FPI（供料器位置指示功能）
*1
供料器悬浮检测装置
统一更换台功能
*1
连接器托架
*1
备用更换台
IntelliTrolley
*5
主线过滤器
*1
气压设备管道系统
SOT 方向检查功能
*1
CVS（元件检验功能）
*1
共面功能
*1
真空泵
*1
不间断运行功能
*1
负荷校正站
*1
负荷控制吸嘴
FCS（Flexible Calibration System）
元件供应装置
自动切带器
IC 回收带
带卷安装台
带式供料器
*5
・
散件供料器
・
管式供料器
・
多层管式供料器
双托盘服务器（TR-1SNR）
矩阵托盘交换器(TR-6SNR、TR-6DNR)
*5
矩阵托盘服务器(TR-5SNR、TR-5DNR)
*5
托盘支架
SCS（防止元件误装系统）
EPU（外部编程装置）
HLC（主生产线计算机） 基板观察程序
IntelliSCS Intelli 存储架
*5
垃圾盒
框内的机器·功能为选购项。
*1带有*1 标志的选项为出厂选项。
*2只限 E 尺寸基板对应 25mm 元件。
*3短边 3mm 以下的高分辨率摄像机识别元件，
不受 MNVC 选项的影响，可用 LNC60 贴片头进行生产。
*4L-Wide,E 尺寸基板规格除外。
*5要使用 Intelli SCS 的各功能，必须对应 RFID。
（出厂选项））
位置校正摄像机(OCC)R
高度测量装置(HMS)
L-Wide 选项
*1
基板宽度自动调整装置
*1
传送延长
*1
识别镀锡印刷补偿贴片位置的功能
*1
长尺寸基板选项
*1
镀锡设别照明
*1
位置校正摄像机(OCC)L
激光识别贴片头(LNC62)/吸取·贴片监视
*1
操作手册Ⅱ
1-5
1-3-4KE-2080R 系统构成
紧急停止按钮
UPS(不间断电源装置)外体
漏电断路器
*1
电源装置
CPU 板
I/O 控制装置
马达控制装置
X-Y 定位装置
贴片头
图像识别装置
对应 12mm 元件(NC)
对应 20mm 元件(HC)
*1
基板传送装置
ATC(工具自动交换装置)
外形基准
信号灯（带蜂鸣器）
微型信号灯
*1
超级底座
*1
脚轮
*1
液晶显示器
鼠标
键盘
HOD
HDD、SSD
100BASE/10BASET
以太网卡
USB 端口
触摸屏
*1
背面操作装置
*1
CD 驱动器(USB)
FD 驱动器（内置/USB）
激光识别贴片头(LNC60)
MNVC
*1*3
激光&图像识别贴片头(FMLA)
坏板标记识别器（BMR）
*1
元件识别摄像机（VCS） 标准摄像机(视野 54mm)
高分辨率摄像机(视野 27mm)
*1
贴片站点
销基准
*4
0402 元件对应功能
对应 25mm 元件(EC)
*1*2
供料器台
FPI（供料器位置指示功能）
*1
供料器悬浮检测装置
统一更换台功能
*1
连接器托架
*1
备用更换台
主线过滤器
*1
气压设备管道系统
SOT 方向检查功能
*1
CVS（元件检验功能）
*1
共面功能
*1
真空泵
*1
不间断运行功能
*1
负荷校正站
*1
负荷控制吸嘴
识别镀锡印刷补偿贴片位置功能
*1
FCS（Flexible Calibration System）
元件供应装置
自动切带器
IC 回收带
带卷安装台
带式供料器
・
散件供料器
・
管式供料器
・
多层管式供料器
双托盘服务器（TR-1SNR）
矩阵托盘交换器(TR-6SNR、TR-6DNR)
矩阵托盘服务器(TR-5SNR、TR-5DNR)
托盘支架
EPU（外部编程装置）
HLC（主生产线计算机） 基板观察程序
框内的机器·功能为选购项。
*1带有*1 标志的选项为出厂选项。
*2只限 E 尺寸基板对应 25mm 高度元件。
*3短边 3mm 以下的高分辨率摄像机识别元件，
不受 MNVC 选购项的影响，可用 LNC60 贴片头进行生产。
*4L-Wide,E 尺寸基板规格除外。
*5要使用 Intelli SCS 的各功能，必须对应 RFID。
（出厂选项）
垃圾盒
高度测量装置(HMS)
L-Wide 选项
*1
基板宽度自动调整装置
*1
传送延长
*1
位置校正摄像机(OCC)R
长尺寸基板选项
*1
IntelliSCS Intelli 存储架
*5
镀锡设别照明
*1
IS(智能车间解决方案)
激光识别贴片头(LNC62)/吸取贴片监视
*1
操作手册Ⅱ
1-6

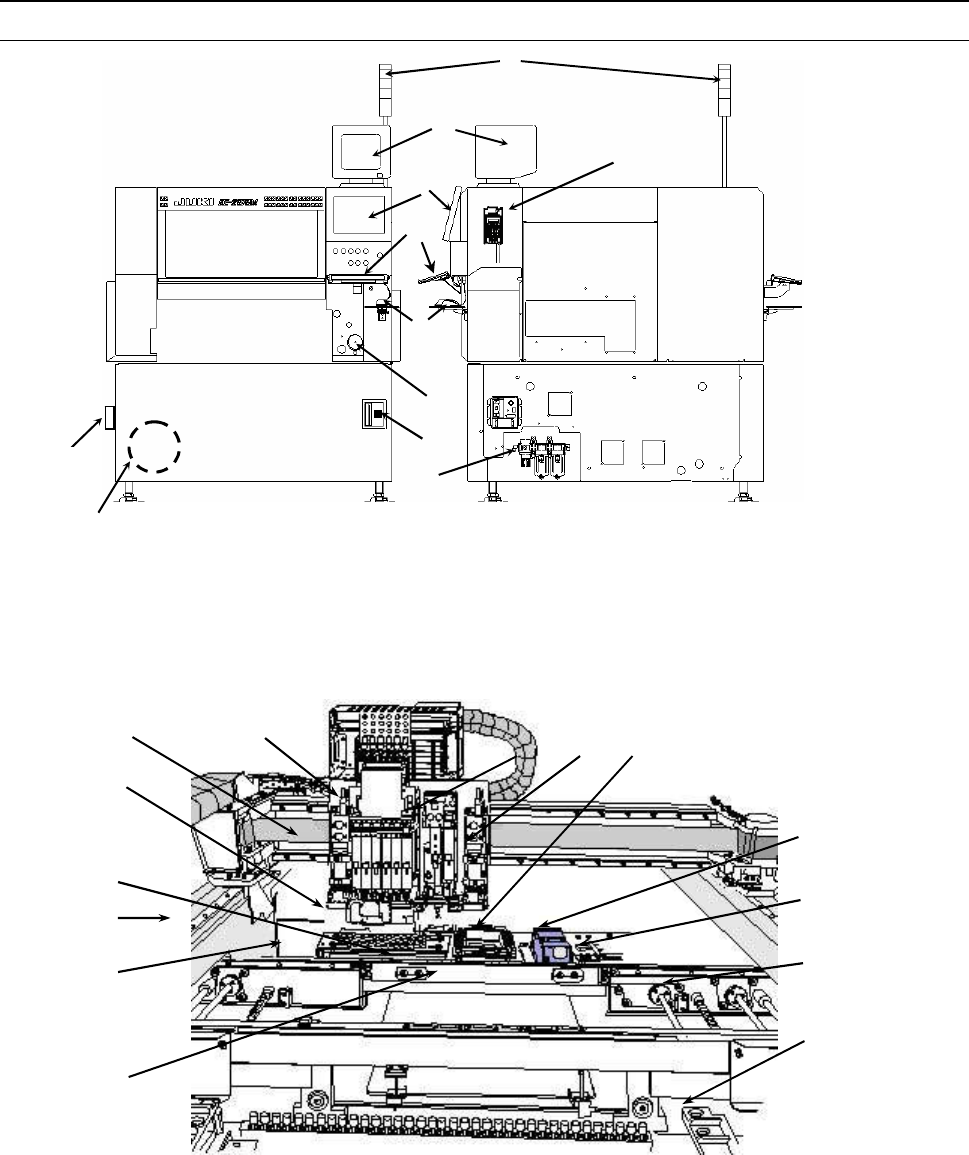

1-4设备概要
1-4-1本设备的构成
【正面图】【右侧面图】
①监视器
⑤鼠标器 ⑨风速计/3.5FDD 单元（选项）
②液晶显示器
⑥信号灯 ⑩强力制动器解除开关
③HOD 单元
⑦主开关 ⑪真空泵（选项）
④键盘
⑧过滤器调节器
①ATC 单元 ④OCC 单元(R)
(KE-2080/80R 用)
⑧基板传送单元
⑫共面性单元
②LNC60 贴片头单元 ⑤OCC 单元(L) ⑨CAL 块单元 ⑬CVS 单元(选项)
③IC贴片头单元
(KE-2080)
⑥VCS单元
(KE-2070 为选项)
⑩送料器台单元
IC贴片头[FMLA]
(KE-2080R)
⑦X-Y 单元 ⑪HMS单元
⑭
负荷控制单元（OP）
（测力器）
①
②
③
④
⑤
⑦
⑨
⑧
⑥
⑩
⑪
③
⑤
④
①
②
⑦
⑧
⑨
⑥
⑪
⑫
⑬
⑩
⑭
